谐振法,开放型
相对介电常数、介电损耗正切(εr'/tanδ) 测试系统
[薄膜,板材,液体,毫米波,高精度,Dk,Df,εr',tanδ,介电损耗,测量装置]

Model No. DPS03
毫米波高精度测量!适用于76.5GHz, 110GHz等测量!!
通过Fabry-Perot谐振器——开腔型的一种,此类超薄薄膜测量仪器提供毫米波范围的高精度测量,并且在样件安装和移除方面非常实用方便。
能测量tanδ值非常小的样件,可以通过Windows操作系统的计算机自动进行测量。

・聚四氟乙烯@76.5GHz/εr':2.05,tanδ:0.0004的高精度测量
・可测量5μm厚度的超薄薄膜
・操作简单
・在高频带下测量油,溶剂
・测量范围 20GHz-325GHz

另外,此系统作为在高频带下测量低损耗液体的方法也很受欢迎。

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

参考论文

• 此超薄薄片的测量方法在2008年发表于以下论文中: IEEE TRANS, INSTRUMENTATION AND MEASUREMENT VOL. 57, No. 12, DEC 2008.

依据的标准

符合在2004年制定的有关测量薄片的JIS标准
JIS R 1660-2

可测样件(示例)

印刷基板, 薄膜(極薄膜, 極薄板), 天线罩, 陶瓷, 樹脂 等

电场方向

平行于地面的纵向或横向,在样品平面内的纵向或横向
⇒ 可以检查样品平面内的各向异性

规格

项目 内容
频率 20~325GHz
相对介电常数 测量范围: 1.05~30
反复精确程度:±1%或±0.01(取决于网络分析仪的测量精度)
反复精确程度+对于真实数据的准确度(以PTFE为标准):±3%或±0.01(取决于测试理论和设计夹具的方法)
介质损耗因数 测量范围: 0.0001~0.05
反复精确程度:±3%或±0.0001(取决于网络分析仪的测量精度)
反复精确程度+对于真实数据的准确度(以PTFE为标准):±7%或±0.0001(取决于测试理论和设计夹具的方法)
样件形状 <样件尺寸>
・120mm x 120mm以上 (20GHz)
・80mm x 80mm以上 (50GHz)
<样件厚度>
板材厚度为5 μm~0.2mm
或者运行半波长的整数倍
仪器尺寸 900mm(H) x 900mm(W) x 600mm(D)以内
500mm(H) x 700mm(W) x 300mm(D)以内(单面扁平型)
温度范围 常规版本:室温
特殊版本:请指定您的需求

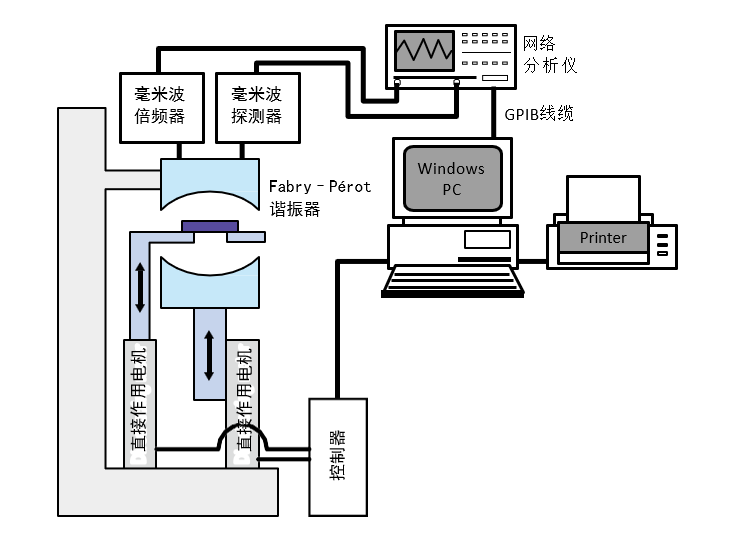

配置

系统外观

MDM-02(薄膜/板材用)

MDM-03(液体/板材用)

单面扁平型

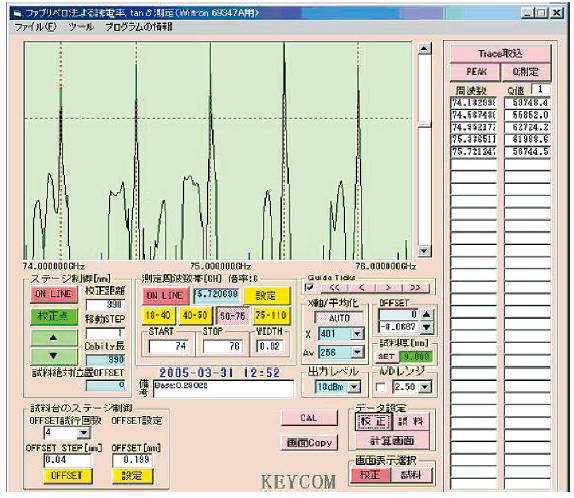

数据示例

订购信息(请告知我方型号、配件号以及其他需求)

零件号
产品名称
详细信息
MDM-02 精密自动移动台 适用于所有频率范围
MDM-12 精密自动移动台(单面扁平型/液体用) 适用于所有频率范围
FPR-33B Fabry- Perot谐振器 20-33GHz用
FPR-40 Fabry- Perot谐振器 26.5-40GHz用
FPR-50 Fabry- Perot谐振器 33-50GHz用
FPR-60 Fabry- Perot谐振器 39-60GHz用
FPR-75 Fabry- Perot谐振器 50-75GHz用
FPR-90 Fabry- Perot谐振器 59-90GHz用
FPR-110 Fabry- Perot谐振器 75-110GHz用
FPR-140-X Fabry- Perot谐振器 110-140GHz用
FPR-170 Fabry- Perot谐振器 140-170GHz用
FPR-200 Fabry- Perot谐振器 170-200GHz用
FPR-220 Fabry- Perot谐振器 200-220GHz用
FPR-260 Fabry- Perot谐振器 220-260GHz用
FPR-300 Fabry- Perot谐振器 260-300GHz用
FPR-330 Fabry- Perot谐振器 300-330GHz用
P118050123-01 软件 针对薄片: 厚度为运行半波长的整数倍(所有频率范围)
P118050123-02 软件 选项:针对超薄片(所有频率范围)
CM06D-AA-1000 用于测量的同轴线缆(1m) 按照频率配套合适的线缆(2个)。
VNA 矢量网络分析仪 可一起订购
PC Windows PC 可一起订购
GP-01 GPIB连接缆线
  毫米波倍频器 (33~55GHz/50~75GHz/75~110GHz) 可一起订购
  毫米波探测器 (33~55GHz/50~75GHz/75~110GHz) 可一起订购
