相对介电常数和介质损耗因数(εr'/tanδ)测量系统

Model No. DPS05

此型号测量仪器用于测量频率范围在45 MHz至40 GHz间、介质损耗相对小且相对介电常数大约在1.05至500的液体的相对介电系数 和介质损耗因数。通过施加偏压,您也可评估液晶材料与电压相关的相对介电常数和介质损耗因数。

此测量方法收录在” Journal of the Institute of Electronics, Information and Communication Engineers, C, Vol. J85-C, No. 12, pp. 1149-1158 (December 2002)”。此测量方法基于使用传输线的回截法,并具备以下所列出的特性。

电路的设计应使样品填充时的特性阻抗接近50Ω。

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

特性

发表文章

Toshihisa Kamei, Yozo Utsumi, Hiroshi Moritake, Kohji Toda and Hirosuke Suzuki.
"Measurements of the dielectric properties of nematic liquid crystals at 10 kHz to 40 GHz and application to a variable delay line"
Journal of the Institute of Electronics, Information and Communication Engineers, C, Electronics, Vol. J85 - C, No. 12, pp. 1149 - 1158, Dec. 2002. "Measurements of dielectric properties of nematic liquid cristals at 10kHz to 40GHz and application to a variable delay line"
Electronics and Communications in JAPAN, Part2, Vol. 86, No.8, 2003 Wiley Periodicals Inc.

规格

频率 45M~40GHz
相对介电常数 1.05-500   精度±5%
介质损耗因数 0.001-5   精度±10%

配置

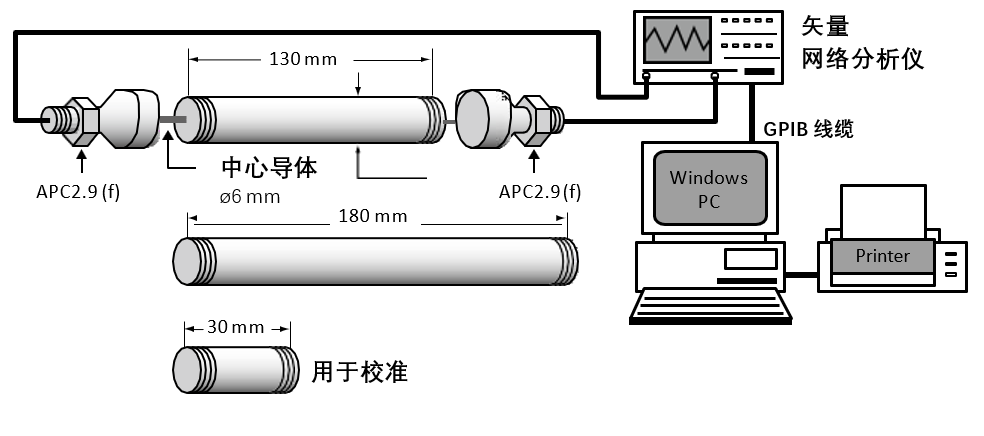

配置1

配置2

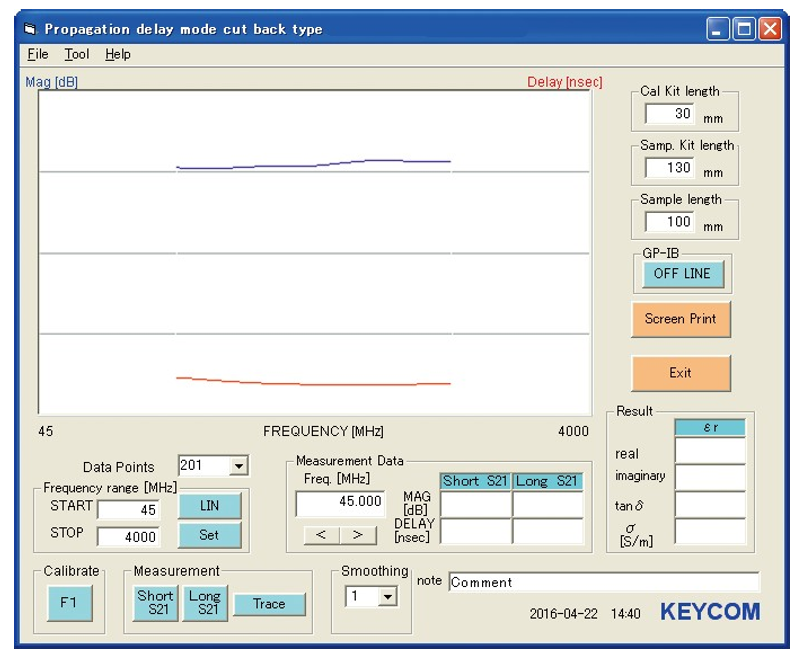

数据示例

数据示例

订购信息(请告知我方型号、零件号以及其他需求)

零件号 产品名称 详细信息
CBC-03 回截型测量套件(1套)
CM06D-APC2.9(m)APC2.9(m)-1000 40 GHz(1m, 2根)同轴线缆,含连接头
DMP-14 回截型程序(1套)
GP-01 GPIB连接线缆
VNA 网络分析仪 可一起订购
Windows PC Windows PC, 含打印机 可一起订购
