频率变化法
同轴波导,波导类型
介电常数,介电损耗正切(Dk, Df / εr', tanδ)
测量设备・系统

Model No. DPS09
特性
这是一个封闭的测量系统,可以测量少量样品。
适用于测量低介电损耗角正切。
原则上,样品和夹具之间存在间隙,这会降低精度,但会覆盖只能测量此方法的范围。

若介电损耗正切很高或需要测量磁导率, 请参考

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

规格

测量频率 10MHz-110GHz
测量范围内的の有意范围
εr' 1.50-500   精度±3%
tanδ 0.001-20   精度±20% / ±0.001

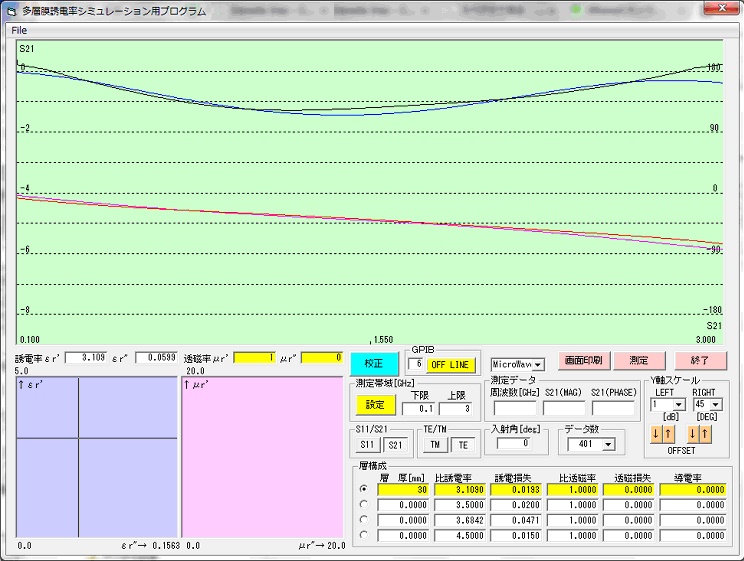

数据示例

  频率変化法 摄动法
测量对象 MC锦纶 30mm MC锦纶
测量频率 0.1GHz-3GHz 1GHz
εr'  3.10 @1GHz 3.09
tanδ 0.019 @1GHz 0.0160


订购信息(请告知我方型号、零件号以及其他需求)

名称 詳細 零件号

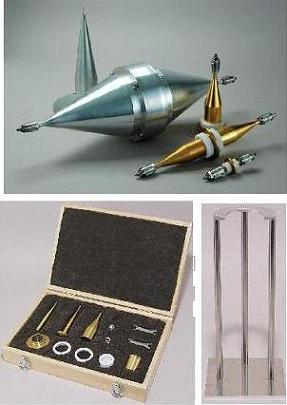

同轴管型 测量套件 39D用 (测量频率 10M-3GHz)
样件尺寸 : 外径38.91-38.95φ 内径16.02-16.06φ
CM-39TB+SH
  GPC7用 (测量频率 500M-12GHz)
样件尺寸 : 外径6.93~ 6.96φ 内径3.06~ 3.10φ
CM-7TB+SH
波导管型 测量套件 WR770用(测量频率 0.96-1.4GHz)
样件尺寸 :195.5 x 97.7mm
CM-770TB+SH
  WR430用(测量频率 1.7-2.6GHz)
样件尺寸 : 109.2 x 54.6 mm
CM-430TB+SH
  WR284用(测量频率 2.6-3.9GHz)
样件尺寸 : 72.1 x 34.0 mm
CM-284TB+SH
  WR187用 (测量频率 3.94-5.9GHz)
样件尺寸 : 47.5x22.1mm
CM-187TB+SH
  WR137用 (测量频率 5.4-8.1GHz)
样件尺寸 : 34.82x15.76mm
CM-137TB+SH
  WR90用 (测量频率 8.2-12.4GHz)
样件尺寸 : 22.83x10.13mm
CM-90TB+SH
  WR62用 (测量频率 12-18GHz)
样件尺寸 : 15.76x7.86mm
CM-62TB+SH
  WR42用 (测量频率 18-26.5GHz)
样件尺寸 : 10.63x4.28mm
CM-42TB+SH
  WR28用 (测量频率 26.5-40GHz)
样件尺寸 : 7.08x3.52mm
CM-28TB+SH
  WR19用 (测量频率 40-60GHz)
样件尺寸 : 4.74 x 2.35mm
CM-19TB+SH
  WR12用 (测量频率 61-90GHz)
样件尺寸 : 3.06 x 1.51mm
CM-12TB+SH
  WR10用 (测量频率 90-110GHz)
样件尺寸 : 2.00 x 1.98mm
CM-10TB+SH
同轴管固定装置 用于同轴管校准/测量套件精密安装夹具 03KO
计算软件(Windows) 频率变化发程序 DMP-002040619-01
测量用同轴线缆 传输法:2条 Ex.) CM06D-APC2.9(m)APC2.9(m)-1000
GPIB连接线缆   GP-01
矢量网络分析仪 若没有我方将为您报价。若您有一个,请告诉我方型号 VNA
Windows 笔记本PC
(含设置服务和说明使用方法)
