毫米波/微波频率变化法
自由空间型
相对介电常数,介质损耗因数等
测量系统 [εr', tanδ/Dk, Df]

Model No. DPS10
不用暗室! 简单的测量和正确的数据!! 适用于车标,雷达罩,无法被切割或者很厚的样件,超材料的测量

此测试系统在自由空间测量介电常数和介质损耗因数,无需使用暗室。
它尤其适用于那些无法被切割或者很厚的样件的测量。

由于传统的自由空间测量S参数法精度比较低,因此此系统基于全新设计理念。
与S参数法相比,测量聚四氟乙烯(PTFE)更精确。
此系统基于辐射在平板上的无线电波传输衰减频率特性与εr'相关的原理,在测量中采用了差值法。

与需要将样件封装在夹具中的同轴管和波导类型不同的是,它不会因为空气气隙产生误差。
此外,由于透镜附在天线上,此系统很紧凑但能够在通过平面波测量样件时达到非常高的精度。
再者,由于样件放置在天线附近,因此可以很小。

此系统的一些型号还能测量无线电波吸收率。使用其中的一些型号,也能将波束聚焦在样件平面上。

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

规格

测量频率 2.6GHz~18GHz/ 18GHz~110GHz
※测量范围中的合理范围
相对介电常数 测量范围: 1.5~150
精度(重复精度): ±1%或 ±0.01 (取决于网络分析仪的精度)
重复精度+针对真值的相对精度,基于PTFE): ±3% (取决于测量理论和夹具设计)
介质损耗因数 测量范围: 0.0001~20
精度(重复精度): ±2% (取决于网络分析仪的精度)
重复精度+针对真值的相对精度,基于PTFE): ±5% 或 ±0.0001 (取决于测量理论和夹具设计)

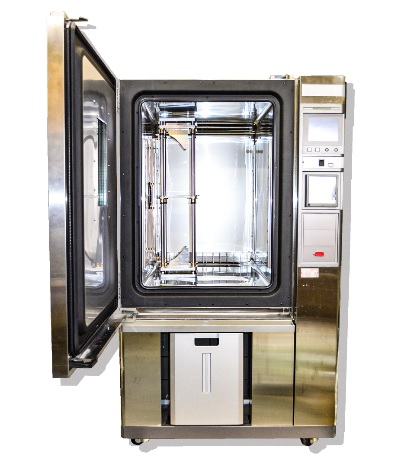

温度范围 DPS10-05ex: -70℃~+300℃
DPS10-05: -40℃~+150℃
其他类型: 室温
样件尺寸 @2.6GHz
600mm x 600mm 以上
@18GHz
150mm x 150mm 以上
@76.5GHz
80mm x 80mm 以上
样件厚度 1mm~
至少1mm(足够无线电波衰减的厚度)
测量对象 车标,雷达罩,树脂,玻璃,GFRP,蜂窝材料,木材,水泥,超材料等

数据示例

PTFE

测量对象 PTFE
样件厚度 4.5mm
测量频率 80GHz附近 (70GHz – 90GHz)
测量结果 相对介电常数 2.05
相对介质损耗因数 0.0003


聚碳酸酯树脂

测量对象 聚碳酸酯树脂
样件厚度 4.95mm
测量频率 50GHz附近 (40GHz – 60GHz)
测量结果 相对介电常数 2.60
介质损耗因数 0.006

配置

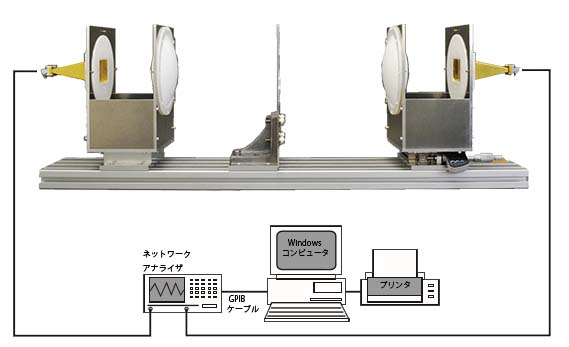

DPS10-01

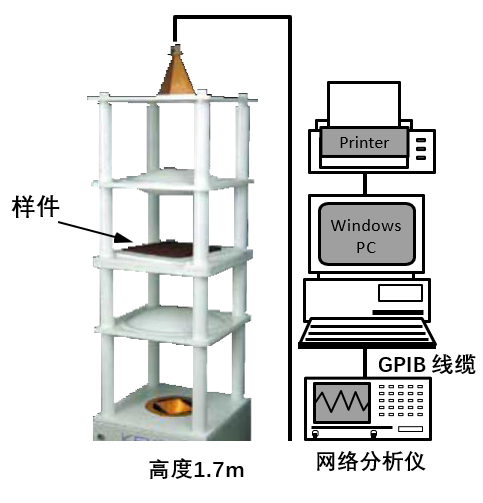

DPS10-03

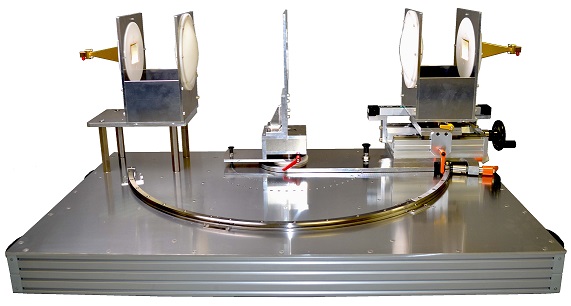

DPS10-02

DPS10-05

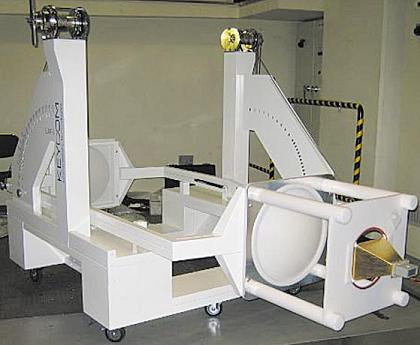

LAF-2.6A+

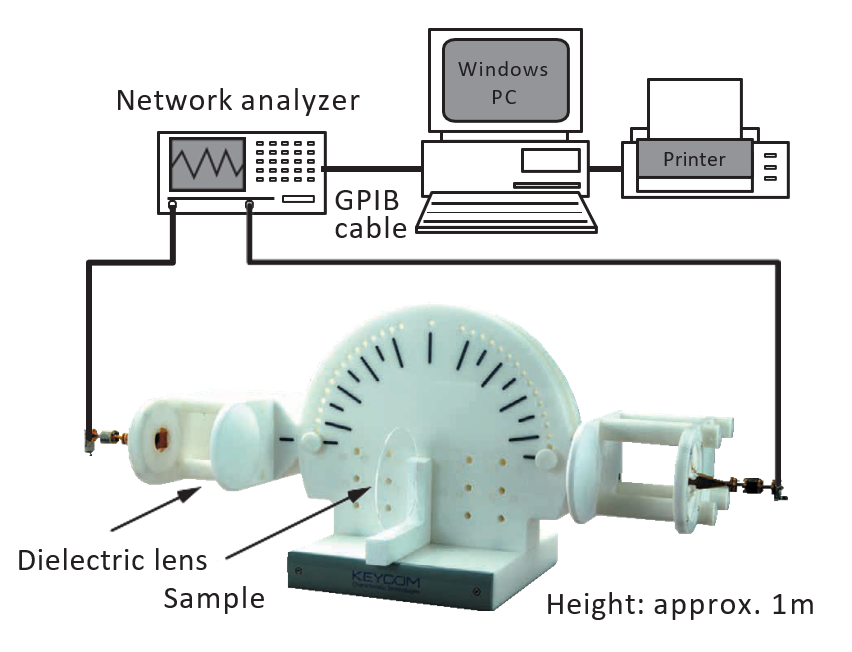

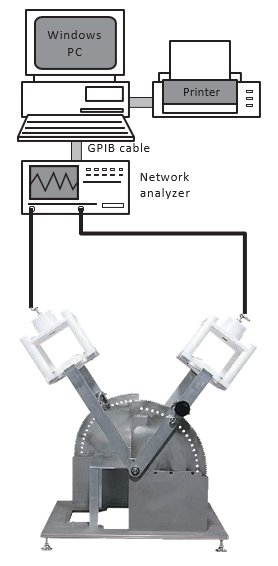

LAF-26.5A, LAF-26.5B

LAF-26.5A   LAF-26.5B


订购信息(请告知我方型号、零件号以及其他需求)

产品名称 詳細 零件号
主单元 针对18GHz~110GHz DPS10-01
  针对2.6GHz~18GHz DPS10-03
  针对18GHz~110GHz DPS10-02
  针对2.6GHz~26.5GHz(用于电波吸收率的测量 EAS03) LAF-2.6A+
  针对26.5GHz~110GHz(用于电波吸收率的测量 EAS03) LAF-26.5A
选项 样件台旋转方式(手动/0.1°) DPS10-02OP01
天线(含一个同轴波导转换器) 2个 频率范围 1.70-2.60GHz (WR-430) RH430S14SMA(f)7
  频率范围 2.60-3.95GHz (WR-284) Rh284S14SMA(f)7
  频率范围 3.95-5.85GHz (WR-187) RH187S16SMA(f)7
  频率范围 4.90-7.05GHz (WR-159) RH159S17SMA(f)7
  频率范围 5.85-8.2GHz (WR-137) RH137S18SMA(f)7
  频率范围 8.2-12.4GHz (WR-90) RH90S19SMA(f)7
  频率范围 12.4-18GHz (WR-62) RH62S22SMA(f)7
  频率范围 18-26.5GHz (WR-42) RH42S23SMA(f)7
  频率范围 33-50GHz (WR-22) RH22R23APC2.4(f)7
  频率范围 26.5-40GHz (WR-28) RH28S23SMA(f)7
天线(波导连接) 2个 频率范围 50-75GHz (WR-15) RH15S10
  频率范围 75-110GHz (WR-10) RH10S10
  频率范围 110-170GHz (WR-6) RH06S10
  频率范围 170-260GHz (WR-4) RH04S10
  频率范围 220-325GHz (WR-3) RH03S10
计算软件(Windows) 频率变化法程序 DMP-002040619-01
设计车标和天线屏蔽器

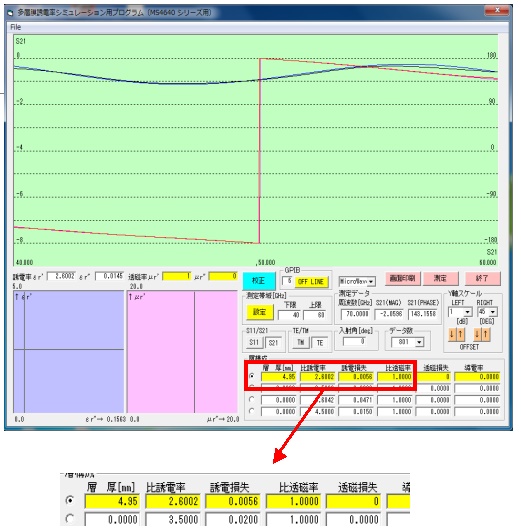

多层板传输衰减仿真软件
可仿真高达四层的传输衰减以及介电常数和磁导率。同样可设置入射角 变换,TE波和TM波,设计车标的最佳选择。 SFW05
用于测量的同轴线缆 2件 例)CM06D-APC2.9(m)APC2.9(m)-1000
GPIB连接线缆   GP-01
网络分析仪 若您没有,我方可发送报价给您。若您有,请告知我方型号。 VNA
Windows 笔记本PC
(包括PC设置和使用指导)
