谐振法,扰动模式,样件孔封边,空腔谐振器型
针对超薄薄片,粉末的相对介电常数 和介质损耗因数的测量系统

Model No. DPS18
可以测量薄膜,粉体的高精度!
此型号是采用扰动方法的高精度测量系统,用于测量微波中样件的相对介电常数和介质 损耗因数。测量方法基于登记在1992年JIS标准中的JISC2565的方法,并能够通过封闭样 件金属插入孔达到非常高的测量精度。该仪器也符合ASTMD2520标准。

・高精度测量 相对介电常数:±1% 介电损耗因数:±3%
・可测量0.1μm级厚度的超薄薄膜
・可测量多层结构材料,例如气相沉积薄膜
・可测量诸如固体,薄片,薄膜,粉末和多层结构材料
・测量范围 200MHz-10GHz

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

依据的标准

ASTMD2520, (JISC2565)

可测样件

•多层结构材料,粉末,天线罩,固体,薄膜,印刷基板,膜,薄片。
※以上仅为示例,若有其他测试对象,请联系我方

电场方向

垂直于地面,在样品平面内纵向或横向
⇒可以检测样品平面内的各向异性

规格

项目 内容
频率范围 200MHz-10GHz (单点测量)
标准模型:300MHz, 1, 2, 2.45, 3, 5, 5.8, 10GHz
根据订单生产也支持其他频率。
相对介电常数 测量范围: 1-150 (通常,相对介电常数的可测量值根据介质损耗因数改变。)
精度:±1%
介质损耗因数 测量范围: 0.0001-0.05
精度: ±3%
温度范围 常规版本:室温
特殊版本:请指定您的要求

样件形式

项目 内容
单层和多层
长度 30mm (±0.1mm)  宽度 30mm  (取决于厚度)
直径ø1 至 7 (mm) 或者 正方形边长 2 至 3 (mm)(取决于频率),
示例) 1GHz →直径φ10mm以下   5GHz→直径φ4mm以下  10GHz→直径φ2mm以下   长度→30mm (±0.1mm)
液体 10ml以上@1GHz
粉体 5ml以上@1GHz
其他 请咨询

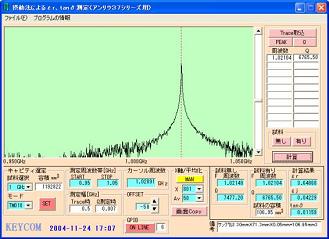

数据示例

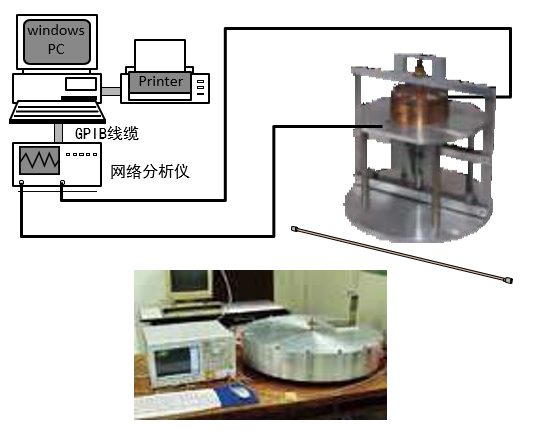

配置

300MHz谐振器示例


订购信息(请告知我方型号、零件号以及其他需求)

零件号 产品名称 规格
COE-01 谐振器操作台
TMR-1A

谐振器套件 ※若您所需频率未列在其中,请联系我方

针对约1GHz
TMR-2A 针对约2GHz
TMR-2.45A 针对约2.45GHz
TMR-3A 针对约3GHz
TMR-5A 针对约5GHz
TMR-5.8A 针对约5.8GHz
TMR-10A 针对约10GHz
DMP-1A-E 用于液体的谐振器套件 针对约1GHz
DMP-10A-E 用于液体的谐振器套件 针对约10GHz
DMP-25 扰动谐振器法测量程序 针对薄片
CM06D-AA-1000 合适的同轴线缆组件 (1 m): 2 件 按照频率推荐合适的线缆(2件)。
TCOV-04 温度调控器(室温 - 200℃) 按照您所需要的温度推荐合适的。
VNA 网络分析仪 可一起订购。
PC Windows PC 可一起订购。
GP-01 GPIB连接线缆 可一起订购。

设备形式

设备形式 共振器操作器;
重量:約10kg, 高度:約320mm, 基座:φ300mm
空腔;
1GHz空腔:約8kg
5GHz空腔:約1.25kg
