入射角度变化法
相对介电常数,介电损耗正切,相对透磁率 (εr'/tanδ/ μr'/ μr'')
测试设备・系统

Model No. DPS22
特性

此型号测量与反射衰减相关的入射角以及TE波和TM波的反射相位角。
它通过这些测量的逆估计计算复相对介电常数和复磁导率。

与同轴管和波导类型不同的是,它不会因空气气隙产生误差,原因是样件并不放置在夹具中。
尽管非常紧凑,但它可以通过平面 波测量,因为透镜安装在天线上。 由于从天线发射的无线电波是平行光束,因为样件可以非常小。

可以测量每段频率上的相对介电常数和相对磁导率。

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

*此系统无需使用电波暗室。

规格

频率 2.6-26.5GHz 样件尺寸 450×1000以上,厚度50mm以下
26.5-110GHz 样件尺寸100×100以上,厚度50mm以下
εr' μr' 2-200 精度±7%
εr'' μr'' 0.01-20 精度±15%
tanδ 0.01-0.1 精度±15%
入射角(半角)

最小:∠15 最大:∠90



订购信息(请告知我方型号、零件号以及其他需求)

产品名称 詳細 零件号
主单元 (透镜, 透镜固定支架, 天线固定基座
用于校准的金属板)

尺寸:高度 2100mm  重量 250kg
频率范围:2.6-26.5GHz
最小:∠15 最大:∠80

LAF-2.6A
  尺寸:高度 2100mm  重量 250kg
频率范围:2.6-26.5GHz
最小:∠15 最大:∠90
LAF-2.6B
  尺寸:高度 400mm  重量 15kg
频率范围:26.5-110GHz
最小:∠15 最大:∠80
LAF-26.5A
  尺寸:高度 400mm  重量 15kg
频率范围:26.5-110GHz
最小:∠15 最大:∠90
LAF-26.5B
天线(含一个同轴波导转换器)2件 频率范围:75-110GHz (WR-10) RH10R23
频率范围:50-75GHz (WR-15) RH15R23
频率范围:33-50GHz (WR-22) RH22R23
频率范围:26.5-40GHz (WR-28) RH28R23
频率范围:33-50GHz (WR-22) RH22R23APC2.4(f)7
频率范围:26.5-40GHz (WR-28) RH28S23SMA(f)7
频率范围:18-26.5GHz (WR-42) RH42S23SMA(f)7
频率范围:12.4-18GHz (WR-62) RH62S22SMA(f)7
频率范围:8.2-12.4GHz (WR-90) RH90S19SMA(f)7
频率范围:5.85-8.2GHz (WR-137) RH137S18SMA(f)7
频率范围:4.90-7.05GHz (WR-159) RH159S17SMA(f)7
频率范围:3.95-5.85GHz (WR-187) RH187S16SMA(f)7
频率范围:2.60-3.95GHz (WR-284) RH284S14SMA(f)7
频率范围:1.70-2.60GHz (WR-430) RH430S14SMA(f)7
计算和图像绘制软件   DMP-002040619
GPIB 连接线缆   GP-01
网络分析仪 可一起订购
Windows PC(含打印机) 可一起订购
* 频率越高,可测量样件越小
* 通过使用标准矢量网络分析仪进行校准并在比透镜更远的位置放置门板,可测量-50 dB及以上的无线电波。

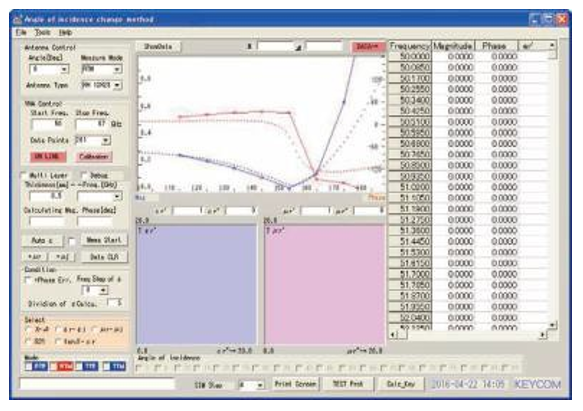

数据示例
