300GHz~1μHz(超高频/毫米波/微波/UHF/VHF/超低频)的KEYCOM
可根据要求进行少量的设计・生产・测试。敬请垂询。

探测法(短路) 相对介电常数・介电损耗正切 (εr'/tanδ) 测量装置・系统

Model No. DPS25
特性

・此型号用于从低频(100 kHz)至高频(10 GHz)测量固体和液体。
・电场方向与 样件表面垂直,与微带线和带线的方向相同。
・通过两个电极可覆盖宽泛的频率。



若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

规格

频率   100KHz-10GHz
相对介电常数   1.05-500   精度±7%
介质损耗因数   0.01-10   精度±15%
样件尺寸 固体 φ3mm 或 φ54mm 厚度2mm以下
液体 0.5cm3 以上 (大约5cc) (若PSS-003A)

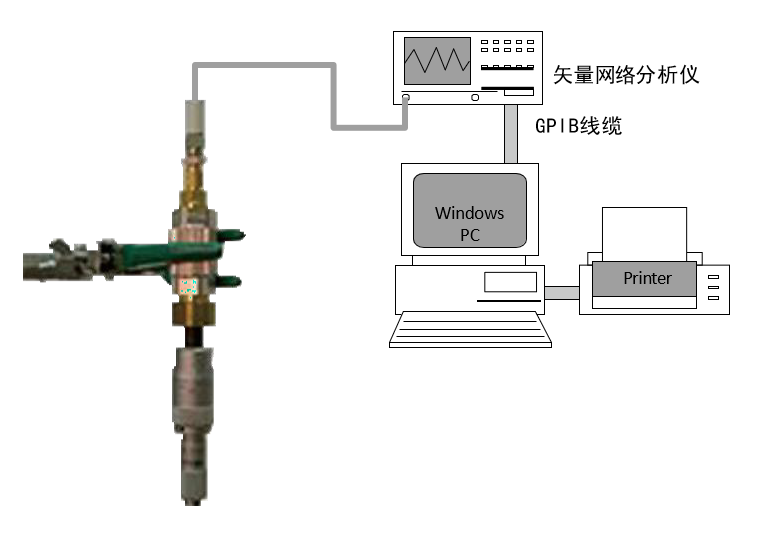

订购信息(请告知我方型号、零件号以及其他需求)

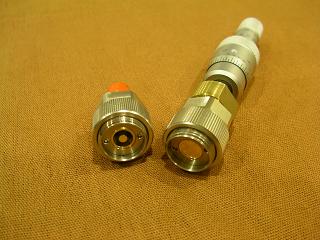

电极 3mmφ测量套件 (500MHz - 10GHz) PSS-003A
  54mmφ测量套件 (100KHz - 500MHz) PSS-054A
线缆 同轴线缆,针对 40 GHz, 500 mm (1 件), 含一个连接器 CM06D-APC2.9(m)APC2.9(m)-500mm
程序 探针法程序 (短路), 1 套 DMP-200
网络分析仪
校准套件 7mm校准套件(针对PSS-003A用) DPS25cal-003
Windows PC (含打印机)
GPIB 连接线缆 GPIB - USB线缆 GP-01
