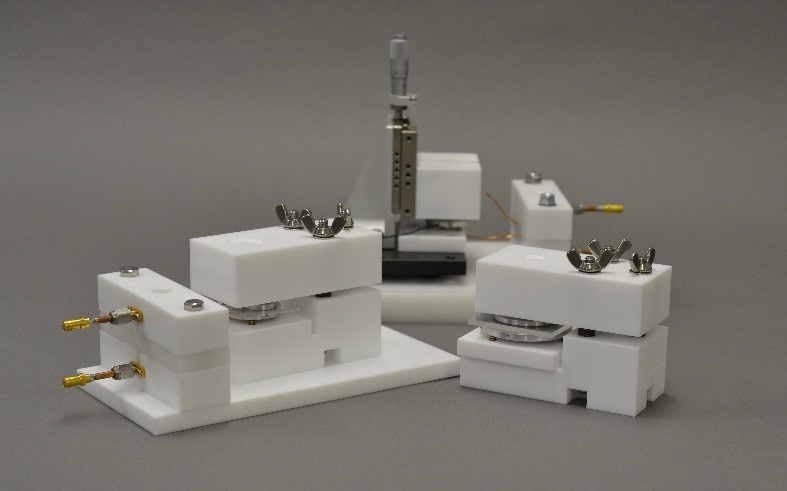

谐振法,LC谐振器型
相对介电常数和介质损耗因数测量系统

Model No. DPS26
适用于测量5MHz~1GHz正确的介电常数
DPS26此测试系统精确测量诸如薄片和印刷基板等材料在10 MHz,50 MHz和100 MHz时的复 介电常数。

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

发表文章

Hirosuke Suzuki, Satoshi Kobayashi, Toshio Nojima:
·"New complex permittivity measurement method at low frequency for measuring low - loss materials using high Q- value LC resonator immersed in liquid nitrogen", Proc. Of IEEE 12MTC, Hangzhou, China, May10-12(2011)

可测量样件

印刷基板, 薄膜, 薄片,陶瓷, 树脂等
*这些只是典型的形式,若有其他特殊的样件形式请告知我方

规格

频率 10MHz, 50MHz, 100MHz  (単点测量)
相对介电常数 1.05-30 精度±5%
介质损耗因数 0.0002-0.05 精度±10%
温度变化 常规版本様:室温
特殊版本:请指定您的要求
样件形式 φ20mm以上 x 50μm~1mm

订购信息(请告知我方型号、零件号以及其他需求)

零件号 产品名称 规格
RK-10M 谐振器套件 针对10MHz
RK-50M 谐振器套件 针对50MHz
RK-100M 谐振器套件 针对100MHz
P-dps26 测量程序
P-dps26-OP 选购程序 控制恒温箱程序
CM06D-AA-1000 连接线缆 (1m) 按照频率提供合适的线缆(2件)
TCOV-04 调控温度设备 按照您所需要的温度提供合适的设备
VNA 网络分析仪 可一起订购
PC Windows PC 可一起订购
GP-01 GPIB连接线缆
