谐振法 带状线式
板材用 相对介电常数,介电损耗角正切 (εr'/tanδ) 测量设备/系统

Model No. DPS50
此型号测量仪器用于测量频率范围在800 MHz至15 GHz间、介质损耗相对小且相对 介电常数大约在1至20的薄片材料的相对介电系数和介质损耗因数。
该型号符合ASTMD3380和IPC-TM-650 2.5.5.5.1,且测量套件能够测量电介质 片的相对介电常数和介质损耗因数。

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

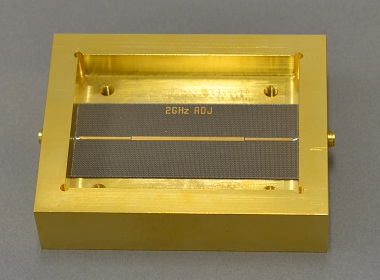

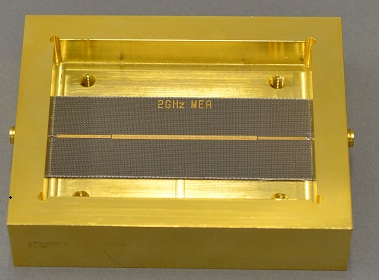

Adjusting 用 Measuring 用

发表文章

Suzuki, H. ; Hotchi, T. ; Nojima, T.
"A New Measurement System for the Perpendicular Complex Permittivity to DUT Sheet by Stripline Simulation"
Instrumentation and Measurement, IEEE Transactions on (Volume:61 , Issue: 9 ) pp2476 - 2482 Date of PublicationSept. 2012

特性

为了测量试样薄片,需将其放在印刷基板谐振器上,并将金属板以一定压强罩在上方,随后进 行测量。使用之前已经准备好的两种不同类型的印刷基板谐振器重复以上步骤两次。此方法具 备以下特性

依据的标准

ASTMD3380, IPC-TM-650 2. 5. 5. 5. 1

电场方向

垂直于地面,在样品厚度方向
⇒ 与其他平面测量方法相结合,可以检查厚度和平面方向的各向异性

规格

项目 内容
频率 800MHz-15Hz
相对介电常数 1.05-40 精度±5%
介质损耗因数 0.001-0.05  精度±10%
样件厚度 *尺寸
30mm x 150mm (900MHz)
30mm x 30mm (15GHz)
*厚度
50um~2mm

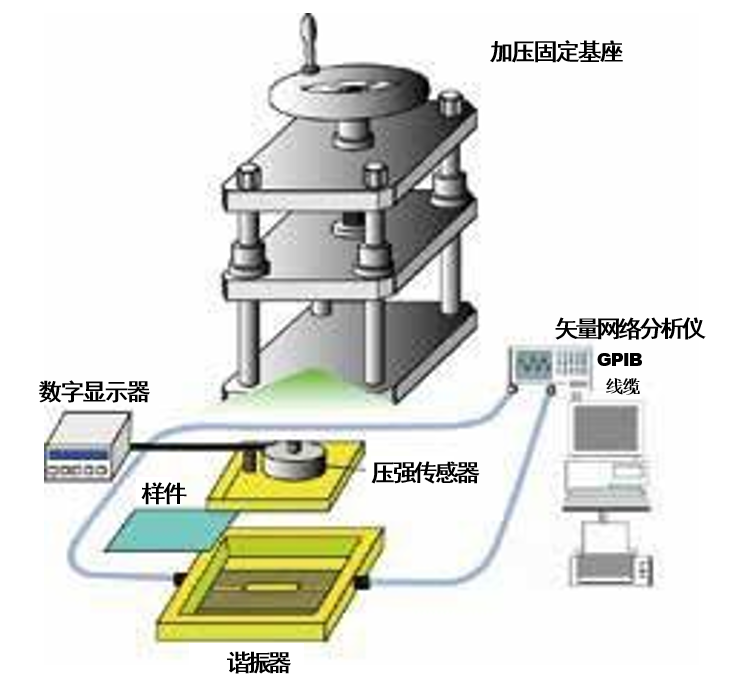

配置

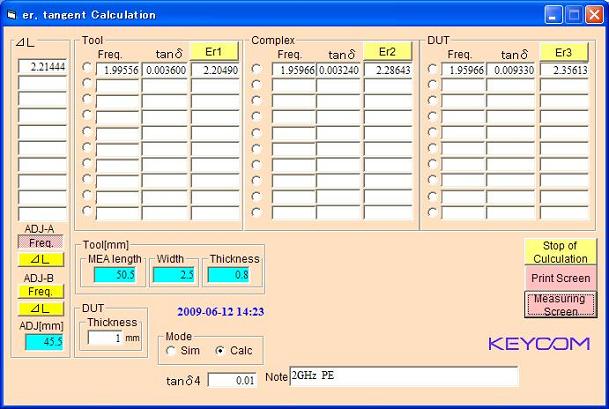

数据示例

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 产品名称 规格 样件尺寸
FS-03 压强型夹具(含一个压强量具用于施加固定负载)
R-0.9B 谐振器(用于测量,校准和固定基座) 900MHz 30mm×150mm
R-1B 谐振器(用于测量,校准和固定基座) 1GHz 30mm×150mm
R-2B 谐振器(用于测量,校准和固定基座) 2GHz 30mm×80mm
R-5B 谐振器(用于测量,校准和固定基座) 5GHz 30mm×30mm
R-10B 共振器(測定用+校正用+固定台) 10GHz 30mm×30mm
R-15B 谐振器(用于测量,校准和固定基座) 15GHz 30mm×30mm
DMP-61M 谐振法程序(Windows,复介电体转换软件,以及计算相对介电常数和介质损耗因数的软件)
CM06D-APC2.9(m)
APC2.9(m)-500:2 本
用于测量的同轴线缆
VNA 网络分析仪 可一起订购
PC Windows PC 可一起订购
GP-01 GPIB连接线缆
