毫米波・微波测量系统(Dk, Df/ ε′r, tanδ/ μ′r, μ"r)

Model No. DPS24
适用于测量损耗较大的材料如电波吸收材料等

DPS24此系统是S-参数法的自由空间型测量系统,能够同时测量介电常数、介质损耗正切和磁导率,也可以与TRL和LRL校准一起使用,适用于测量高损耗的材料。

对于损耗较低的材料,我们推荐以下的测量系统

【介电常数,介质损耗正切】
平板试样 ⇒ 频率变化法 DPS10 , 开放式谐振器法 DPS03
片材试样 ⇒ 開放型共振器法 DPS03
【磁导率】
平板或片材试样 ⇒ 磁性材料特性测量系统 PER01

规格

项目 内容
频率 18GHz-170 GHz
相对介电常数 2-200  精度 ±10%
介质损耗因数 0.01-20  精度 ±20%
相对磁导率 不可确认,因为没用标准试样
μr" 不可确认,因为没有标准试样
样件尺寸 @2.6GHz
600mm x 600mm 以上
@18GHz
150mm x 150mm 以上
@76.5GHz
80mm x 80mm 以上

配置

DPS24-01

DPS24-01

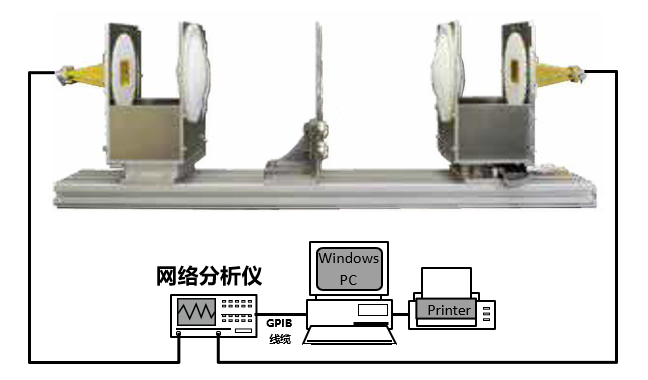

DPS24-02

DPS24-02

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 詳細 零件号
主单元 针对18GHz~170GHz DPS24-01(DPS10-02)
针对170GHz~300GHz DPS24-02
天线(含一个同轴波导转换器) 2件 频率范围 18-26.5GHz (WR-42) RH42S23SMA(f)7
频率范围 26.5-40GHz (WR-28) RH28S23SMA(f)7
频率范围 33-50GHz (WR-22) RH22R23APC2.4(f)7
天线(波导链接) 2件 频率范围 18-26.5GHz (WR-42) RH42S23
频率范围 26.5-40GHz (WR-28) RH28S23
频率范围 33-50GHz (WR-22) RH22S23
频率范围 50-75GHz (WR-15) RH15S10
频率范围 60-90GHz (WR-12) RH12S10
频率范围 75-110GHz (WR-10) RH10S10
频率范围 110-170GHz (WR-6) RH06S10
频率范围 170-260GHz (WR-4) RH04S10
频率范围 220-325GHz (WR-3) RH03S10
计算软件(Windows) S参数法发射模式 DMP-03
用于设计车标,天线屏蔽器
多层板传输衰减仿真软件
可仿真高达四层的传输衰减以及介电常数和磁导率。同样可设置 入射角变换,TE波和TM波,设计车标的最佳选择。 SFW05
单层型/多层型 电波吸收体反射衰减仿真模式 仿真软件是设计用于远场无线电波吸收体的最佳选择。 EAS01
用于测量的同轴线缆 2件 例)CM06D-APC2.9(m)APC2.9(m)-1000
GPIB连接线缆   GP-01
网络分析仪 可一起订购 VNA
Windows 笔记本PC
(包括PC设置和使用指导)
  CP

主要顾客(地域或国家,销售金额)

Kyoto Prefectural Technology Center for Small and Medium Enterprises (Japan, -), Nagano Prefecture General Industrial Technology Center (Japan, -), H(Japan, US$150 billion), F(Japan, US$20 billion), R(Japan, US$900 million), T(Japan, US$20 billion), M(Japan, US$1 billion), M(Japan, US$6 billion), D(Japan, US$600 million) etc.
