高出力アンプ
Catalog No. amp06128051002-01
・取り扱いが簡単
・保護回路を内臓しています
・広帯域タイプは飽和出力20Wタイプをシリーズ化しています
・狭帯域タイプは低歪GのAsFETを採用し、PI出力10Wタイプと4Wタイプをシリーズ化しています
ご発注の仕方(下記モデル番号もしくはご要望をお知らせください)
広帯域タイプ
| モデル番号 |
周波数範囲
(GHz) |
小信号利得
(dB) |
P1出力電力
(dBm) |
スプリアス
(dBc) |
飽和出力 |
| KA-00802241 |
0.8-2.2 |
45 min. |
41 min. (12W) |
-60min. |
20W以上 |
| KA-01002042 |
1-2 |
38 min. |
42 min. (16W) |
-60min. |
20W以上 |
| KA-02002042 |
2-4 |
38 min. |
42 min. (16W) |
-60min. |
20W以上 |
| KA-04008042 |
4-8 |
38 min. |
42 min. (16W) |
-60min. |
20W以上 |
| KA-08018042 |
8-18 |
38 min. |
42 min. (16W) |
-60min. |
20W以上 |
| KA-02006034 |
2-6 |
35 min. |
32 min. (2W) |
-60min. |
2.5W 以上 |
| KA-02006040 |
2-6 |
35 min. |
38 min. (6W) |
-60min. |
10W 以上 |
狭帯域タイプ
| モデル番号 |
周波数範囲
(GHz) |
小信号利得
(dB) |
P1出力電力
(dBm) |
NF (dB) |
スプリアス
(dBc) |
| KA-03103536-D |
3.1~3.5 |
35 min. |
36 min. |
- |
-60min. |
| KA-03103540-D |
3.1~3.5 |
40 min. |
40 min. |
- |
-60min. |
| KA-05305936-D |
5.3~5.9 |
35 min. |
36 min. |
- |
-60min. |
| KA-05305940-D |
5.3~5.9 |
40 min. |
40 min. |
- |
-60min. |
| KA-08509636-D |
8.5~9.6 |
35 min. |
36 min. |
- |
-60min. |
| KA-08509640-D |
8.5~9.6 |
40 min. |
40 min. |
- |
-60min. |
| KA-09510536-D |
9.5~10.5 |
35 min. |
36 min. |
- |
-60min. |
| KA-09510540-D |
9.5~10.5 |
40 min. |
40 min. |
- |
-60min. |
| KA-10711736-D |
10.7~11.7 |
35 min. |
36 min. |
- |
-60min. |
| KA-10711740-D |
10.7~11.7 |
40 min. |
40 min. |
- |
-60min. |
| KA-14014536-D |
14.0~14.5 |
35 min. |
36 min. |
- |
-60min. |
例) 冷 却:強制空冷(ファン内蔵)
供給電源:AC 100V or 120V (レギュレータ内蔵)
外 形:400(L)×430(W)×149 (ゴム足及びコネクタの出っ張り含まず)

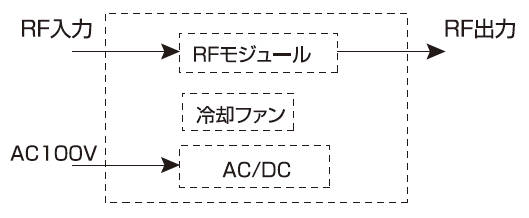

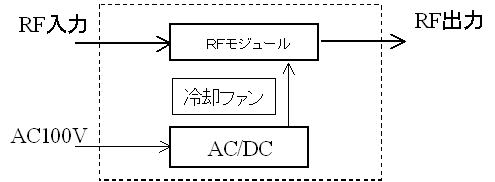

構成図
※) モジュールタイプは、ご相談ください。
※) イミュニティ試験用高安定アンプは、ご相談ください。
