300GHz~1μHz(超高周波/ミリ波/マイクロ波/UHF/VHF/超低周波)のキーコム:
ご要望に応じて少量から設計・製作・測定 致します。お気軽にお問合せ下さい。

ミリ波・マイクロ波 コンポーネント

Model No. XMM
Feature
ご希望に合わせ、カスタマイズ可能です。
1. 増幅器  2. 発振器(オッシレータ)(オシレータ)  3. フィルタ 4. ミキサ 5. バイアスT / バイアスティー 6. スイッチ 7. ディレイライン(遅延器), フェイズシフタ(移相器) 8. DCカット 9. アイソレータ 10. サーキュレータ 11. ディテクタ 12. ディバイダ 13. アッテネータ 14. 導波管回路 15. 準光学回路

1. 増幅器(アンプ)

  ローノイズアンプ(冷却タイプ)  [UPJ05]   ローノイズアンプ (常温タイプ) [amp46]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/upj/upj5/page.html

冷却用の超低雑音増幅器です。
アウトガスがなく、極めてNFが低いことが特長です。
携帯電話の基地局の受信装置用、パッシブレーダーのヘッドアンプ等に使われています。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/amp/amp46/page.html

冷却用の超低雑音増幅器です。
アウトガスがなく、極めてNFが低いことが特長です。
携帯電話の基地局の受信装置用、パッシブレーダーのヘッドアンプ等に使われています。
  中出力アンプ  [amp07]   ローノイズアンプ (常温タイプ) [amp46]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/amp/amp07/page.html

-広帯域-中出力
-取り扱いが簡単
-保護回路内蔵
  webカタログ⇒ http://www.keycom.co.jp/jproducts/amp/amp06/page.html

-20W 出力電力シリーズ
-取り扱いが簡単
-保護回路内蔵
  パルスアンプ  [amp02]   DC-440MHz 90dB ログアンプ [amp47]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/amp/amp02/page.html

幅1nsecのパルスに適した高増幅パルス増幅器です。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/amp/amp47/page.html

入力信号周波数DC~440MHz、ダイナミックレンジ90dBの小型ログアンプです。
応答速度が速いのでパルス幅30ns以上の信号入力レベルを測定することができます。
+3.3V~+5V単電源で動作します。

2. 発振器(オッシレータ)(オシレータ)

  110~140GHzオシレータシステム  [pah01]   ガンオシレータ [pah02]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/pah/pah01/page.html

110GHzから140GHzまでメカニカルで可変できるミリ波発振器です。可変減衰器付きです。
また、この出力をパワーメータで読むことができます。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/pah/pah02/page.html

キーコムのガンオッシレータは種類が多く、また、要求に応じた設計もいたします。
  PLLタイプVCO  [pah03]   PLLタイプDRO [pah04]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/pah/pah03/page.html

PLLタイプVCOです。
薄いタイプ、小型タイプ等機器に合わせ各種製造可能です。
カスタマイズも承りますので、ご希望をお知らせください。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/pah/pah04/page.html

3. フィルタ

  マイクロ波同軸タイプバンドパスフィルタ  [FLT02]   マイクロ波ローパスフィルタ [MMP05]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/flt/flt02/page.html

キーコムのバンドパスフィルタは帯域外減衰量が大きく、また、2次高調波も低くしてあります。
狭帯域にも対応でき、しかも第5次高周波まで通過させない、優れたバンドパスフィルタです。
なお、使用目的に応じた的確なフィルタ設計もいたします。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mmp/mmp5/page.html

携帯電話などチャネル間の周波数間隔が狭い場合、回路の増幅に直線性がないと相互変調歪みが生じます。
この歪みによって発生した波が隣接チャネルに影響を与えます。
この影響を測定するときは、計測用信号発生器の2次高周波、3次高周波を低くしておく必要があります。
キーコムのマイクロ波ローパスフィルタは、この目的にあった優れたフィルタです。

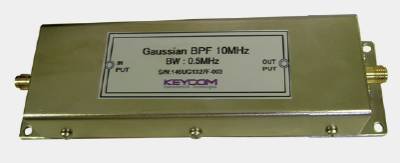

  マイクロ波同軸タイプガウシアンフィルタ [FLT03]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/flt/flt03/page.html

インパルスを通過させた時、オーバーシュートもアンダーシュートも発生しないフィルタです。
S/N 比を最適化します。


4. ミキサ

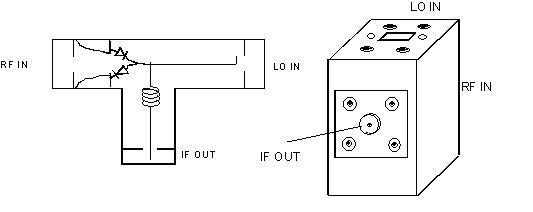

  ハーモニックミキサ [HMX02]   バランスドミキサ [HMX01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/hmx/hmx02/page.html

受信信号と発振信号とを混合して出力信号を得て、出力端子から出力する回路です。シリコンビームリードダイオードをハイブリッド構成した高感度でしかも広帯域なハーモニックミキサです。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/hmx/hmx01/page.html

シリコンビームドダイオードをハイブリッド構成した高感度でしかも高帯域なバランスドミキサです。

5. バイアスT / バイアスティー

  バイアスT(常温用/低温用) [BYT01]   大電流用バイアスT [HMX01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/byt/byt01/page.html

DC供給ラインに抵抗を挿入している為、低周波から使用可能なバイアスTです。 常温用と低温用がございます。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/byt/byt05/page.html

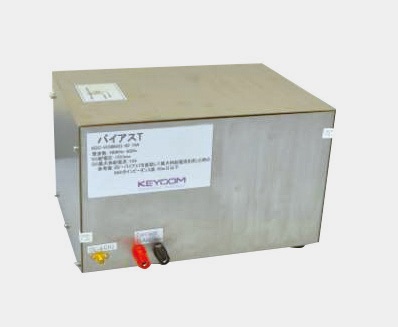

最大供給DC 電流が15A の大電流用バイアスT です。
  バイアスT [BYT01]   バランスドミキサ [HMX01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/byt/byt01/page.html

DC供給ラインに抵抗を挿入している為、低周波から使用可能なバイアスTです。 常温用と低温用がございます。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/hmx/hmx01/page.html

シリコンビームドダイオードをハイブリッド構成した高感度でしかも高帯域なバランスドミキサです。

6. スイッチ

  DC-40GHz SPDTスイッチ  [SWI01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/swi/swi01/page.html

+5V単電源で動作するDC~40GHz SPDTスイッチモジュールです。
コントロール電圧は+3.3V~+5V / 0Vの範囲で動作します。
挿入損失は-4dB @ 10GHz、-6dB MAX @ 40GHz です。


7. ディレイライン(遅延器), フェイズシフタ(移相器)

  電子式連続可変遅延器 [MRS03]   ミリ波超低ロス・ディレイライン [MRS02]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mrs/mrs3/page.html

液晶にバイアス電圧を印加することによって遅延時間を連続的に可変できます。
ディレイラインおよびフェイズシフタ等にご利用できます。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mrs/mrs2/page.html

誘電体導波路を用いていますので、超低ロスで、ミリ波レーダーやミリ波高度計の研究、開発および出荷試験の時、空間に電波を放射しないで実験できます。
そのため、データが正確で、しかも測定が短時間で行えます。
なお、接続部は導波管フランジタイプが標準ですが、レーダーなどのアンテナを取り付けたままで測定可能なレンズアンテナタイプも準備しています。

8. DCカット

  ミリ波DCカット [DCC01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/dcc/dcc01/page.html

内部導体がDCカットされているタイプです。
ミリ波に使用するのはもちろんですが、低周波も通過するタイプは、超高速パルス用に最適です。


9. アイソレータ

  アイソレータ [ISL01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/isl/isl01/page.html

3ジャンクションタイプのアイソレータです。
なお、バンド幅には1GHzタイプと3GHzタイプの2種類があります。


10. サーキュレータ

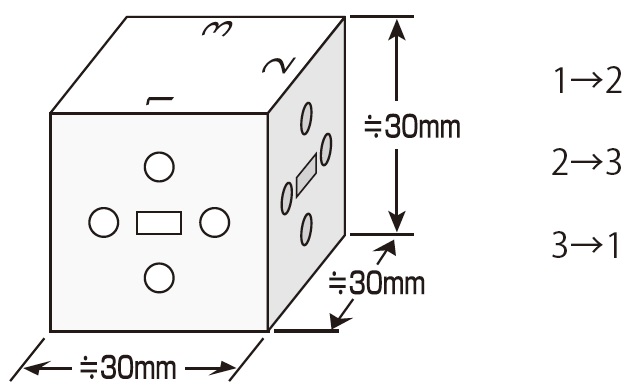

  サーキュレータ [CCL01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/ccl/ccl01/page.html

3ジャンクションタイプのサーキュレータです。
なお、バンド幅には1GHzタイプと3GHzタイプの2種類があります。


11. ディテクタ

  ディテクタ  [MMT06]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mmt/mmt6/page.html

シリコンビームリードダイオードをハイブリッド構成した高感度でしかも広帯域なディテクタです。


12. ディバイダ

  ディバイダ  [MTF04]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mtf/mtf4/page.html

ミリ波帯など周波数の高い用途にも、設計、製作致します。


13. アッテネータ

  導波管固定および可変アッテネータ  [ATN01]   アッテネータ
  webカタログ⇒ http://www.keycom.co.jp/jproducts/atn/atn01/page.html

The amoutn of attenuation is variable to an extent of 30dB by micrometer.


atn04002020716-07

14. 導波管回路

  ツイストタイプ金属導波管  [MWG01]   ストレート金属導波管 [MWG10]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg01/page.html

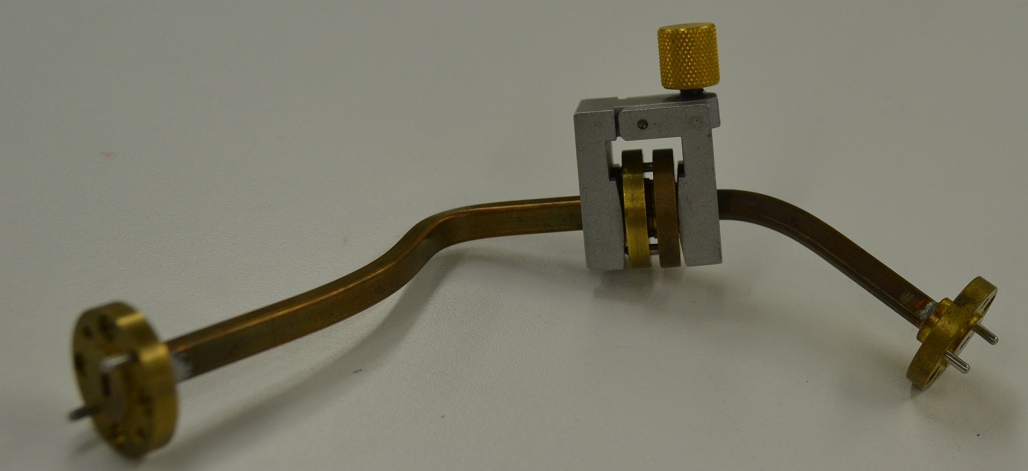

矩形導波管のツイストで、ひねり角度は30°, 45°, 60°および 90°を選べます。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg10/page.html

矩形導波管の直管タイプです。なお、長さの指定のない場合は、標準長さになります。
  E. Hベンド  [MWG03]   同軸導波管変換器 [MWG05]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg03/page.html

矩形導波管ベンドで、曲げ角度は30°, 45°, 60°および90°を選べます。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg05/page.html

  フレキシブル金属導波管アセンブリ  [MWG06]   小電力ロード(金属導波管) [MWG07]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg06/page.html

  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg07/page.html

矩形導波管の無反射終端でVSWRは1.15以下です。なお。許容電力は1Wです。
  フランジクランプ  [MWG08]   チューナブルショート [MWG11]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg08/page.html

  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg11/page.html

矩形導波管用のチューナブルショートで、ショート面が非接触タイプになっていますので、非接触不良による不安定さはありません。

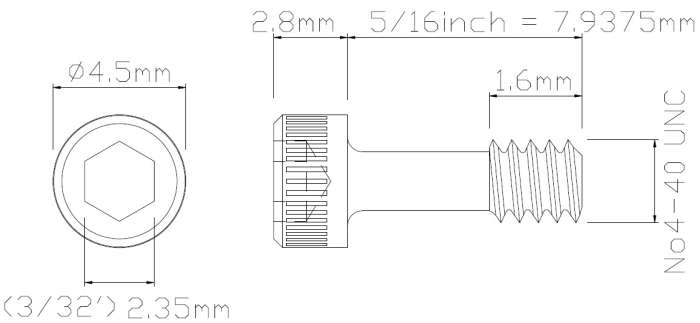

  導波管フランジ用スクリュー  [MWG31]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mwg/mwg31/page.html
主に円形フランジに用いるソケットヘッドキャップスクリューです。



15. 準光学回路

  ミリ波レンズ  [MMS06]   ミリ波用誘電体導波路アセンブリ [MMT01]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mms/mms06/page.html
ミリ波レンズは、球面波を平面波に変換できるので、鋭い指向性が得られます。
KEYCOMは、マイクロ波、ミリ波およびサブミリ波用のミリ波レンズを取りそろえています。
なおレンズ表面での電波の反射による挿入損失の増加や多重反射による共振問題は、
KEYCOM独自反射防止膜により解決しました。

  webカタログ⇒ http://www.keycom.co.jp/jproducts/mmt/mmt1/page.html

伝送部は誘電体だけで出来ていて、ミリ波用の極めて低い挿入損失とフレキシブルなことを特長としています。
超低温と常温間の熱遮断・高電圧の遮断にも最適です。
  偏光板  [MWG11]
  webカタログ⇒ http://www.keycom.co.jp/jproducts/mms/mms06/page.html
準光学系の偏光板で、透過減衰量の少ない、優れた特性を持っています。






下記は製品名のみの参考目次です。詳細をご覧になりたい場合には、上部のリンクをクリックしてください。
オープン・ショート・ロード
同軸タイプ オープン・ショート・ロード
mtf02002030111-09
オープンとショートがペアの場合はコネクタ端部からの位相を同一に調整してあります。

同軸ー同軸 アダプタ
同軸―同軸アダプタ
ada01002050915-01
キーコムの伝送路に関する優れた設計技術と製造技術を生かした製品です。

オープン・ショート・ロード   アッテネータ
MTF   ATN


同軸-同軸 アダプタ   導波管回路
ADA   MWG
