バイアスティー(バイアスT)(Bias T)
(常温用/低温用)

Model No. byt011280060213-01

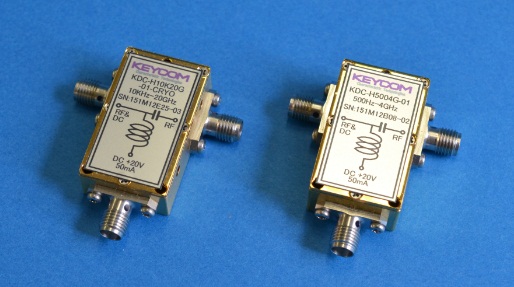

Feature
DC供給ラインに抵抗を挿入している為、低周波から使用可能なバイアスTです。 常温用と低温用がございます。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

常温用

部品番号 KDC-H5004G-01 KDC-H30K10G-01 KDC-H3M10G-01
特性インピーダンス[Ω] 50 50 50
最低周波数 (-3dB)[Hz] 500 30K 3M
最高周波数[Hz] 4G 10G 10G
DC耐電圧(最大)[V] 15 15 15
DC最大供給電流[mA] 30 30 30
反射減衰量(最大)[dB] -16 -16 -16
コネクタ SMA(f),(f) SMA(f),(f) APC2.9(f),(f)
大きさ[mm]
(コネクタ部を除く)
20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm

部品番号 KDC-H30K40G-01 KDC-H3M40G-01 KDC-H3M50G-01
特性インピーダンス[Ω] 50 50 50
最低周波数 (-3dB)[Hz] 30K 3M 3M
最高周波数[Hz] 40G 40G 50G
DC耐電圧(最大)[V] 15 15 15
DC最大供給電流[mA] 30 30 30
反射減衰量(最大)[dB] -16 -16 -16
コネクタ APC2.9(f),(f) APC1.8(f),(f) APC1.8(f),(f)
大きさ[mm]
(コネクタ部を除く)
20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm
*型名指定方法:KDC- ×××××× - ××××××は、周波数指定を示す。
*コネクタにオスが必要な場合は、ご指定ください。

低温用(液体窒素温度以下の低温で使用できます。)

部品番号 KDC-H5004G-01CRYO KDC-H30K10G-01CRYO KDC-H3M10G-01CRYO
特性インピーダンス[Ω] 50 50 50
最低周波数 (-3dB)[Hz] 500 30K 3M
最高周波数[Hz] 4G 10G 10G
DC耐電圧(最大)[V] 15 15 15
DC最大供給電流[mA] 30 30 30
反射減衰量(最大)[dB] -16 -16 -16
コネクタ SMA(f),(f) SMA(f),(f) APC2.9(f),(f)
大きさ[mm]
(コネクタ部を除く)
20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm

部品番号 KDC-H30K40G-01CRYO KDC-H3M40G-01CRYO KDC-H3M50G-01CRYO
特性インピーダンス[Ω] 50 50 50
最低周波数 (-3dB)[Hz] 30K 3M 3M
最高周波数[Hz] 40G 40G 50G
DC耐電圧(最大)[V] 15 15 15
DC最大供給電流[mA] 30 30 30
反射減衰量(最大)[dB] -16 -16 -16
コネクタ APC2.9(f),(f) APC1.8(f),(f) APC1.8(f),(f)
大きさ[mm]
(コネクタ部を除く)
20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm 20(W) x 33(L) x 12(H) mm
*型名指定方法:KDC- ×××××× - ××××××は、周波数指定を示す。
*コネクタにオスが必要な場合は、ご指定ください。
*低温試験は通常LN2 温度で行います。

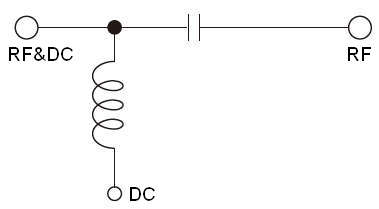

回路図
