Model No. XRD
Feature
キーコムは高度なミリ波・マイクロ波システム開発力を用いて、各種レーダーを開発しています。
レーダーの距離精度、出力などを評価するレーダーテストシステム(RTS)、レーダーの取り付け位置を調整するためのレーダーアライメントシステム(RAS)、また、標準レーダーターゲットと共にレーダー標的、例えば航空機、船舶および自動車などのレーダークロスセクション(RCS)を高精度に測定できるシステムも各種取り揃えております。
新たに合成開口レーダーを追加しました。

レーダーテストシステム/レーダー評価システム/レーダー測定システム(ミリ波・マイクロ波) はこちら
レーダークロスセクション(RCS)測定(観測・評価)システム はこちら

1.  レーダーシステム開発・製造

  1.1.  レーダーシステム開発・製造 [MRS01]   1.2.  レーダー標準ターゲット(球・三角錐/コーナーリフレクター) [RES02]

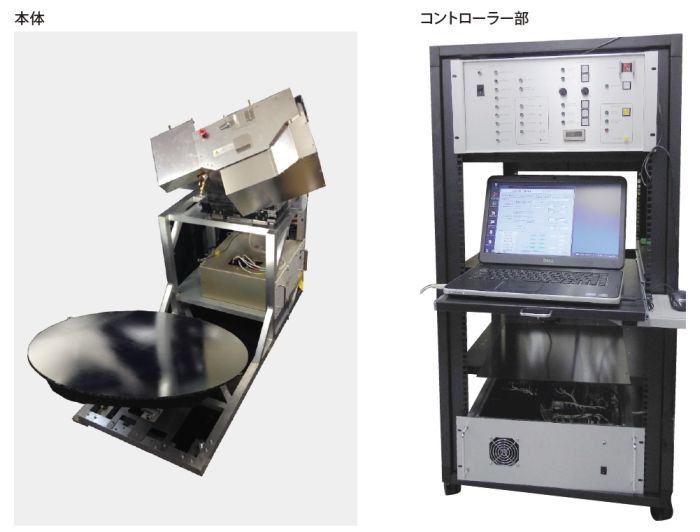

◊ 目的に応じた各種レーダーおよびレーダーシステム、高度計等を各周波数にて1台から開発・製造します。
◊ 高周波技術設計のエキスパートが、20年のノウハウを結集したキーコム製解析ツールを使用し設計。試作品もしくは高性能3次元電磁界解析ツールにて、検証を行います。
◊ キーコムは車載用レーダー以外に、94GHzレーダー・FMCWタイプ気象レーダー・76GHz帯基準レーダー・パルスドップラーレーダー・24GHzエッジレーダー・航空機用フェイズドアレーレーダー等の各種のミリ波・マイクロ波レーダーを開発しています。

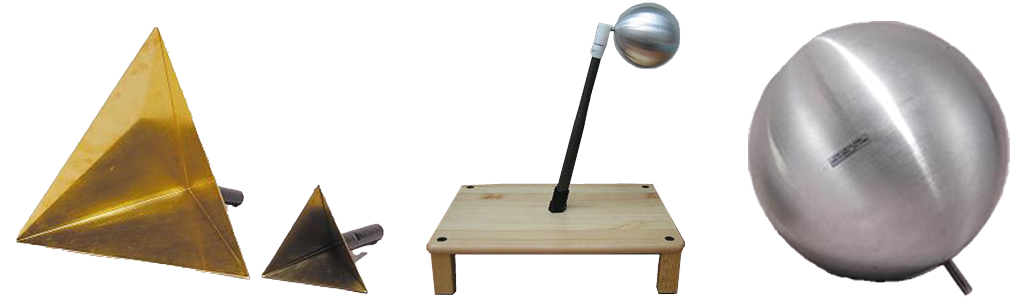

形状 球型 三角錐型
特徴 指向性なし
取扱簡単
広指向性
レーザーポインタ付(オプション)

  Detail!   Detail!

2.  各種レーダー

  2.1.  イメージングレーダー(高感度タイプ) [RCS11]   2.2.  合成開口イメージングレーダー [RCS20]


RCS05の改訂版です。FMCW化によって更に高精細なイメージングが可能になったほか、カメラ画像とイメージング画像を重ねて分析することができます。



合成開口方式により、従来のイメージングレーダーに比べて超高精細なイメージを取得できます。
イメージング画像とカメラ画像を重ねる機能もしっかり搭載!

  Detail!   Detail!
  2.3.  車載用レーダー(開発用) [RDC01]   2.4.  校正用76-81GHz高精度FMCWレーダー [RDC02]


・キーコムは各種のプロトタイプ車載用レーダーを開発・製作しております。
・周波数は76GHzまたは24GHzから、方式はFMCWまたはパルスレーダーからお選びいただけます。
・システムに合わせたカスタムデータ出力が可能で、お客様の仕様に合わせて製作いたします。
・特定小電力機器で免許不要です。



本装置は76.5GHz 帯域1GHz と79GHz 帯域4GHz のFMCW レーダーを1台で兼ねており、 距離・相対速度・信号レベルを高精度に計測できるレーダーです。特定小電力機器で免許不要です。

● 研究開発用標準レーダー
● 76.5GHz/79GHz FMCWレーダー
● 波形解析装置とあわせて車載用レーダーの校正が可能
● 500MHz/1GHz/2GHz/4GHz帯域切替えが可能
● IQ受信信号生データも収録可能
● 50MHzサンプリングで高密度のデータ収録

  Detail!   Detail!

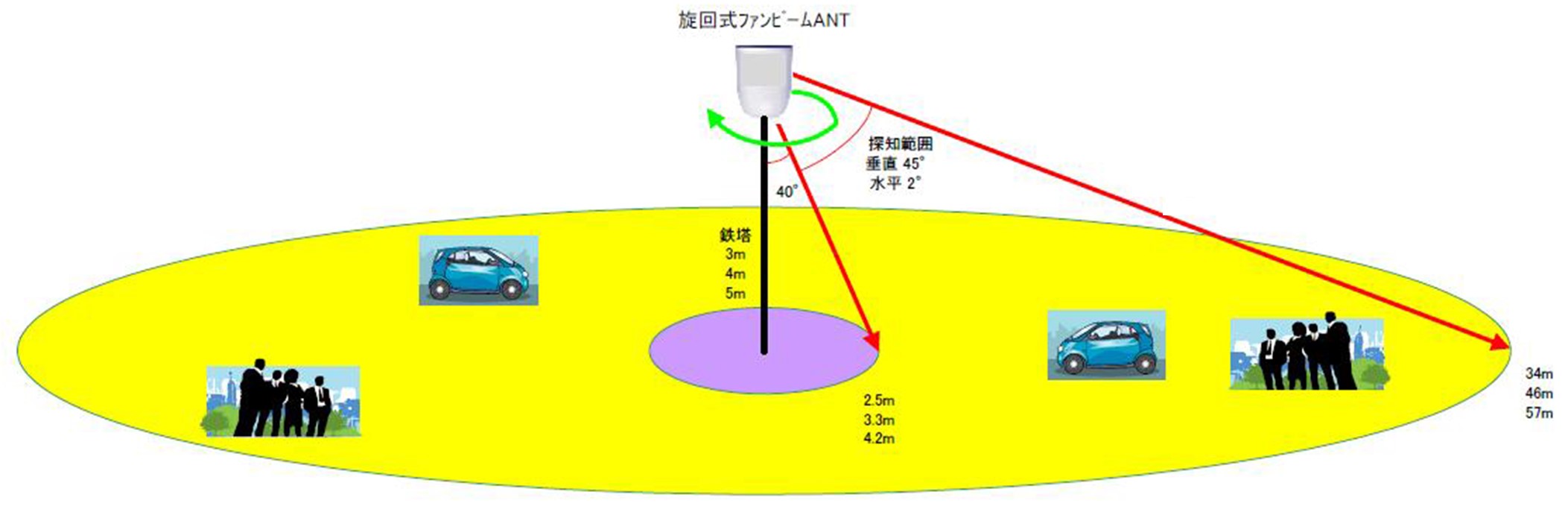

  2.5.  エリア監視レーダーシリーズ [RDE]


◊ キーコムは各種のエリア監視レーダーを開発・製作しております。
◊ 周波数は60GHzまたは24GHzから、方式はFMCWまたはパルスレーダーからお選びいただけます。
◊ システムに合わせたカスタムデータ出力が可能で、お客様の仕様に合わせて製作いたします。
◊ 特定小電力機器で免許不要です。

  Detail!

3.  合成開口レーダー

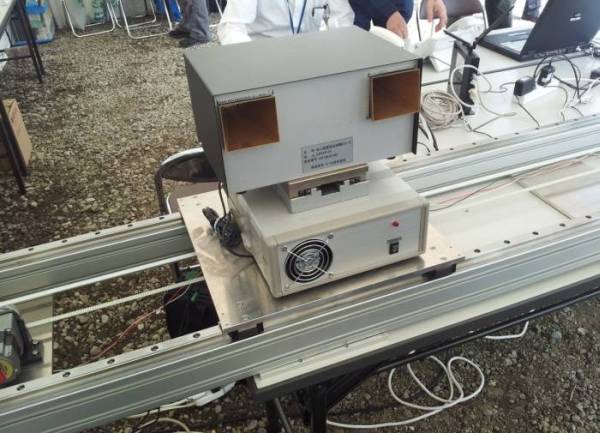

  3.1.  合成開口レーダー(災害予知, 微小変位長距離観測システム,FM-CW方式) [RAD01]


堤防の決壊、落石予知、トンネルの崩壊、山崩れ、地滑り等が発生するのを24時間常時監視する国産の高性能合成開口レーダーです。
対象が0.1mm移動すると警戒警報を出すことが出来ます。
メンテナンス等を国内で受けることが出来ます。

  Detail!

4.  FMCWレーダー

  4.1.  合成開口レーダー(災害予知, 微小変位長距離観測システム,FM-CW方式) [RAD01]   4.2.  FMCWレーダ送受信部 [PBR71]


堤防の決壊、落石予知、トンネルの崩壊、山崩れ、地滑り等が発生するのを24時間常時監視する国産の高性能合成開口レーダーです。
対象が0.1mm移動すると警戒警報を出すことが出来ます。
メンテナンス等を国内で受けることが出来ます。



ご要望・目的に応じた各種周波数のレーダーおよび高度計を開発・製造します。

  Detail!   Detail!

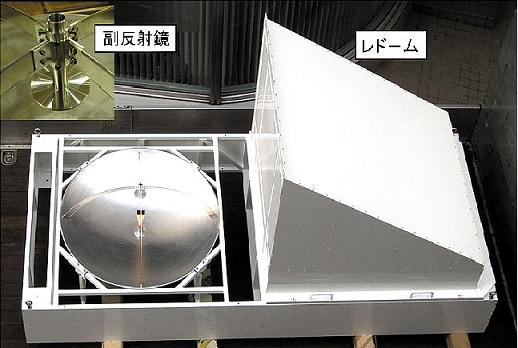

  4.3.  FMCWタイプ気象レーダー 空中線部 [PBR72]   4.4.  94GHz FMCWタイプ気象レーダー [RAD76]


1.平坦なフレームに、反射鏡を取り付けているため、送受の指向性が一致します。
2.送受信アンテナを分離している為、送受信のアイソレーションが取れます。
3.レドーム部が斜めになっている為、雪が積もりません。
4.レドームを容易に外すことができます。



94GHz帯気象レーダー。雲の生成状況を観測可能。FMCW 方式によりローパワーでも高感度を実現。 角錐、扇型、固定ビームで観測可能です。

  Detail!   Detail!

5.  パルスレーダー

  5.1.  76GHz帯基準レーダー [PAR02]   5.2.  パルスドプラーレーダー(パルスドップラーレーダー) [PAR73]


1. 誘電体レンズアンテナにより、アンテナ指向角を全角10°から2°まで連続可変できます。
2. LOG AMPにより、受信レベルを高精度で計測し、DC電圧に変換して出力します。
3. 距離精度は±15cmと高精度です。
4. 特定小電力機器なので無線局免許や従事者資格は不要です。



1.特定小電力レーダですので、無線免許が不要です。
2.準リアルタイムに受信波を表示することが可能です。
3.受信信号をパソコンにCSV形式で取り込める為、詳細なデータ解析が可能です。

  Detail!   Detail!
  5.3.  24GHzエッジレーダー(パルスレーダー) [PAR01]   5.4.  94GHzパルスタイプ高感度気象レーダー [RAD75]


1.平坦なフレームに、反射鏡を取り付けているため、送受の指向性が一致します。
2.送受信アンテナを分離している為、送受信のアイソレーションが取れます。
3.レドーム部が斜めになっている為、雪が積もりません。
4.レドームを容易に外すことができます。



1. EarthCARE(Earth Clouds, Aerosols and Radiation Explorer)衛星搭載雲レーダーの2. 検証用(EarthCARE衛星搭載レーダーより10dB 以上の高感度観測)。
3. ミリ波(94GHz 帯)気象レーダーであり、光学では困難な霧、煙を透過できます。
4. 低タイムサイドローブ
5. (独)情報通信研究機構殿納入システム

  Detail!   Detail!

6.  フェイズドアレーレーダー

  6.1.  フェイズドアレーレーダー [RAD74]   6.2.  94GHzフェーズドアレイタイプ気象レーダー用受信機 [RAD73]


アジマスは機械的に、エレベーションは電子的に走査します。
なお、アンテナはスロットアレータイプです。



1. EarthCARE(Earth Clouds, Aerosols and Radiation Explorer)衛星搭載雲レーダーの検証用。
2. 構成変更可能なアレイアンテナ(千鳥配置など)。
3. ミリ波(94GHz 帯)気象レーダーのフェーズドアレイ受信装置。
4. 構成変更による電子走査方向のグレーティングローブを抑えることが可能です。
5. 各RF 受信モジュールは高精度に利得、位相を合わせているために各RF モジュール毎には移相器 がなく、ファンビーム(リニアアレイ)毎に移相器がつきます。

  Detail!   Detail!

7.  鳥観測用レーダー

  7.1.  鳥観測用レーダー [RAD80]


風力発電事業において重大な課題である稀少猛禽類等のバードストライクを抜本的に解決するために、鳥類の飛翔座標、飛翔速度、方向等を捕捉し飛翔パターンを把握するレーダー技術を開発・実証しています。

  Detail!

8.  ドローン探知レーダー

  8.1.  ドローン探知レーダー [RAD201]


世界市場で初と成る衛星接続可能な、AESA(アクティブフェーズドアレイ)AIドローン群防衛システムです。
ドローン防衛タワーは、5Gの小さなセルを利用して戦域のプライベート5Gの通信カバレッジで運用できるだけでなく、 戦時にはT.SpaceRouterTMを利用した低軌道衛星通信や、従来のMILスペックの通信装置で全体を統制できます。
