レーダー標準ターゲット(球・三角錐/コーナーリフレクター)

Model No. RES02
球タイプ実績 最大径1120mm!

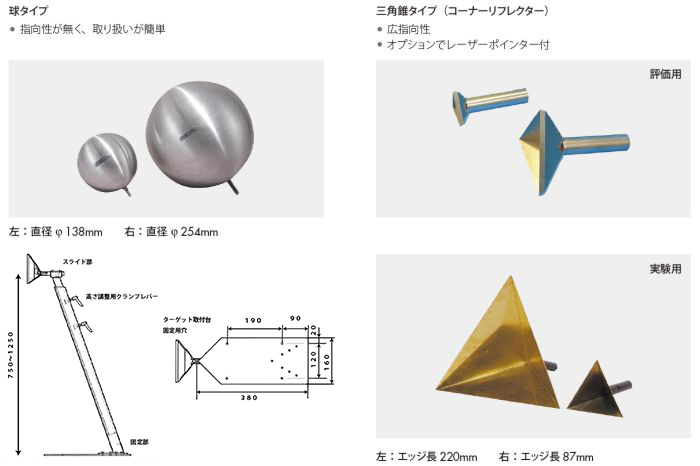

構成

エッジの長さ = 上図 a

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

球タイプ

部品番号 直径(mm) 最小使用周波数(GHz) 公称レーダー断面積RCS 取り付けボルト 重さ(g)
(m²) (dBsm)
KRTS-138 138 4.3 0.015 -18.3 1/4-20 UNC 200
KRTS-254 254 2.4 0.051 -12.95 3/8-16 UNC 660

三角錐タイプ(コーナーリフレクター)

部品番号 a(mm)
(エッジの長さ)
24GHz 60GHz  76.5GHz  79GHz
 (m²)  (dBsm)  (m²)  (dBsm)  (m²)  (dBsm)  (m²)  (dBsm)
KRTC-20 20 0.004 -23.67 0.0268 -15.72 0.0436 -13.61 0.0465 -13.33
KRTC-30 30 0.022 -16.63 0.1357 -8.674 0.221 -6.56 0.235 -6.284
KRTC-50 50 0.168 -7.759 1.047 0.2000 1.702 2.310 1.815 2.590
KRTC-100 100 2.681 4.282 16.75 12.24 27.24 14.35 29.05 14.63
KRTC-150 150 13.57 11.33 84.82 19.28 137.90 21.40 147.04 21.67
KRTC-200 200 42.89 16.32 268.07 24.28 435.8 26.39 464.73 26.67
*エッジの長さに対応

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

球タイプ
球タイプ 球の直径(mm)または公称レーダー断面積(m²あるいはdBsm
KRTS- ( )

三角錐タイプ(コーナーリフレクター)
三角錐タイプ 指定周波数(GHz) その時の公称レーダー断面積
(m² あるいはdBsm)
実験用:T、評価用:E P(レーザーポインターが必要な場合)
KRTC- (    ) (    ) (    ) (    )

三角錐タイプ エッジの長さ(mm) 実験用:T、評価用:E P(レーザーポインターが必要な場合)
KRTC- (    ) (    ) (    )
*パイロンのご要求に対してはご相談ください。
*部品番号例: 60GHzでRCS0.2dBsmの実験用コーナーリフレクタ(レーザーポインタ付)→ KRTC-60-0.2-T- P
