レーダークロスセクション(RCS)測定システム/レーダークロスセクション(RCS)評価システム

Model No. XRC
Feature
キーコムは高度なミリ波・マイクロ波システム開発力を用いて、各種レーダーおよびレーダーテストシステムを開発しています。
また、標準レーダーターゲットと共にレーダー標的、例えば航空機、船舶および自動車などのレーダークロスセクション(RCS)を高精度に測定できるシステムも各種取り揃えております。

レーダーシステム/ミリ波レーダー開発・製造/マイクロ波レーダー開発・製造 はこちら
レーダーテストシステム/レーダー評価システム/レーダー測定システム(ミリ波・マイクロ波) はこちら

1. レーダークロスセクション(RCS)測定システム/レーダークロスセクション(RCS)評価システム

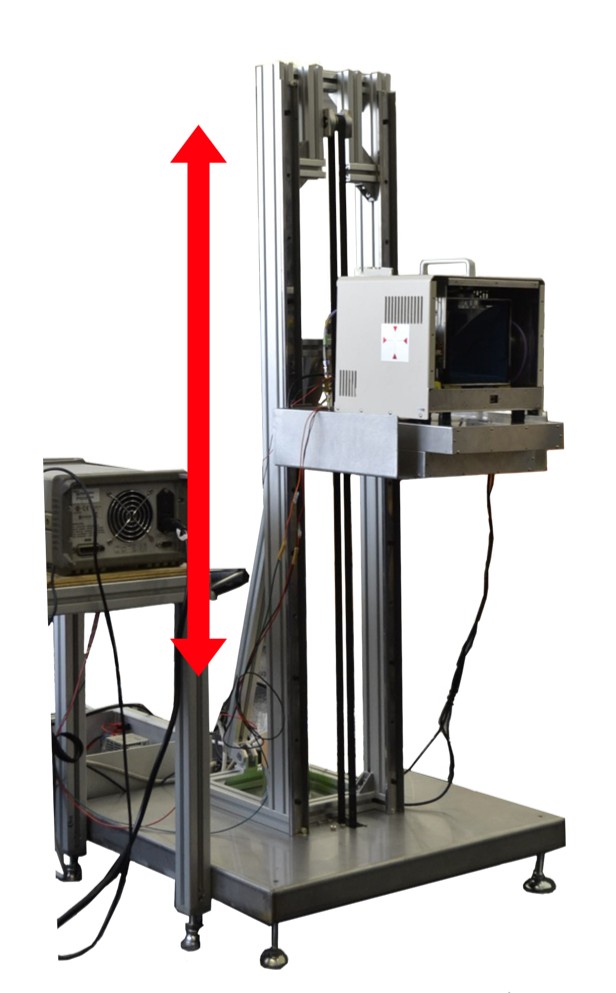

イメージングレーダー   接近タイプRCS測定システム
RCS04   RAT08

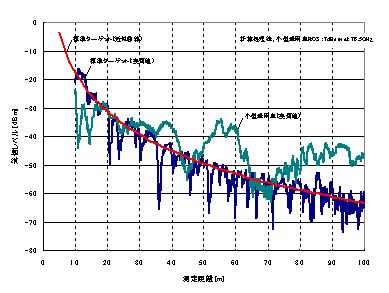

RCS(レーダークロスセクション)の測定
- 車載用レーダーが実際に対象物を概ねリアルタイムでイメージング可能

◇侵入者監視、移動体監視(全周監視用オプションあり)
◇レベル計
◇流体の流動解析
  キーコムでは、自動車・航空機・自転車・人等のレーダーターゲットからの反射の強さ、レーダークロスセクション(RCS)を効率的に測定し評価するシステムを多数取り揃えております。イメージングタイプのRCS測定システムでは、ターゲットのそれぞれの部分からの反射の強さを色分けし、2次元あるいは3次元表示させることで、ターゲット全体のイメージを分かり易く提供し、反射の強い部分と弱い部分を明確に把握することができます。

RCS イメージング評価システム   円筒型近傍界遠方変換レーダ断面積(RCS)測定システム
RAT06   RCS03
機体等の電波の反射分布を映像化することによって、電波吸収材料の改善および機体形状の改善等に寄与します。
一方、反射波の位相を考慮した合成を行うことにより、機体の部分毎のRCSおよび全体のRCSも算出できます。
  2つのプローブアンテナの垂直方向移動と測定対象物の回転移動を組み合わせて、 円筒状にニアフィールド測定を行い、
測定結果をファーフィールドに変換します。

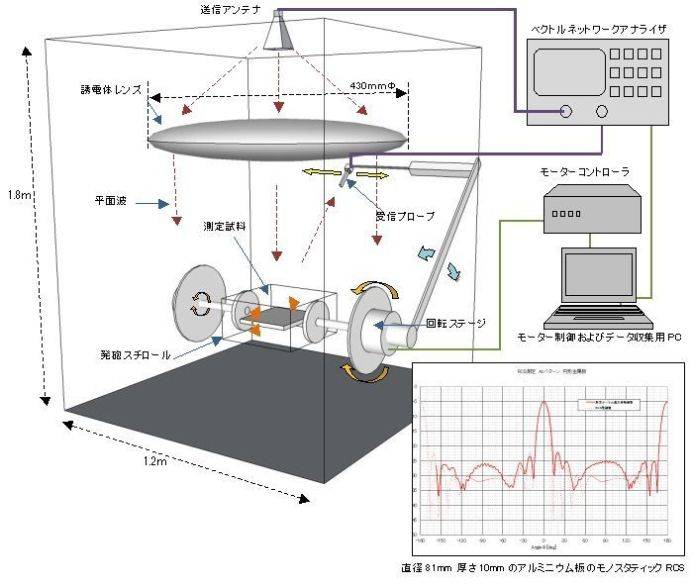

コンパクトレンジ 近傍界遠方変換 モノスタティック/バイスタティック RCS(レーダー反射断面積)測定システム-01   コンパクトレンジ、近遠変換RCS測定システム-02
RCS01   RCS02
・コンパクトレンジの平面波送信機能を使用して、EI方向に移動可能なマストに取り付けた 計測用アンテナを使用して近傍界の受信を行います。
・ ターゲットをAz方向に回転して、 ターゲット全方位を測定します。
・ 受信アンテナをコンパクトレンジアンテナの中央全面に配置すると、モノスタティック測定が、脇に配置すると、バイスタティック測定が可能になります。
・ 受信データをもとに、数学的遠方界処理を行い、RCSおよび画像を評価できます。
・ カセグレンアンテナなどを利用し、モノスタティックばかりでなく、バイスタティックのRCSを測定できます。
  回転している測定対象物に平面波を照射し、その対象物からの反射波を希望する角度で受信します。その後、近傍遠方変換を行うことによって、RCSを算出します。

76.5GHz RCS準遠方測定システム
RCS05
76.5GHz のRCS(Radar Cross Section:レーダー断面積)を簡易的に測定するシステム です。RCS 値が既知のコーナーリフレクタをリファレンスにして、ターゲットのdBm 値から RCS 値を算出します。回転ステージと連動させることによって、ターゲットを任意の角度範 囲で回転させながら測定することが可能です。

2. レーダークロスセクション(RCS)測定システム/レーダークロスセクション(RCS)評価システム 評価用ジグ

76GHz帯基準レーダー   レーダー標準ターゲット(球・三角錐/コーナーリフレクター)
PAR02   RES02
1. 誘電体レンズアンテナにより、アンテナ指向角を全角10°から2°まで連続可変できます。
2. LOG AMPにより、受信レベルを高精度で計測し、DC電圧に変換して出力します。
3. 距離精度は±15cmと高精度です。
4. 特定小電力機器なので無線局免許や従事者資格は不要です。
  ■球タイプ
特徴
指向性が無く、取り扱いが簡単
■三角錐タイプ(コーナーリフレクター)特徴
広指向性
オプションでレーザーポインター付き

シリコーンファントム(シリコンファントム)
EMA06
衝突防止レーダーの走行テスト(走行試験、実走試験)、携帯電話の比吸収率(SAR)測定、ウエアラブ通信用実験などに用いる人体用ファントムで、電気定数はIEEE1528に基づいています。
○皮膚だけが分離できるようにすることもできます。 ご相談下さい。
○穴加工などは容易です。



3. RCSシミュレーションソフトウェア

RCSシミュレーションソフトウェア(高精度電磁波計算システム:ACES)
SFW03
電波応用システムは現在多様な分野に組み込まれております。
その中で電磁波の散乱は直接目にすることが不可能であり、従来よりシミュレーション技術が盛んな領域となっています。
電磁波の散乱評価には、
行列方程式に基づく数値解法(低周波解法)
対象物体の電気長が大きい場合に有効とされる高周波解法
に大別されます。
高周波解法は50年あまりの長い歴史があり、近似精度の向上を目的に様々な手法が提案されています。
本ACESでは、電波が物体に照射されるときに流れる高周波電磁流を基に散乱界を評価する
物理光学的回折理論(PTD)
を採用しております。






下記は製品名のみの参考目次です。詳細をご覧になりたい場合には、上部のリンクをクリックしてください。
FMCWレーダー
FMCWレーダ送受信部
pbr71
1.小型・軽量です。
2.高方位分解能が得られます。
3.操作が簡単です。(LAN経由で画面を観測できます。)
FMCWタイプ気象レーダー 空中線部
pbr72
1.平坦なフレームに、反射鏡を取り付けているため、送受の指向性が一致します。
2.送受信アンテナを分離している為、送受信のアイソレーションが取れます。
3.レドーム部が斜めになっている為、雪が積もりません。
4.レドームを容易に外すことができます。

パルスレーダー
パルスドプラーレーダー
par73
1.特定小電力レーダですので、無線免許が不要です。
2.準リアルタイムに受信波を表示することが可能です。
3.受信信号をパソコンにCSV形式で取り込める為、詳細なデータ解析が可能です。

24GHzエッジレーダー(パルスレーダー)
par01002011015-01
本レーダは、50cmから35mの範囲において、高精度で距離測定が可能です。
・特定小電力レーダですので、無線免許が不要です。
・ネットワークを使用する事により、高い拡張性と遠隔監視を実現しています。

フェイズドアレーレーダー
フェイズドアレーレーダー
rad74
アジマスは機械的に、エレベーションは電子的に走査します。
なお、アンテナはスロットアレータイプです。
レーダー標準ターゲット
レーダー標準ターゲット(球・三角錐/コーナーリフレクター)
res 02
■球タイプ
 特徴
 指向性が無く、取り扱いが簡単
■三角錐タイプ(コーナーリフレクター)特徴
 広指向性
 オプションでレーザーポインター付き
レーダー評価(測定)システム
レーダーテストシステム(RTS)ME7220A
rat01

・複数の目標物距離にある移動ターゲット(他車両または路傍物) をシミュレートすることで実状況での動作を保証
・送信機・受信機・アンテナ性能を定量化することにより、レーダ モジュールの特性安定化が可能
・機能が統合しているので外部機器なしにレーダ信号出力と 周波数測定が可能


レーダーアライメントシステム(RAS)SM5899
rat02
①自動車バンパー付近のレーダーのアライメント調整
②レーダカバーの特性試験(伝送損失とビームチルト)

アクティブタイプレーダー評価(測定)システム
rat03002070622-01
小型レーダー、たとえば自動車衝突防止用レーダーなどの距離精度、目標点でのパワー、及び上下、左右の角度精度が測定できます。

パッシブレーダーテストシステム(Passive RTS) - 79GHz, 76.5GHz, 24GHz
rat09
誘電体導波路により遅延線路を構成しているため伝搬モードがTEMモードであり、遅延時間に周波数依存性が少なく、金属導波管に比べても挿入損失が少ないパッシブレーダーテストシステムです。79GHz用、76.5GHz帯用、24GHz帯用の3種類のタイプがあります。

パッシブタイプレーダー評価(測定)システム
rat04002070521-01
小型レーダー、たとえば自動車衝突防止用レーダーなどの距離精度、目標点でのパワー、及び上下、左右の角度精度が測定できます。

自動車用近距離状況認識レーダー評価(測定)システム
rat05002080602-04
24GHzや76GHzのインパルスレーダーなどの評価システムです。
高速走行時に後方から接近する車両や車線変更時に後方車両の存在を知らせてくれるレーダーがあります。
これらに用いるレーダーは、微弱な電波で、しかも広い空間に電波を出します。

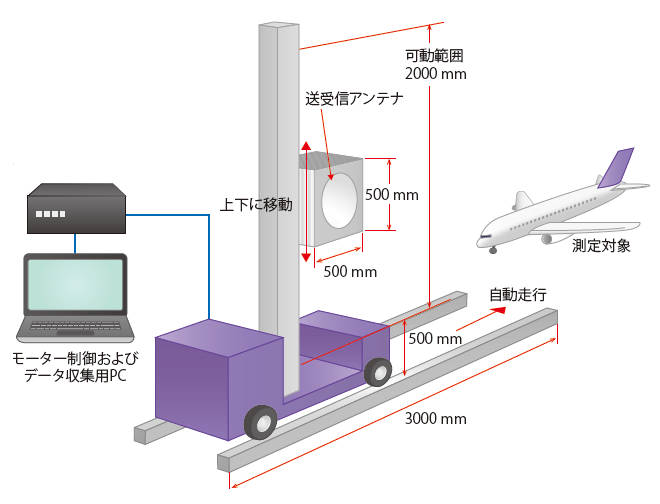

接近タイプRCS測定システム
rat08
目標に向かって移動しながらRCSを測定します。

RCS イメージング評価システム
rat06
機体等の電波の反射分布を映像化することによって、電波吸収材料の改善および機体形状の改善等に寄与します。
一方、反射波の位相を考慮した合成を行うことにより、機体の部分毎のRCSおよび全体のRCSも算出できます。

レーダーシステム開発
レーダーシステム開発・製造
mrs01002021206-09
ご要望・目的に応じた各種周波数のレーダーおよび高度計を開発・製造します。
