ミリ波DCカット

Model No. dcc01002020721-01
Feature

内部導体がDCカットされているタイプです。
ミリ波に使用するのはもちろんですが、低周波も通過するタイプは、超高速パルス用に最適です。

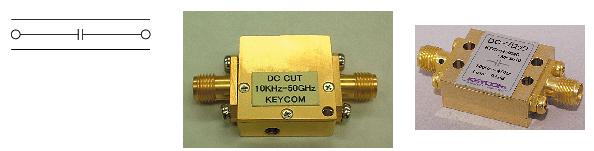

構成

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号 DCC261 DCC262 DCC401 DCC402 DCC501 DCC502
特性インピーダンス(標準)[Ω] 50
最低周波数(-3dB) [Hz] 10k 3M 10k 3M 10k 3M
最高周波数 [GHz] 26.5 26.5 40 40 50 50
耐電圧  (V)(最大) 15 50 15 50 15 50
反射減衰量 (dB)(最大) -16
コネクタ APC2.9(f)(f) APC2.9(f)(f) APC2.9(f)(f) APC2.9(f)(f) V(f)(f) V(f)(f)
大きさ(mm) コネクタ部は含まない 35 (L) x 15 (W) x 8 (H)
*コネクタにオスが必要な場合は、ご指定ください。
