ロボット用ケーブルの屈曲寿命

Catalog No. rbl10

1.試験方法

1サイクル:a→b→a→c→a
導体温度が260 degree以下での寿命です。
*測定データはいずれも保証値ではありません。

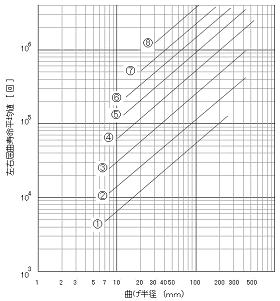

2.曲げ半径と屈曲寿命

導体断面積 mm2
① 0.2
② 0.3
③ 0.5
④ 0.75
⑤ 1.25
⑥ 2.0 P2.0B
⑦ 3.5 P3.5B
⑧ 5.5

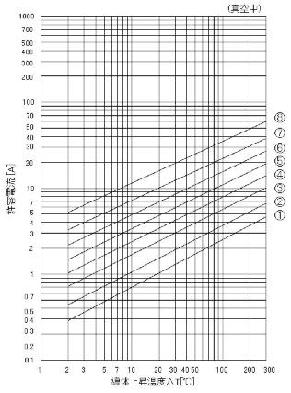

3.ケーブルの定格電流

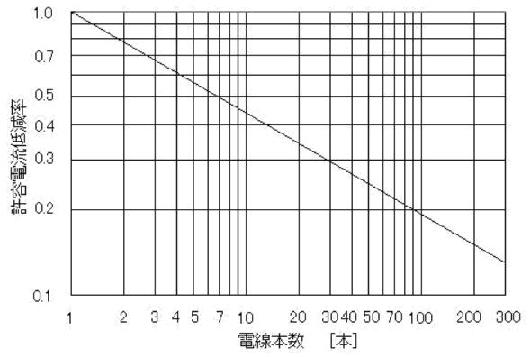

4.ケーブルの心線数に対する許容電流低減率

注)電線束中の電線に電流の著しく小さいものがあるときは、その条件を除いて構いません。
