Sパラメータ方式　　反射法および透過法
同軸管、導波管タイプ
比誘電率、誘電正接、比透磁率
(εr'/tanδ/ μr'/ μr'')測定装置・システム

本測定装置は、反射法および透過法の2つの測定法で測定できるようになっており、目的に応じて使い分けが出来ます。また、双方とも複素εrと複素μrが同時に測定できますが、各測定法の使い分けを次に示します。
なお、電波吸収材料の吸収率と反射率は複素εrと複素μrから計算により求めます。

＊反射法＊
薄い試料の測定に適しています。(2mm以下)
tanδが小さい材料の測定が正確に出来ます。(0.01以上)
治具の数が少なくてすみます。
＊透過法＊
厚い試料の測定に適しています。(2mm以上)
損失の大きい材料の測定に適しています。0.1以上)
反射法治具に追加治具が必要です。

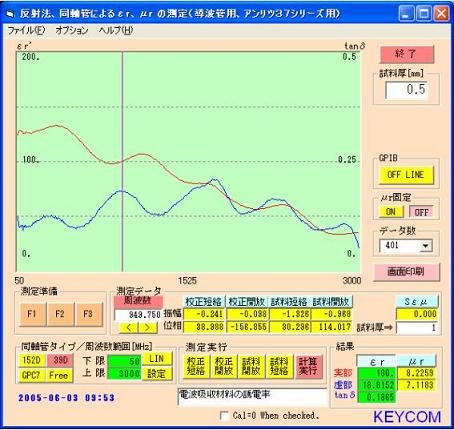

測定はコンピュータで行いますが、その特長を次に示します。
＊ 横軸を周波数にした、εr'、tanδ、μr、μr"がグラフの形で表示されます。また、すべてのデータはエクセルなどに対応して取り出せます。ですからデータ加工、論文等への記載など文書への利用が可能です。
従って、データの加工、論文等への記載など文書への利用が容易です。

拡張性
＊測定キットの追加により、フリースペース法による測定も可能です。
