無電源電源装置(UPS)及び周波数変換装置(CVCF)

Model No. UPS
Feature

無停電電源装置(中・大規模設備向けUPS: Uninterruptible Power System)は、電源装置の一種で、蓄電池などの電力を蓄積する装置を内蔵し、外部からの電力供給が途絶えても一定時間決められた出力で電力を供給することができる装置です。

周波数変換装置(CVCF:Constant Voltage Constant Frequency)は、商用電源の周波数を必要な電源周波数に変更する装置です。

周波数変換装置 ※受注製造商品

CVCF400Hzシリーズ



航空機、船舶や特殊用途に使用できる入出力周波数400Hzの無停電電源装置です。


定格出力 10kVA~20kVA 30kVA~75kVA
給電方式 常時インバータ給電方式
交流入力 3相3線または4線、200V,120Vまたは115V、400Hz
バイパス入力 3相3線または4線、200V,120Vまたは115V、400Hz
交流出力 3相3線または4線、200V,120Vまたは115V、400Hz
概略寸法
W x H x D [mm]
2000x2000x1100 2500x2000x1100

無停電電源装置 ※受注製造商品

UPS50/60Hzシリーズ



商用電源を使用する工場、プラント、通信等あらゆる用途に対応します。

定格出力 10kVA~20kVA 30kVA~50kVA
給電方式 常時インバータ給電方式
交流入力 単層2線、3相3線または4線、200Vまたは100V、50/60Hz
バイパス入力 単層3線、3相3線または4線、200Vまたは100V、50/60Hz
交流出力 単層3線、3相3線または4線、200Vまたは100V、50/60Hz
バックアップ時間 5,10,15,30分(蓄電池数による)
概略寸法
W x H x D [mm]
1500x2000x1100 2000x2500x1100

蓄電池盤 ※受注製造商品

ロッカータイプ



収容可能量 1ロッカーあたりMSE-100を45個収容
概略寸法
W x H x D [mm]
1500x2000x1000

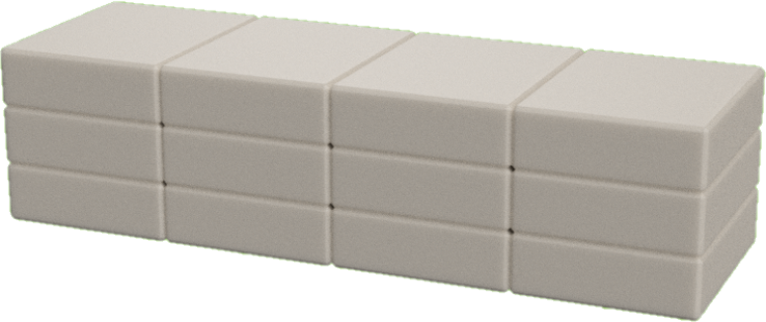

スチール棚タイプ



収容可能量 棚1つあたりMSE-100を12個収容
概略寸法
W x H x D [mm]
1300x2000x1100
