Feature

自動車や家電など、私たちの身の回りの機器がIoT化していく中で、EMC/EMI試験の重要性が高まっています。

高度かつ精密な電気・電子部品の集積が進む中、これらが１つの製品・システムとして連携して動作し、間断なく通信するためには、各々のパーツから発せられる電磁波の影響を極力抑制する必要があります。

キーコムでは、最先端の精密機器に用いる素材・材料の測定を日々実施しておりますが、その経験・ノウハウが詰まったEMC対策製品を製造・販売しています。

EMS(電磁耐性):外部からの電磁波で、電子機器が影響を受けること。(例:放射電磁界・バースト・雷サージ等)
EMI(電磁干渉):内部からの電磁波で、他の電子機器に影響を与えること。

製品・システム一覧

コンパクト3m法(電磁妨害対策評価)EMC対策用ケース材料評価システム
EMC対策品 [emc,ema,fssw]
EMCアンプ [amp']
EMC/EMI/EMS(電磁妨害/電磁耐性)用アンテナ [ant']

フレキシブル同軸ケーブルアセンブリ [mmt']
ステルスデスク [emb]
ミリ波モジュール2.5次元マッピングシステム [SYS]
大型 XYスキャナタイプ電界強度測定システム [SYS]

対応規格と測定項目

項目	仕様
対応規格	1.CISPR(国際) 2.VCCI(日本) 3.FCC(米国)
測定項目	■イミュニティ試験 1.静電気放電(IEC 61000-4-2) 2.放射RF電磁界(IEC 61000-4-3) 3.バースト波雑音(IEC 61000-4-4) 4.雷サージ雑音(IEC 61000-4-5) 5.RF連続波伝導(IEC 61000-4-6) 6.電力周波数磁界(IEC 61000-4-8) 7.電圧ディップ･短時間停電(IEC 61000-4-11) ■エミッション試験 1.電界強度(10kHz~1,000MHz.~18GHz) 2.雑音端子電圧(電源線、信号線) 3.電源高調波(IEC 61000-3-2) 4.フリッカ(IEC 61000-3-3)

1. コンパクト3m法EMC対策用ケース材料評価システム

	1.1. コンパクト3m法(電磁妨害/対策特性評価システム [emc01]		1.2. (空洞共振器法)EMC対策用ケース材料評価システム [emc71]
	電波暗室なしで測定できます。高さ1.2m、幅60cm角のコンパクトサイズです。・3m法や10m法に準じた測定が電波暗室なしで可能(0.5~26.5GHz) ・システムが縦型のため、試料交換が容易・減衰が少なくネットワークアナライザのみで測定可能。・近距離でも平面波で測定でき、あらかじめ校正することで3m法や10m法に準じた測定が可能。・測定試料をXYステージなどで移動させることにより、測定試料の不要電波放射源を遠方界で観察することが可能		導電タイプの電波吸収機能付導電ケース等の材料を評価するシステムです
	Detail!		Detail!

2. EMC対策品（電波吸収シート、ノイズサプレッションシート、RFIDシート、固体ファントム

	2.1. 電波吸収シート(ピラミッド) [EMC80]		2.2. 低周波は通過、高周波は吸収タイプ電波吸収シート [EMC81]
	キーコムの電波吸収シートは精度の高いεr'、μ'r測定システムおよび、電波吸収量測定システムを用いて開発・製造されています。		ミリ波レーダーの横にミリ派用電波吸収シートを置く。このとき、低周波のEMCテスト中なので、ミリ派用電波吸収シートを低周波を通過させたい。この場合に低周波は通過するが、ミリ波は吸収する電波吸収シートは用ります。
	Detail!		Detail!
	2.3. 電波吸収パネル [EMC83]		2.4. 電波暗箱 [ANB02]
	移動しやすい電波吸収パネルです。ご希望の周波数に合わせ、作成いたします。キャスターなしとキャスターありの2タイプがあります。この他、電波吸収ボックス、電波吸収室内室なども製作いたします。		小型レーダー、たとえば自動車衝突防止レーダーなどの距離精度、目標点でのパワー、および上下、左右などの角度精度などを測定するための暗箱です。
	Detail!		Detail!
	2.5. 電波吸収ボックス [EMC85/EMAB-79G-01]		2.6. 3m法/10m法電波暗室 [EMA08]
	自動車に取り付けられたレーダーなどをテストするための電波吸収ボックスです。以下の特長があります。電波の反射が小さく斜入射波の吸収が大きいコンパクトで設置および移動が容易高さ・長さの調整が容易		様々な測定ニーズに対応した電波暗室で、3m法と10m法に対応します。国際規格に準拠したテスト環境を提供します。自動車を搬入して試験を行うことも可能です。
	Detail!		Detail!
	2.7. 自由空間定在波測定システム [FSSWM02]		2.8. ノイズサプレションシート [ema01]
	電波暗室内の無響特性を測定するシステムです。受信アンテナが電動で上下左右に移動、角度も柔軟に調整が可能で、より精度の高い評価を行うことができます。		ノートパソコンや携帯電話の発振防止やEMC対策のための製品です。問題の箇所に貼ることによってノートパソコン等の性能を改善します。
	Detail!		Detail!

	2.9. 近傍界高性能低周波(300MHz-1GHz)用ノイズサプレションシート [ema04]		2.10. 超広帯域電波吸収フィルム [ema03]
	本製品は標準的なシートに比べ、2-3倍以上もの性能を持っています。		通常、ディスプレイケースには、鉄やアルミニウム、またはアルミニウム蒸着付プラスチックを用いますが、ケース内部が共振器化する中で、不要電磁波が100倍にも500倍にも増幅し、その一部がケースの穴やケーブルまたは画面から漏れてくるという大きな問題があります。この問題を解決するために、超広帯域電波吸収フィルムが有効です。
	Detail!		Detail!
	2.11. EMCシールドチューブ(電線ハーネスの電磁保護用) [ema05]		2.12. RFID改善シート [ema02]

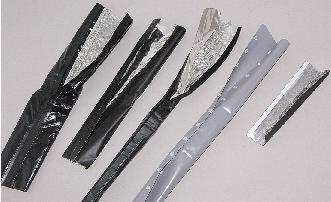

	ジッパーで簡易にケーブルを包めます。多数の電線を装置内に配設した後、結束されたハーネスを包み込む形で取り付け、電磁シールド効果を向上させます。ご使用環境条件によって、5種類のチューブ基材に対して4種類の接合方法と5種類のシールド付加方法の組み合わせを選択できます。		RFIDを金属板に貼るとき、本RFID改善シートを挿入して貼ると感度の低下を防止できます。
	Detail!		Detail!
	2.13. 自由空間定在波測定システム [FSSWM02]		2.14. シリコーンファントム [ema06]
	電波暗室内の無響特性を測定するシステムです。受信アンテナ電動で上下左右に移動、角度も柔軟に調整が可能で、より精度の高い評価を行うことができます。		携帯電話の比吸収率(SAR)測定、ウエアラブ通信用実験などに用いる人体用ファントムで、電気定数はIEEE1528に基づいています。頭部のみ、手のみ、全身、等のタイプがあり、皮膚を分離できるタイプも製作可能です。
	Detail!		Detail!

3. EMCアンプ[amp']

	3.1. ローノイズアンプ　(低温タイプ) [UPJ05]		3.2. ローノイズアンプ　(常温タイプ) [AMP46]
	低温用の超低雑音増幅器です。アウトガスがなく、極めてNFが低いことが特長です。		-高出力 -低NF -小型タイプ -短TAT
	Detail!		Detail!
	3.3. 中出力アンプ [AMP07]		3.4. 高出力アンプ [AMP06]
	-広帯域-中出力 -取り扱いが簡単 -保護回路内蔵		-20W　出力電力シリーズ -取り扱いが簡単 -保護回路内蔵
	Detail!		Detail!

	3.5. パルスアンプ(増幅器) [AMP02]		3.6. DC-440MHz 90dB ログアンプ [AMP47]
	幅1nsecのパルスに適した高増幅パルス増幅器です。		入力信号周波数DC～440MHz、ダイナミックレンジ90dBの小型ログアンプです。応答速度が速いのでパルス幅30ns以上の信号入力レベルを測定することができます。 +3.3V～+5V単電源で動作します。
	Detail!		Detail!

4. EMC/EMI/EMS用アンテナ

	4.1. 放射イミュニティー用アンテナ [ant45]		4.2. EMI測定アンテナ [ant46]

	Detail!		Detail!

5. 同軸ケーブル/低損失マイクロ波用ケーブル

	5.1. フレキシブル同軸ケーブルアセンブリ [mmt02]
	フレキシブル同軸ケーブルを使用していますので、装置内に取り付けるとき、手で自由に曲げられます。なお、測定用のケーブルとしても最適です。
	Detail!

6. ステルスデスク

	6.1. ステルスデスク [emb01]

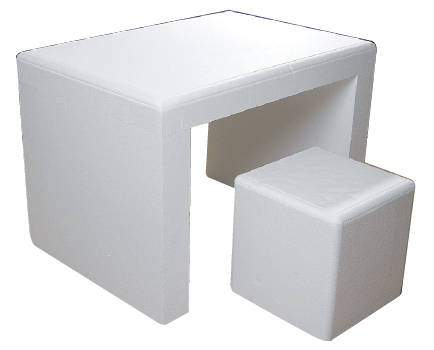

	電波暗室内で使用する机、および椅子です。CISPR/A/614/FDISに定めた測定法によって、CISPR16-4/FDISに定義されるUlabを計算すると、ステルス机およびチェアーの影響は1dB以下です。そのため、電波暗室内での使用に非常に適しています。※机のみ(椅子は含まれません。)
	Detail!

7. ミリ波モジュール2.5次元マッピングシステム

	7.1. ミリ波モジュール2.5次元マッピングシステム [SYS18]
	ミリ波モジュール各点の周波数および電力を測定し、マッピングします。
	Detail!

8. 大型XYスキャナタイプ電界強度測定システム

	8.1. 大型 XYスキャナタイプ電界強度測定システム [SYS19]

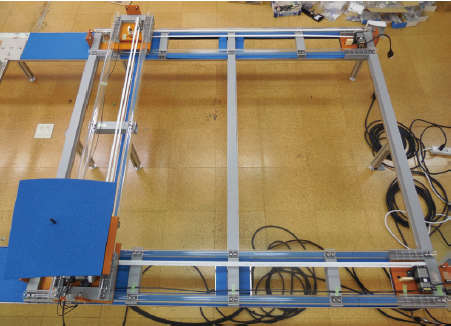

	大型プリント配線板や装置に近接（100 ～ 200mm 程度）して小型アンテナをX-Y 方向にスキャンし電磁界分布を観測します。なお、小型アンテナは電界用磁界用および電磁界用を準備しています。
