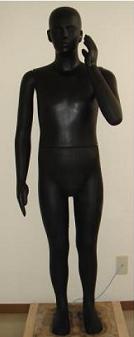

シリコーンファントム(シリコンファントム）

Model No. EMA06
Feature
衝突防止レーダーの走行テスト（走行試験、実走試験）、レーダーシステムの開発、携帯電話の比吸収率(SAR)測定、ウエアラブル通信用実験などに用いる人体用ファントムで、電気定数はIEEE1528に基づいています。
○皮膚だけが分離できるようにすることもできます。　ご相談下さい。
○穴加工などは容易です。

構成

比誘電率、導電率は最適の方法で測定します。
指導:北海道大学大学院 情報科学研究科名誉教授

オーダー情報 - 部品番号（もしくはご要望） をお知らせください

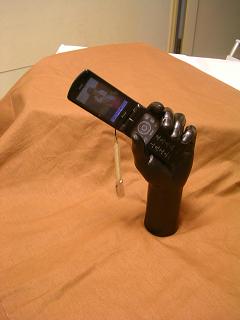

部品番号　頭部（約6kg) 部品番号　全身（約55kg) 部品番号　腕（約3.5kg) 部品番号　手首（約0.6kg) 部品番号　手首（台座付）（約1kg) 周波数 比誘電率:ε'r 導電率:K (S/m)
EMF100M-020 EMF100M-030 EMF100M-040 EMF100M-050 EMF100M-060 90~110 (MHz) 42.0±4.0 0.30±0.1
EMF09G-020 EMF09G-030 EMF09G-040 EMF09G-050 EMF09G-060 0.7~1.1 (GHz) 41.5±4.2 0.97±0.15
EMF2.0G-020 EMF2.0G-030 EMF2.0G-040 EMF2.0G-050 EMF2.0G-060 1.8~2.2 (GHz) 40.0±4.0 1.40±0.21
EMF2.4G-020 EMF2.4G-030 EMF2.4G-040 EMF2.4G-050 EMF2.4G-060 2.2~2.6 (GHz) 39.2±3.9 1.80±0.27
EMF3.8G-020 EMF3.8G-030 EMF3.8G-040 EMF3.8G-050 EMF3.8G-060 3.6~4.0 (GHz) 37.2±3.7 3.20±0.48
EMF5.2G-020 EMF5.2G-030 EMF5.2G-040 EMF5.2G-050 EMF5.2G-060 5.0~5.4 (GHz) 36.0±3.6 4.70±0.7
EMF24G-020 EMF24G-030 - - - 20~30 (GHz) 34* 8*
EMF77G-020 EMF77G-030 - - - 70~85 (GHz) 30* 30*


*キーコムによる日本人男子測定値

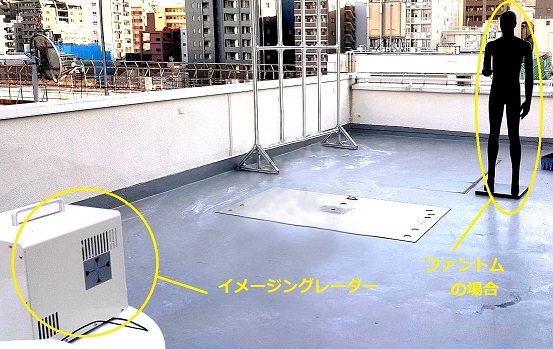

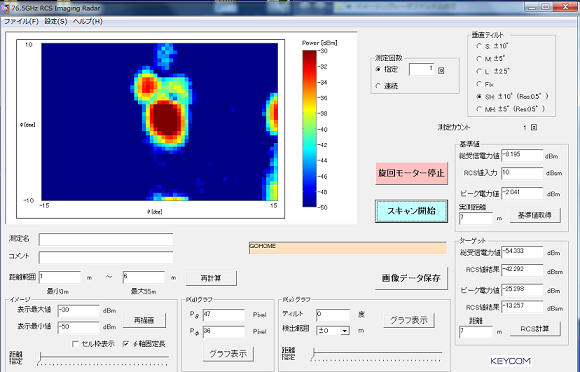

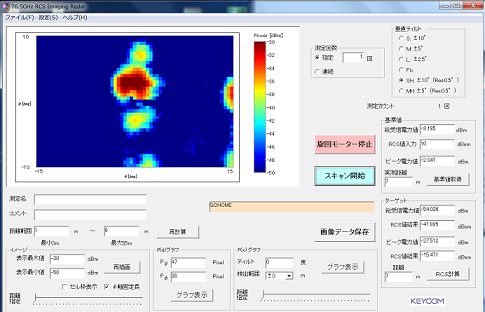

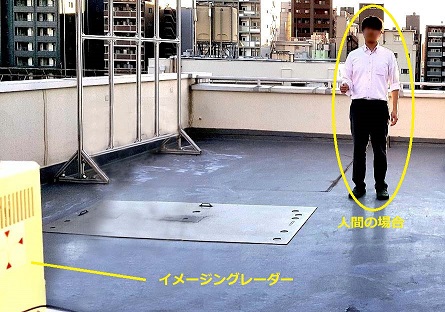

実際の人間とファントムのRCSイメージ比較
