ケーブル・ケーブルアセンブリ

Model No. xcc
Feature

各種資料

  ロボットケーブル (クリーンケーブルの一部、含む) (総合案内)
  👉総合案内

  ロボット用補償導線 [RBC01]
  👉webカタログ

  クリーンケーブル (ロボットケーブルの一部、含む) (総合案内)
  👉総合案内

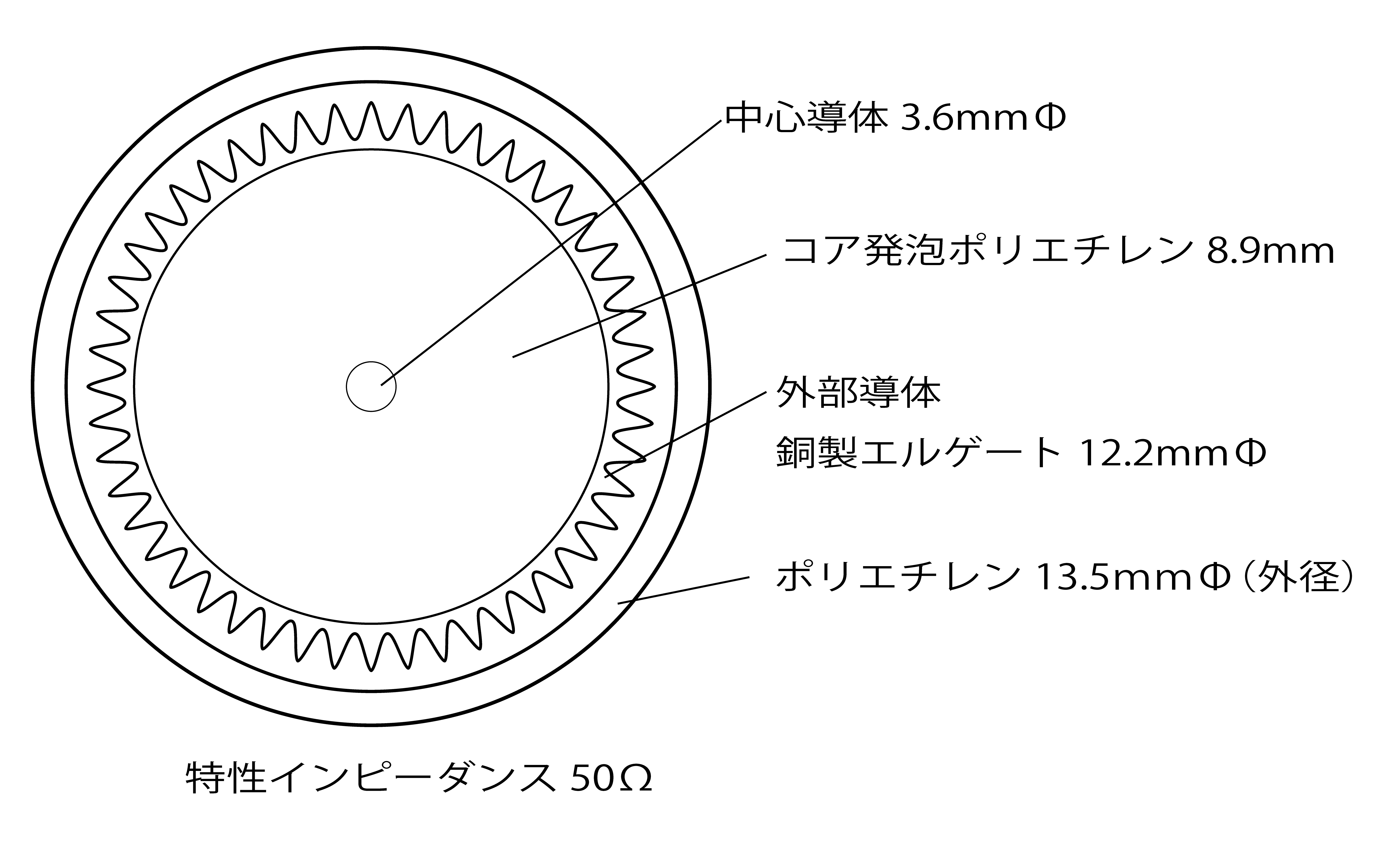

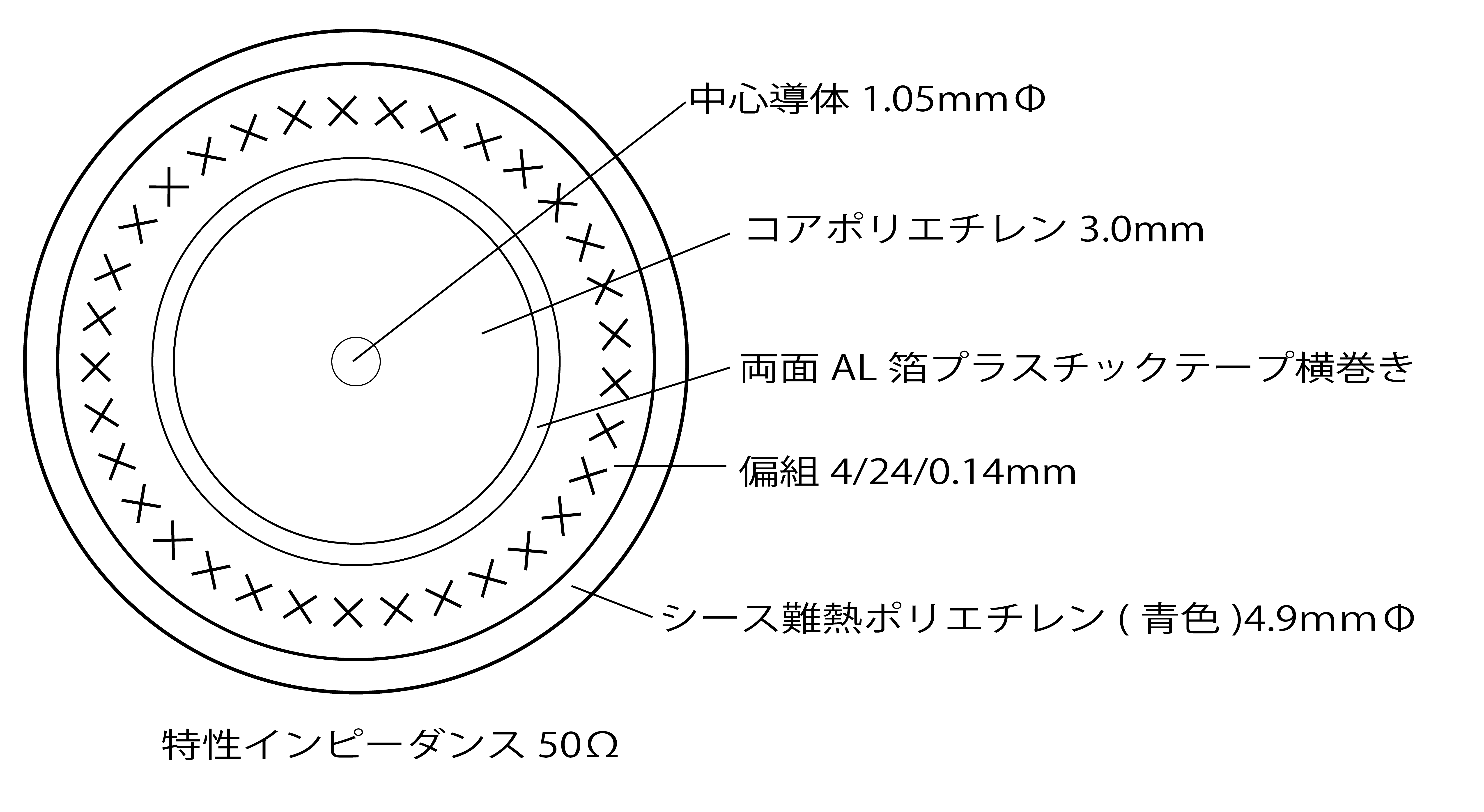

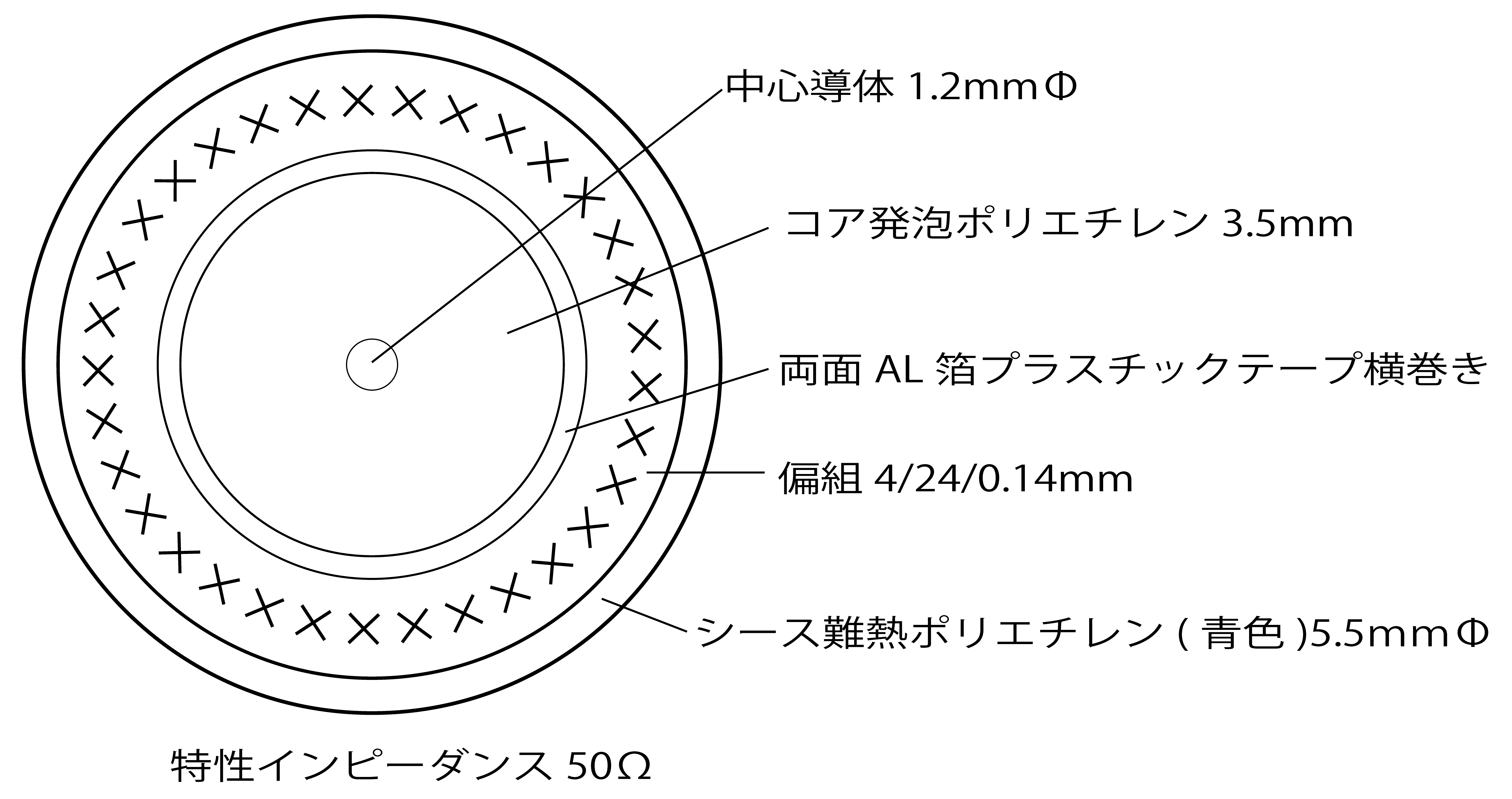

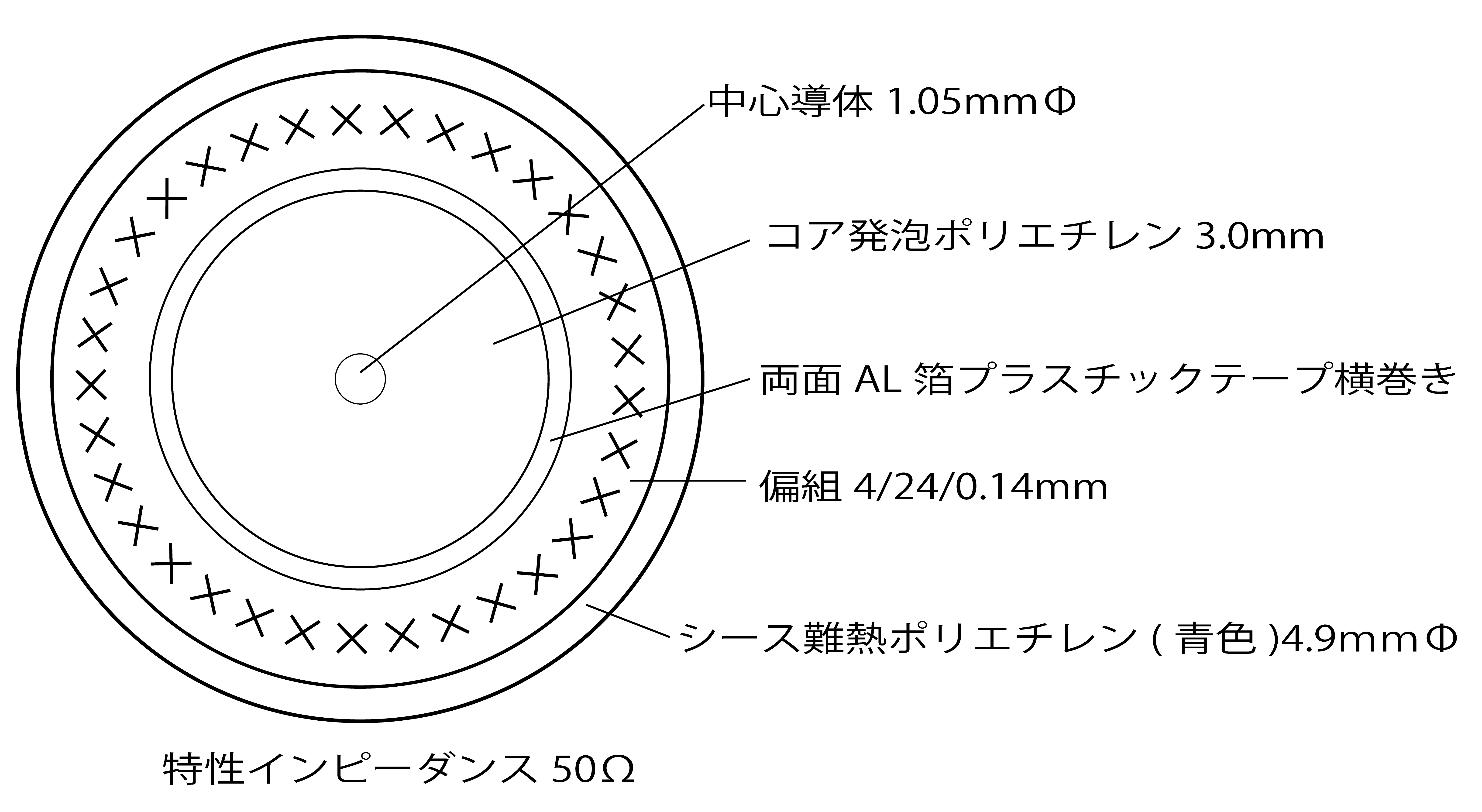

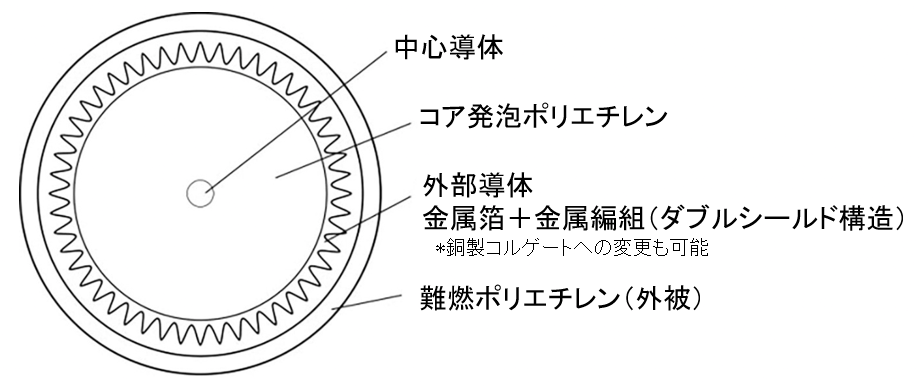

  ミリ波・マイクロ波伝送路(同軸ケーブル他) (総合案内)
  👉総合案内

  超低温用伝送線路(ケーブル)およびシステム (総合案内)
  👉総合案内






下記は製品名のみの参考目次です。詳細をご覧になりたい場合には、👉総合案内または、👉webカタログのリンクをクリックしてください。

ロボット用ケーブル

  ロボット用ケーブル (総合案内)
  👉総合案内


品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ジャケット材質 ケーブル外径
ねじれ可動部用3心ケーブル R3A0203V rbl04002020218-09 0.2SQ可撓撚り 80度 難燃PVC φ3.9mm
IEEE-1394対応ロボットケーブル R1D0302-1SV rbl05002041122-13 AWG#28/、#26 105度 難燃PVC φ6.1mm
3対シールド付ロボットケーブル R1B0303SV   0.3SQ可撓撚り 105度 難燃PVC φ6.2mm
6対シールド付ロボットケーブル R1B0306SV rbl01002950422-08 0.3SQ可撓撚り 105度 難燃PVC φ7.0mm
5心ロボットケーブル R1A0305SV rbl02002010718-07 0.3SQ可撓撚り 105度 難燃PVC φ5.2mm
電力用同軸ロボットケーブル R1X0.75SQ2 rbl03002020218-09 075SQ 75度 PVC φ7.0mm
フラットタイプ多心ロボットケーブル 3-R1B0306-
R1A0305-01
  0.3SQ可撓撚り 105度 難燃PVC 7mm×19mm

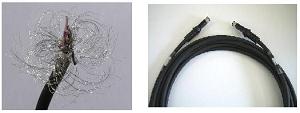

  6対シールド付ロボット用ケーブル [RBL01]
  👉webカタログ

○ 屈曲寿命が非常に長いです。
○ 曲げ半径30mmで前後に180度ずつ屈曲して1回とし500万回後、
・導体抵抗の上昇は認められませんでした。
・ジャケットに切れなどは発しませんでした。
・ケーブルを分解したとき、導体切れ、絶縁体切れなど、異常は認められませんでした。
○ 端部およびケーブル外被からほこりが出ません。
・クリーンルームでの可動使用ができます。
○ 圧着端子が使用できます。

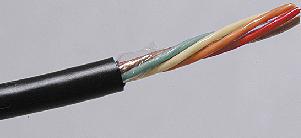

  5心(5芯)ロボット用ケーブル [RBL02]
  👉webカタログ

○ 屈曲寿命が非常に長いです。
○ 曲げ半径30mmで前後に180度ずつ屈曲して1回とし500万回後、
・導体抵抗の上昇は認められませんでした。
・ジャケットに切れなどは発しませんでした。
・ケーブルを分解したとき、導体切れ、絶縁体切れなど、異常は認められませんでした。
○ 端部およびケーブル外被からほこりが出ません。
・クリーンルームでの可動使用ができます。
○ 圧着端子が使用できます。

  ロボット用電力同軸ケーブル [RBL03]
  👉webカタログ

シールド特性の良い電力用の同軸形ロボットケーブルです。なお、以下の特長があります。
● 屈曲寿命が非常に長いです。
曲げ半径30mmで前後に180度ずつ屈曲して1回とし、200万回後、
・ 導体抵抗の上昇は認められませんでした。
・ ジャケットに切れなどは発しませんでした。
・ ケーブルを分解したとき、導体切れ、絶縁体切れなど、異常は認められませんでした。
● 端部およびケーブル外被からほこりが出ません。
・ クリーンルームでの可動使用が出来ます。
  ねじれ可動部用ケーブル [RBL04]
  👉webカタログ

ねじれに対する耐久性が非常にあります。
長さ100mmのケーブルを左右に180度ねじって1回として120万回後、
・導体抵抗の上昇は認められませんでした。
・ジャケットに切れなどは発しませんでした。
・ケーブルを分解したとき、導体切れ、絶縁体切れなど、異常は認められませんでした。
・端部およびケーブル外被からほこりが出ません。クリーンルームでの可動使用ができます。
・圧着端子が使用できます。
  IEEE-1394 タイプロボットケーブル [RBL05]
  👉webカタログ

IEEE-1394 タイプロボットケーブルです。
○ 屈曲寿命が非常に長いです。
○ 曲げ半径30mmで前後に180度ずつ屈曲して1回とし500万回後、
・導体抵抗の上昇は認められませんでした。
・ジャケットに切れなどは発しませんでした。
・ケーブルを分解したとき、導体切れ、絶縁体切れなど、異常は認められませんでした。
○ 端部およびケーブル外被からほこりが出ません。
・クリーンルームでの可動使用ができます。
○ 圧着端子が使用できます。

ロボット用補償導線

  補償導線(ロボット用)

タイプ 品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ジャケット材質 ケーブル外径
KX KXタイプロボット用1対補償導線 KX-R0B1 rbc02002030526-12 AWG#22 105度 PVC φ5.5mm
KX KXタイプロボット用4対補償導線 KX-R4B1 rbc02002030526-12 AWG#22 105度 PVC φ7.5mm
KX KXタイプロボット用10対補償導線 KX-R10B1 rbc02002030526-12 AWG#22 105度 PVC φ10.5mm

  補償導線(クリーン用)

タイプ 品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ジャケット材質 ケーブル外径
KX KXタイプクリーン1対補償導線 CKX-1-19/0.18   CA19/0.18 200度   φ3.0


ロボット用補償導線

  ロボット用補償導線 [RBC01]
  👉webカタログ

ローリングフレックス、屈曲およびねじれ寿命の長いロボット用の補償導線です。
熱電対を計器まで延長することは不経済なため、もっと安価でしかも熱起電力が熱電対と等しい線を延長線として使用します。これを補償導線といいます。なお、熱電対と補償導線との接続点の温度は、-20度~200度(JIS:150度、ANSI:200度)の範囲に限られます。

キーコムの補償導線はガラス繊維を使用していませんのでホコリが出ません。しかも配線時に手などがチクチクしたりしません。
なお、キーコムではJIS規格の導体を使用しています。
*接続点温度が200度になる場合はご相談下さい。
*この補償導線の使用できる周囲温度は-30度~100度です。

クリーン用補償導線

  クリーン用補償導線 [CCB09]
  👉webカタログ

熱電対を計器まで延長することは不経済なため、もっと安価でしかも熱起電力が熱電対と等しい線を延長線として使用します。これを補償導線といいます。なお、熱電対と補償導線との接続点の温度は-20度から200度(JIS:150度、ANCI:200度)の範囲に限られます。
キーコムの補償導線には、耐寒温度が低くまた耐熱温度の高いフッ素樹脂を使用しています。また、ガラス繊維を使用していませんので、ホコリが出ず、クリーンルームには最適です。しかも配線時に手などがチクチクしたりしません。

  クリーンロボット用補償導線 [CCB08]
  👉webカタログ

ローリングフレックス、屈曲およびねじれ寿命の長いクリーンロボット用の補償導線です。
熱電対を計器まで延長することは不経済なため、もっと安価でしかも熱起電力が熱電対と等しい線を延長線として使用します。これを補償導線といいます。なお、熱電対と補償導線との接続点の温度は、-20度~200度(JIS:150度、ANSI:200度)の範囲に限られます。キーコムの補償導線は耐寒温度が低く、また耐熱温度の高いフッ素樹脂を使用しています。さらに、キーコムの補償導線はガラス繊維を使用していませんのでホコリが出ず、クリーンルームには最適です。しかも配線時に手などがチクチクしたりしません。なお、キーコムではJIS規格の導体を使用しています。
*接続点温度が200度になる場合はご相談下さい。
・ 屈曲寿命が非常に長いです。
曲げ半径30mmで前後に180度ずつ屈曲して1回とし、300万回後
・導体抵抗の上昇は認められませんでした。
・ジャケットに切れなどは発しませんでした。
・ケーブルを分解したとき、導体切れ、絶縁体切れなど、異状は認められませんでした。

クリーンケーブル

  クリーンケーブル (総合案内)
  👉総合案内

  補償導線(クリーン用)

タイプ 品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ジャケット材質 ケーブル外径
KX KXタイプクリーン1対補償導線 CKX-1-19/0.18   CA19/0.18 200度   φ3.0
  クリーンケーブル

品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ケーブル外径
クリーン電線 F0.2SB   AWG#24 200度 φ1.6mm
DC3.5kV高電圧同軸タイプ
クリーンケーブル
LRQ-0.3E   AWG#24 200度 φ2.2mm
DC3.6kV高電圧同軸タイプ
クリーンケーブル
LRQ-0.2A   AWG#24 200度 φ2.9mm
KXタイプクリーン1対補償導線 CKX-1-19/0.18   CA19/0.18 200度 φ3.0
  クリーンロボット電線

品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ケーブル外径
クリーンロボット用耐熱電線 P3.5C   3.5SQ可撓 150度 φ3.3mm
クリーンロボット用耐熱電線 P3.5C1   3.5SQ可撓 150度 φ3.7mm
クリーンロボット用耐熱電線 P0.3B   0.3SQ可撓 260度 φ1.3mm
クリーンロボット用耐熱電線 P0.75B   0.75SQ可撓 260度 φ1.8mm
クリーンロボット用耐熱電線 P1.25B   1.25SQ可撓 260度 φ2.1mm
クリーンロボット用耐熱電線 P2.0   2.0SQ可撓 260度 φ2.7mm
クリーンロボット用耐熱電線 P3.5B   3.5SQ可撓 260度 φ3.0mm
高電圧クリーンロボット用耐熱電線 RQ0.3B   0.3SQ可撓 200度 φ1.6mm
DC3.5kV高電圧同軸タイプ
クリーンロボットケーブル
LRQ0.3B   0.3SQ可撓 200度 φ2.6mm
クリーンロボット補償導線 KX-CR0B1   CA#22(12/0.18) 200度
  クリーンロボットケーブル

品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ケーブル外径
クリーンロボット用耐熱電線 P3.5C   3.5SQ可撓 150度 φ3.3mm
クリーンロボット用耐熱電線 P3.5C1   3.5SQ可撓 150度 φ3.7mm
クリーンロボット用耐熱電線 P0.3B   0.3SQ可撓 260度 φ1.3mm
クリーンロボット用耐熱電線 P0.75B   0.75SQ可撓 260度 φ1.8mm
クリーンロボット用耐熱電線 P1.25B   1.25SQ可撓 260度 φ2.1mm
クリーンロボット用耐熱電線 P2.0   2.0SQ可撓 260度 φ2.7mm
クリーンロボット用耐熱電線 P3.5B   3.5SQ可撓 260度 φ3.0mm
高電圧クリーンロボット用耐熱電線 RQ0.3B   0.3SQ可撓 200度 φ1.6mm
DC3.5kV高電圧同軸タイプ
クリーンロボットケーブル
LRQ0.3B   0.3SQ可撓 200度 φ2.6mm
クリーンロボット補償導線 KX-CR0B1   CA#22(12/0.18) 200度
  クリーンロボット多心ケーブル

品名 型名 カタログ番号 導体サイズ 定格(耐熱)温度 ケーブル外径
1心ロボットクリーンケーブル R1C0301LF   0.3SQ可撓 150度
2心ロボットクリーンケーブル R1C0302LF   0.3SQ可撓 150度
3心ロボットクリーンケーブル R1C0303LF   0.3SQ可撓 150度
4心ロボットクリーンケーブル R1C0304LF   0.3SQ可撓 150度
5心ロボットクリーンケーブル R1C0305LF   0.3SQ可撓 150度
6心ロボットクリーンケーブル R1C0306LF   0.3SQ可撓 150度
7心ロボットクリーンケーブル R1C0307LF   0.3SQ可撓 150度
8心ロボットクリーンケーブル R1C0308LF   0.3SQ可撓 150度
9心ロボットクリーンケーブル R1C0309LF   0.3SQ可撓 150度
6対シールド付きロボットクリーンケーブル R1B0306SP   0.3SQ可撓 150度

クリーン用補償導線

  クリーン用補償導線 [CCB09]
  👉webカタログ

熱電対を計器まで延長することは不経済なため、もっと安価でしかも熱起電力が熱電対と等しい線を延長線として使用します。これを補償導線といいます。なお、熱電対と補償導線との接続点の温度は-20度から200度(JIS:150度、ANCI:200度)の範囲に限られます。
キーコムの補償導線には、耐寒温度が低くまた耐熱温度の高いフッ素樹脂を使用しています。また、ガラス繊維を使用していませんので、ホコリが出ず、クリーンルームには最適です。しかも配線時に手などがチクチクしたりしません。
  クリーンロボット用補償導線 [CCB08]
  👉webカタログ

ローリングフレックス、屈曲およびねじれ寿命の長いクリーンロボット用の補償導線です。
熱電対を計器まで延長することは不経済なため、もっと安価でしかも熱起電力が熱電対と等しい線を延長線として使用します。これを補償導線といいます。なお、熱電対と補償導線との接続点の温度は、-20度~200度(JIS:150度、ANSI:200度)の範囲に限られます。キーコムの補償導線は耐寒温度が低く、また耐熱温度の高いフッ素樹脂を使用しています。さらに、キーコムの補償導線はガラス繊維を使用していませんのでホコリが出ず、クリーンルームには最適です。しかも配線時に手などがチクチクしたりしません。なお、キーコムではJIS規格の導体を使用しています。
*接続点温度が200度になる場合はご相談下さい。
・ 屈曲寿命が非常に長いです。
曲げ半径30mmで前後に180度ずつ屈曲して1回とし、300万回後
・導体抵抗の上昇は認められませんでした。
・ジャケットに切れなどは発しませんでした。
・ケーブルを分解したとき、導体切れ、絶縁体切れなど、異状は認められませんでした。

クリーン・ロボット・ケーブル

  クリーン・ロボット用耐熱電線 [CCB01]
  👉webカタログ

屈曲寿命が長く、連続使用温度も260度と高く、しかもほこりやガスの発生の極めて少ないクリーンケーブルです。
  高電圧用クリーン・ロボットケーブル [CCB05]
  👉webカタログ

屈曲寿命が長く、しかも真空中においてもガスの発生の少ない高電圧用同軸ケーブルです。
なお、連続使用温度も高くなっています。

  高電圧・クリーン・ロボットケーブル(同軸タイプ) [CCB06]
  👉webカタログ

曲寿命が長く、しかも真空中においてもガスの発生の少ない高電圧用同軸ケーブルです。
なお、連続使用温度も高くなっています。
  1対シールド付きクリーンロボットケーブル [CCB04]
  👉webカタログ

1対シールド付ロボット用ケーブルです。
・ガスの発生が極めて少ないです。
・端部およびケーブル外被からホコリがでません。
・屈曲寿命が長く、可動部にも使用できます。
・圧着端子が使用できます。

連続使用温度:-250度~+200度
標準条長:100m(最短20m以上、切断以下)
巻姿:タバ

  6対シールド付クリーンロボットケーブル [CCB02]
  👉webカタログ

○ 屈曲寿命が非常に長いです。
○ 曲げ半径30mmで前後に180度ずつ屈曲して1回とし500万回後、
・導体抵抗の上昇は認められませんでした。
・ジャケットに切れなどは発しませんでした。
・ケーブルを分解したとき、導体切れ、絶縁体切れなど、異常は認められませんでした。
○ 端部およびケーブル外被からほこりが出ません。
・クリーンルームでの可動使用ができます。
○ 圧着端子が使用できます。

ミリ波・マイクロ波伝送線路

  ミリ波/マイクロ波フレキシブル同軸ケーブルアセンブリ [MMT02]
  👉webカタログ

フレキシブル同軸ケーブルを使用していますので、装置内に取り付けるとき、手で自由に曲げられます。なお、測定用のケーブルとしても最適です。
キーコムのケーブルアセンブルは長年の経験から、シンプルで実用的になっています。
誘電体に発泡PTFEを使用していますので、低ロスでしかも位相安定が大です。


  ミリ波/マイクロ波非磁性セミフレキシブル同軸ケーブルアセンブリ [MMT03]
  👉webカタログ

セミフレキシブル同軸ケーブルを使用していますので、装置内に取り付けるとき、手で自由に曲げられ、しかも形をそのまま維持しています。なお、やり直しなどで数十回繰り返し曲げることが出来ます。非磁性タイプです。
  ミリ波/マイクロ波 セミリジッド同軸ケーブルアセンブリ [MMT04]
  👉webカタログ

セミリジッド同軸ケーブルを使用していますので、あらかじめ曲げ加工をしておけば 装置内への取り付けが容易です。しかも、挿入損失も小さく反射減衰特性も良好です 。
  ミリ波誘電体導波路(米国デュポン社からプランケット賞受賞) [MMT01]
  👉webカタログ

伝送部は誘電体だけで出来ていて、ミリ波用の極めて低い挿入損失とフレキシブルなことを特長としています。
超低温と常温間の熱遮断・高電圧の遮断にも最適です。
(米国デュポン社からプランケット賞受賞製品)

超低温用/超電導用/超伝導用製品(伝送線路/ケーブルおよびシステム) (総合案内)

      👉総合案内

超低温用/超電導用/超伝導用ケーブル(超低温用/超電導用/超伝導用伝送線路)・ケーブル関連製品

  超低温用セミリジッドケーブル [UPJ02]
  👉webカタログ

熱伝導が低く、高温側からの熱の流入を極力防ぐことができます。
なお、目的に応じて下記から選べます。
DC-40GHz用が標準ですが、65GHz用まで対応可能です。
  超電導(超伝導)同軸ケーブルアセンブリ
(0.085″タイプNb-Nb超電導(超伝導)同軸ケーブル) [UPJ06]
  👉webカタログ

超低温用の超電導(超伝導)同軸ケーブルで、ニオビウムを使用しています。海外研究機関においても非常に多く使われています。

  超電導(超伝導)同軸ケーブルアセンブリ(強磁場用)
(0.085″タイプNbTi-NbTi超電導(超伝導)同軸ケーブル) [UPJ07]
  👉webカタログ

超低温用・強磁場用の超電導同軸ケーブルです。海外研究機関においても非常に多く使われています。
4K(ケルビン)以下で熱勾配のある場合での有用性が非常に高いケーブルです。
*熱伝導率が極めて低く、銅の1/3000、Nb(ニオブ)の1/300
*14T(テスラ/tesla)の強磁界まで使用可能
常温から4Kまでは👉銅内張ステンレス(SUS)ケーブルが有用です。
  誘電体導波路(米国デュポン社からプランケット賞受賞) [MMT01]
  👉webカタログ

伝送部は誘電体だけで出来ていて、ミリ波用の極めて低い挿入損失とフレキシブルなことを特長としています。
超低温と常温間の熱遮断・高電圧の遮断にも最適です。
  フィルタケーブル [UPJ22]
  👉webカタログ

細い同軸状のケーブルで大きな減衰が得られます。
  超低温用ツイスト信号ケーブル [UPJ24]
  👉webカタログ

ツイストペアですので、コモンモードノイズが極めて低減されます。
また、シールドパイプの中にツイストケーブルを挿入しますと、高温側からの熱流入を防ぐことができます。
  超低温同軸ケーブル用プラグコネクタ(MMCX・GPPO タイプ) [UPJ13]
  👉webカタログ

φ0.33 mm 同軸ケーブル用のプラグコネクタです。
  銅製セミリジッドケーブルアセンブり [UPJ25]
  👉webカタログ
