真空用製品

Model No. XBC
Feature

1.  クリーンケーブル

キーコムは優れたロボット用ケーブルの技術を応用し、ケーブルの端部からホコリの出ないケーブル、クリーンタイプなども準備しています。使用する材料を厳選し、アウトガスがありません。もちろん可動してもほこりは出ません。
キーコムは、耐ノイズケーブルおよびコネクタに対する豊富な資料に基づき、FCC対応、各種電磁ノイズ対応など、お客様の御希望を実現化しています。

1.1.  クリーンケーブル 技術資料

  1.1.1.  クリーンケーブル(アウトガスレスケーブル) [CCB03]
  ケーブルを真空状態や加熱状態にしますとガスを発生することがあります。すると、真空度を低くしたり、他の製品の純度を低くしたり、観察窓をくもらせたりします。 米国航空宇宙局(NASA)および日本の宇宙航空研究開発機構(JAXA)が推奨する試験方法 ASTM E595-77(STANDARD TEST METHOD FOR TOTAL MASS LOSS AND COLLECTED VOLATILE CONDENSABLE MATERIALS FROM OUTGASSING IN A VACUUM ENVIRONMENT)を用い、また、同様に推奨している判定基準に合格している材料もしくは部品番号の材料を用いています
  Detail!

1.2.  クリーンケーブル 製品ラインナップ

  1.2.1.  クリーン・ロボット用補償導線 [CCB08]
  熱電対を計器まで延長することは不経済なため、もっと安価でしかも熱起電力が熱電対と等しい線を延長線として使用します。これを補償導線といいます。なお、熱電対と補償導線との接続点の温度は-20°C から200°C (JIS:150°C、ANCI:200°C)の範囲に限られます。
キーコムの補償導線には、耐寒温度が低くまた耐熱温度の高いフッ素樹脂を使用しています。また、ガラス繊維を使用していませんので、ホコリが出ず、クリーンルームには最適です。しかも配線時に手などがチクチクしたりしません。
  Detail!
  1.2.2.  クリーン・ロボット用耐熱電線 [CCB01]

屈曲寿命が長く可動部に使用可能です。
連続使用温度も260°Cと高く、しかも真空中においてもほこりやガスの発生の極めて少ないクリーンケーブルです。
  Detail!

  1.2.3.  高電圧用同軸タイプ・クリーン・ロボットケーブル [CCB06]

屈曲寿命が長く、しかも真空中においてもガスの発生の少ない高電圧用同軸ケーブルです。
なお、連続使用温度も高くなっています。
  Detail!
  1.2.4.  極細高電圧用同軸タイプ・クリーン・ロボットケーブル [CCB05]

屈曲寿命が長く、しかも真空中においてもガスの発生の少ない高電圧用同軸ケーブルです。
なお、連続使用温度も高くなっています。
  Detail!
  1.2.5.  高電圧用クリーン・ロボットケーブル [CCB06]

屈曲寿命が長く、しかも真空中においてもガスの発生の少ない高電圧用同軸ケーブルです。
なお、連続使用温度も高くなっています。
  Detail!
  1.2.6.  6対シールド付クリーンケーブル [CCB02]

屈曲寿命が非常に長い6対シールド付きクリーンケーブルです。
*端部およびケーブル外被からほこりが出ません。
*クリーンルームでの可動使用ができます。
*圧着端子が使用できます。
*曲げ半径30mmで前後に180度ずつ屈曲して1回とし500万回後、
- 導体抵抗の上昇は認められませんでした。
- ジャケットに切れなどは発しませんでした。
- ケーブルを分解したとき、導体切れ、絶縁体切れなど、異常は認められませんでした。
  Detail!

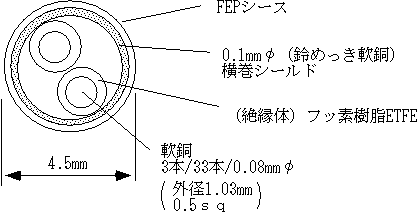

  1.2.7.  1対シールド付ロボット用クリーンケーブル [CCB04]

 1対シールド付ロボット用ケーブルです。
・ガスの発生が極めて少ないです。
・端部およびケーブル外被からホコリがでません。
・屈曲寿命が長く、可動部にも使用できます。
・圧着端子が使用できます。
連続使用温度:-250度~+200度
標準条長:100m(最短20m以上、切断以下)
巻姿:タバ
  Detail!

2.  真空用大電力同軸ケーブルアセンブリ

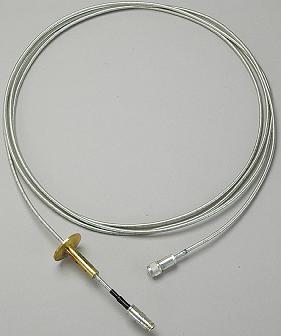

  2.1.  真空用大電力同軸ケーブルアセンブリ [VCC01]

真空内で大電力のマイクロ波が利用できる同軸ケーブルアセンブリです。高いヒートサイク ル耐性とリークタイト性が特長です。なお、下部コネクタ付近は150°Cの高温にも耐える構成になっています。
  Detail!

3.  ハーメチックシールアダプタ(真空用部品)

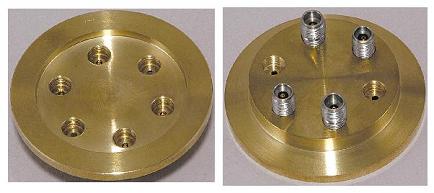

  3.1.  ハーメチックシールアダプタ(真空用部品) [UPJ23]

高真空が確保できるアダプタです。各種フランジ付きも製作いたしますのでご相談ください。
  Detail!
