超広帯域電波吸収フィルム(透明フィルム)

Model No. ema03002070405-09
Feature

プラズマディスプレイや液晶ディスプレイの構成と対策箇所を下記の図に示します(図:ディスプレイの構成と電磁波漏れ対策箇所)。

通常、ケースには、鉄やアルミニウム、またはアルミニウム蒸着付プラスチックを用います。

その際、ケースの穴は導電性シートを用いて防ぐこと、取り付けは導電性ガスケットを介して行い、ケースが電気的に宙に浮いてアンテナにならないようにすること、などの対策を行います。

しかし最近、ケース内が共振器になり、不要電磁波が100倍にも500倍にも増幅してしまい、この一部がケースの穴やケーブルまたは画面から漏れてくるという大きな問題があります。
この問題を解決するために超広帯域電波吸収フィルムが有効です。

製品イメージ

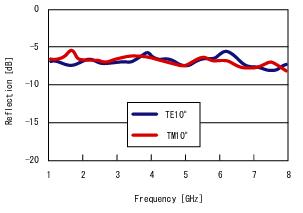

超広帯域電波吸収フィルムの反射特性

本製品は、広帯域にわたって電波吸収します。なお、これは、面抵抗値を60π[Ω/□] にコントロールしたフィルムです。反射減衰量の周波数を下図に示しますが、1GHzから8GHzにわたって一様に6dB減衰しています。

オーダー情報 - 部品番号(もしくはご要望) をお知らせください

部品番号 サイズ
UWA-188-450-10A 450mm×10m
