自由空間定在波測定システム

Model No. FSSWM-02

電波暗室内の無響特性を測定するシステムです。
受信アンテナが電動で上下左右に移動、角度も柔軟に調整が可能で、より精度の高い評価を行うことができます。

構成

パーツ	詳細	数量
ステージ部 X、Y、Z　電動ステージ部 θ、φ　手動ステージ部	X、Y、Z移動幅：1m、電動電動部ピッチ：1mm θ：360度、10度ピッチ、手動仰角φ：-60度～90度、10度ピッチ	1台

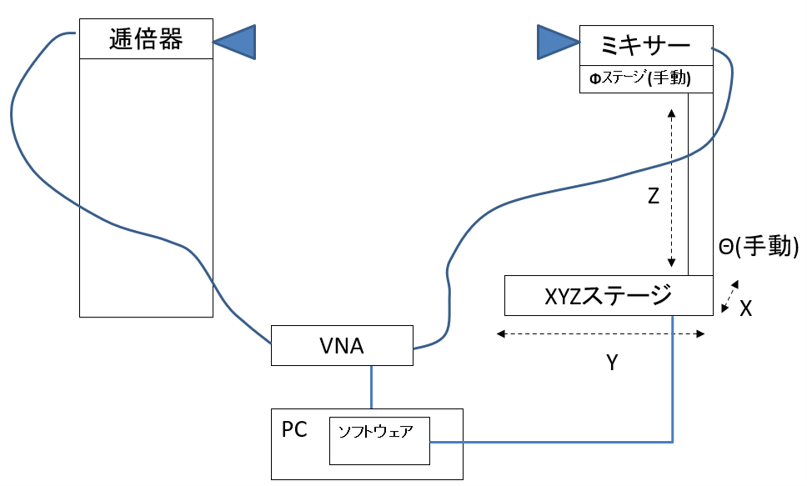

ステージ駆動用ソフトウェア	あり *下図参照	1式
ホーナアンテナ	WR12、ゲイン23dBi　計2個	1式
金属導波管	ストレートタイプ・ツイストタイプ（90°）WR-12　各2個　計4個	1式
電波吸収処置	加工して天板部、ミリ波受信部に貼り付ける	1式
ベクトルネットワークアナライザ（ミリ波部を含む）	別途	1式

XYZステージを制御し、PCからアンテナのXYZ位置を設定できます。

お客様の測定機器にカスタマイズした測定機能を実装しますので、お客様所有のPC経由でVNAの制御、
測定データの取得が可能になります。

測定位置と測定タイミングを指定することにより、スケジュールを作る機能を実装します。
作成したスケジュールを使用して、複数の測定を自動で実行できます。

XYZステージの制御についてはSDKを提供いたしますので、お客様によるXYZ制御プログラムの開発も可能です。
