DPS01 マイクロストリップラインタイプ 共振法
比誘電率/誘電正接 測定システム
[フィルム, シート, Dk, Df, εr', tanδ, 誘電損失, 測定装置]

Model No. DPS01
セラミック材料など加工できない材料に最適です。表面にタッチすれば測定できます。周波 数が800MHz から14GHz において比誘電率が概ね1 から40 で誘電体損失の比較的小 さい材料および極薄シート材料の比誘電率および誘電正接を測定する測定器・システムです。なお、本測定法については、2006 年度European Microwave conference で発表しました。
H.Suzuki, "Microwave measurement of complex permittivity of thick plate by placing the
material under test on a microstripline resonator" Eu Mc 21 -4, 2006, Manchester, uk.

測定試料例

プリント基板用誘電体

仕様

周波数 800MHz~14GHz
比誘電率 1.05~20  精度±7%
誘電正接 0.001~0.05
試料厚 10μm~0.5mm, 0.5mm~50mm

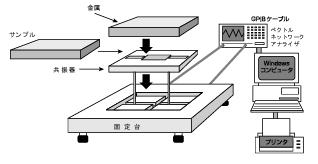

構成

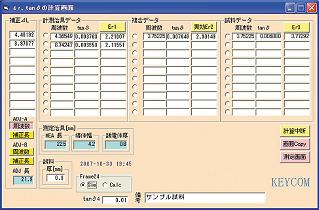

測定データ例

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号 品名 仕様 試料の大きさ
FS-01 固定台 大きさ 250mm×130mm×50mm
R-0.9A 共振器(校正用共振器含む) 周波数 900MHz 用 50x150mm
R-2A 共振器(校正用共振器含む) 周波数 2GHz 用 30x80mm
R-5A 共振器(校正用共振器含む) 周波数 5GHz 用 10x30mm
R-10A 共振器(校正用共振器含む) 周波数 10GHz 用 10x20mm
DMP-41 共振法プログラム
(複合誘電体変換ソフト、比誘電率、誘電正接
計算ソフト)

CM06D-AA-1000 同軸ケーブルアセンブリ(1m) 周波数により、適切なケーブルをご提案いたします(2本)。
VNA ネットワークアナライザ ご希望の場合には適切なものをご提案いたします。
PC Windows PC ご希望の場合には適切なものをご提案いたします。
GP-01 GPIBインターフェース
*共振周波数は試料なしの場合です。試料をのせると共振周波数は低くなります。
*校正用の共振器が測定用とセットになっています。
