周波数変化法
同軸管、導波管タイプ
比誘電率、誘電正接 (Dk, Df / εr', tanδ)
測定装置・システム

Model No. DPS09
小さな試料で測定可能! 低tanδ材料に適!!
小さな試料で測定が可能な、閉鎖系の測定システムです。
低誘電正接の測定に適しています。
原理上、試料と治具の間に隙間ができるため精度は落ちますが、この手法しか測定できない帯域をカバーします。

> 高誘電正接の場合や透磁率も測定したい場合はこちら

仕様

測定周波数 10MHz-110GHz
測定範囲内の有意レンジ
εr' 1.50-500   精度±3%
tanδ 0.001-20   精度±20% / ±0.001

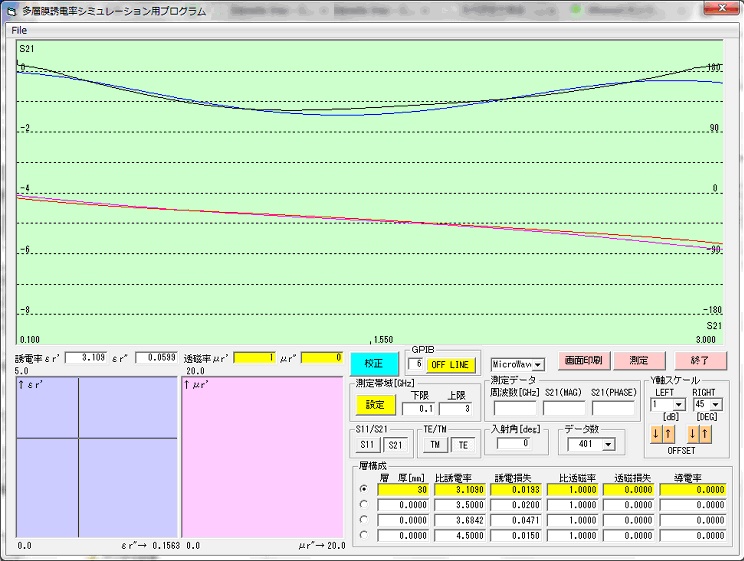

データ例

  周波数変化法 摂動法
測定対象 MCナイロン 30mm MCナイロン
測定周波数 0.1GHz-3GHz 1GHz
εr'  3.10 @1GHz 3.09
tanδ 0.019 @1GHz 0.0160


オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

品名 詳細 部品番号

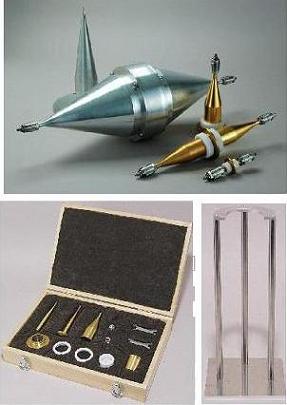

同軸管タイプ 測定キット 39D用 (測定周波数 10M-3GHz)
試料の大きさ : 外径38.91-38.95φ 内径16.02-16.06φ
CM-39TB+SH
  GPC7用 (測定周波数 500M-12GHz)
試料の大きさ : 外径6.93~ 6.96φ 内径3.06~ 3.10φ
CM-7TB+SH
導波管タイプ 測定キット WR770用(測定周波数 0.96-1.4GHz)
試料の大きさ :195.5 x 97.7mm
CM-770TB+SH
  WR430用(測定周波数 1.7-2.6GHz)
試料の大きさ : 109.2 x 54.6 mm
CM-430TB+SH
  WR284用(測定周波数 2.6-3.9GHz)
試料の大きさ : 72.1 x 34.0 mm
CM-284TB+SH
  WR187用 (測定周波数 3.94-5.9GHz)
試料の大きさ : 47.5x22.1mm
CM-187TB+SH
  WR137用 (測定周波数 5.4-8.1GHz)
試料の大きさ : 34.82x15.76mm
CM-137TB+SH
  WR90用 (測定周波数 8.2-12.4GHz)
試料の大きさ : 22.83x10.13mm
CM-90TB+SH
  WR62用 (測定周波数 12-18GHz)
試料の大きさ : 15.76x7.86mm
CM-62TB+SH
  WR42用 (測定周波数 18-26.5GHz)
試料の大きさ : 10.63x4.28mm
CM-42TB+SH
  WR28用 (測定周波数 26.5-40GHz)
試料の大きさ : 7.08x3.52mm
CM-28TB+SH
  WR19用 (測定周波数 40-60GHz)
試料の大きさ : 4.74 x 2.35mm
CM-19TB+SH
  WR12用 (測定周波数 61-90GHz)
試料の大きさ : 3.06 x 1.51mm
CM-12TB+SH
  WR10用 (測定周波数 90-110GHz)
試料の大きさ : 2.00 x 1.98mm
CM-10TB+SH
同軸管用 固定装置 同軸管用 校正・測定キット 精密取付固定具 03KO
計算ソフトウエア(Windows対応) 周波数変化法プログラム DMP-002040619-01
測定用同軸ケーブル 透過法:2本 Ex.) CM06D-APC2.9(m)APC2.9(m)-1000
GPIB接続ケーブル   GP-01
ベクトルネットワークアナライザ お持ちでない場合には、御見積りいたします。お持ちの場合には、型番をお知らせ下さい VNA
Windows ノートPC
(セッティングサービス および 使用方法説明込)
  CP
