摂動方式 試料穴閉鎖形 空洞共振器法
極薄シート用
比誘電率/誘電正接(εr', tan δ)測定装置・システム
Catalog No.dps18002031022-11
試料のマイクロ波におけるεr およびtan δを測定する摂動法の高精度測定装置です。
また、これは1992年にJISC2565としてJIS規格に定められている方法を、試料を挿入する穴を金属で閉鎖することにより、測定精度を高めたものです。
また、ASTMD2520にも準拠しています。
さらに測定精度の高い改良版を2005年1月に発売開始しました。
・ εr ±1% tan δ ±3% の高精度測定
・0.1μm極薄膜 測定可能
・多層体(蒸着膜等) 測定可能
・固体・シート・フィルム・粉体・液体(オイル等を含む)・多層構造体等の測定が可能
・簡単な操作
・測定範囲 200MHz-20GHz |
*温度可変等のご希望がございましたら、お気軽にご相談ください。
仕様
| 測定可能試料 |
・多層構造体 ・粉体 ・液体 ・レドームカバー ・誘電体共振器 ・強誘電体 |
| |
・プリント基板 ・フィルム ・シート ・電波吸収体 |
| |
(代表的な場合についてのみ、記載しています。上記以外のものについてはお問い合わせ下さい) |
| 周波数 |
200MHz-20GHz (単点測定) |
| |
標準品:300MHz, 1, 2.3, 5, 10, 20 GHz |
| |
その他の周波数は注文生産いたします。 |
| ε r' (比誘電率) |
1-150 (一般的な場合、tan δの大きさによって測定できるε r'の大きさが変わります。) |
| ε r'精度 |
最大±1% |
| tan δ (誘電損失) |
解像度 5×10-6-0.1 精度±3% |
| 温度範囲 |
通常仕様:常温 |
| |
特殊仕様:ご相談ください |
| 測定器等 |
・ベクトルネットワークアナライザ、スカラネットワークアナライザ、または受信器付シンセサイズドスイーパ |
| |
・Windows PC(ナショナルインスツルメント製GPIBボード付き) |
| 共振器操作器 |
重さ:約10kg
高さ:約320mm
底辺:300mmφ |
| 1GHzキャビティ |
重さ:約8kg |
| 5GHzキャビティ |
重さ:約1.25kg |
試料形状
| フィルム |
フィルムとして存在していれば測定可能(多層構造も測定可) |
| |
縦 30mm (±0.1mm) 横 30mm
(横は厚みにより変更あり) |
| 棒状 |
直径1-7mmφもしくは2-3mm角程度(周波数により異なる) |
| |
例)
1GHz →直径10mmφ以下
5GHz→直径4mmφ以下 10GHz→直径1mmφ以下
長さ→30mm (±0.1mm) |
| その他 |
お問い合わせ下さい |
ご発注の仕方(下記モデル番号もしくはご要望をお知らせください)
| 品名 |
仕様 |
モデル番号 |
| 共振操作器 |
|
COE-01 |
| 共振器キット |
1GHz近辺用共振器キット |
TMR-1A |
| *ご希望の周波数がない場合にはご相談ください |
2GHz近辺用共振器キット |
TMR-2A |
| |
2.45GHz近辺用共振器キット |
TMR-2.45A |
| |
3GHz近辺用共振器キット |
TMR-3A |
| |
5GHz近辺用共振器キット |
TMR-5A |
| |
5.8GHz近辺用共振器キット |
TMR-5.8A |
| |
10GHz近辺用共振器キット |
TMR-10A |
| |
20GHz近辺用共振器キット |
TMR-20A |
| 摂動方式共振器法測定プログラム |
|
DMP-25 |
| 校正用セミリジッド同軸ケーブルキット(全共振器に共通) |
|
|
| 同軸ケーブルアセンブリ (1m) 適切なもの 2本 |
|
CM06D-AA-1000 |
| 温度調整装置(常温-200 degree) |
|
TCOV-04 |
| GPIB接続ケーブル |
|
GP-01 |
| ネットワークアナライザ |
合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。 |
| Windows PC(プリンタ付) |
合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。 |

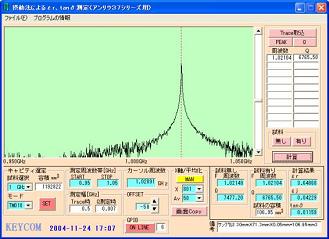

測定画面例
 |
 |
| |
300MHz共振器 |

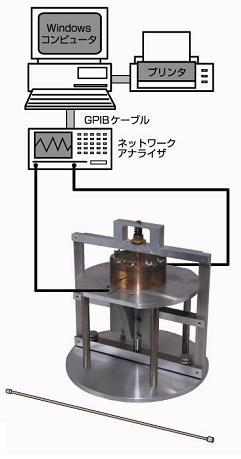

構成
