プローブ方式(ショート)
比誘電率/誘電正接(εr'/tanδ)測定装置・システム

Model No. DPS25
Feature

・低周波(100KHz)から高周波(10GHz)まで測定が可能です。
・固体、液体を試料として使用できます。
・試料面に垂直方向に電界があり、マイクロストリップラインおよびストリップラインと同じ電界方向です。
・2種類の電極を使い分けることにより、広い周波数範囲をカバーできます。

仕様

測定周波数   100KHz-10GHz
εr'   1.05-500   精度±7%
tanδ   0.01-10   精度±15%
試料の大きさ 固体 φ3mm または φ54mm  厚さ2mm以下
液体 0.5cm3 以上 (5cc 程度 ) (PSS-003Aの場合)

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

電極 3mmφ測定キット (500MHz - 10GHz) PSS-003A
  54mmφ測定キット (100KHz - 500MHz) PSS-054A
ケーブル コネクタ付き40GHz用同軸ケーブル500mm 1本 CM06D-APC2.9(m)APC2.9(m)-500mm
プログラム プローブ方式(ショート)用プログラム 1セット DMP-200

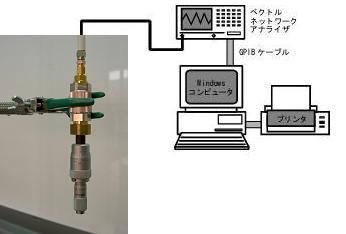

ベクトルネットワークアナライザ
校正キット 7mm校正キット(PSS-003A用) DPS25cal-003
Windows PC (プリンタ 付)
GPIB ケーブルcable GPIB - USBケーブル GP-01






 ・ 監修:北海道大学 固体物性研究室 野嵜龍介 准教授
