マイクロ波 比誘電率/誘電正接(εr'/tanδ)
および透過減衰量 測定システム 垂直タイプ

Model No. RTS03
Feature
5GHzから26.5GHzまで測定可能なシステムです。
マイクロ波が平板を透過するときの周波数と透過減衰量の関係から比誘電率とtanδを求めます。
同軸管タイプや導波管タイプと違い、フィクスチャ内にサンプルを入れないため、エア・ギャップによるエラーが発生しません。
また、アンテナにレンズを取り付けていますのでコンパクトにかかわらず、サンプルを平面波で測定できます。
注1)測定値は測定周波数帯域での平均値となります。実用上の問題はありません。
注2)このシステムでは、電波吸収材料等の反射減衰量を求めることはできません。反射減衰量を求めたい場合には、マイクロ波 比誘電率/誘電正接(εr'/tanδ)および透過減衰量 測定システム[rts04]を御覧下さい。

試料の大きさ

100mm × 100mm

データ例

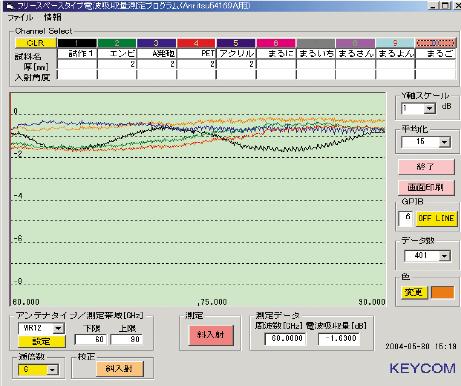

横軸を周波数として、透過減衰量を表示します。
また、複数のグラフも同時に表示できます。
その後シミュレーションソフトを用いて比誘電率(εr')と誘電正接(tanδ)を算出します。
なお、プリントも印刷ボタンですぐ出来、ファイル保存もファイルメニューからすぐ出来ます。

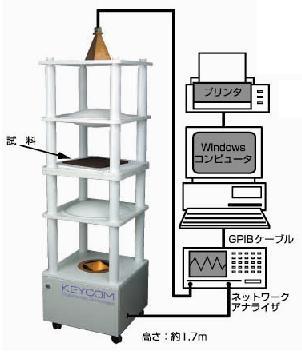

構成



オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

本体 レンズ、レンズ固定枠、アンテナ固定台、キヤリプレーション用金属板 CBC-04
アンテナ(同軸導波管変換器付) 2個 周波数範囲:18-26.5GHz (WR-42) RH42S23SMA(f)7
周波数範囲:12.4-18GHz (WR-62) RH62S22SMA(f)7
周波数範囲:8.2-12.4GHz (WR-90) RH90S19SMA(f)7
周波数範囲:5.85-8.2GHz (WR-137) RH137S18SMA(f)7
周波数範囲:4.90-7.05GHz (WR-159) RH159S17SMA(f)7
比誘電率、誘電正接、および透過減衰量用ソフトウェア 比誘電率、誘電正接、および透過減衰量を表示します。 DMP-002081219-04
マイクロ波用ケーブル 2本   CM06D-APC2.9(m)
APC2.9(m)-300
GPIB接続ケーブル   GP-01
