マイクロ波 比誘電率/誘電正接(εr'/tanδ)
および透過減衰量 測定システム

Model No. RTS04
Feature

マイクロ波が平板を透過するときの周波数と透過減衰量の関係から比誘電率とtanδを求めます。
注)測定値は測定周波数帯域での平均値となります。実用上の問題はありません。

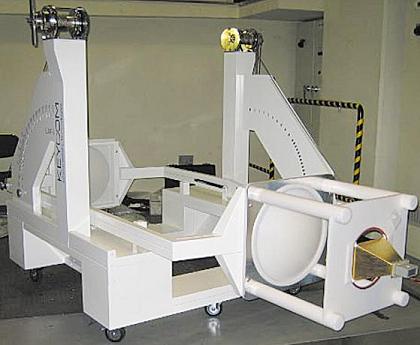

なお、アンテナにレンズを取り付けていますのでコンパクトにもかかわらず、サンプルを平面波で測定でき、高い測定精度が 得られます。
また、アンテナ近傍にサンプルをセットできるので、サンプルを小さくできます。
なお、オプションのソフトウエアを用いますと、電波吸収材料等の反射減衰量の測定もできます。

測定範囲 周波数範囲 5.0~26.5GHz 試料の大きさ 300mm × 300mm以上

(注)高周波になるに従い、小さな試料でも測定できます。
標準的なベクトルネットワークアナライザを用い、キャリブレーションの後、レンズ以遠にGATEをかけると透過減衰量 を0.1dB, 誘電率が0.01の分解能で測定できます。
なお、スカラーネットワークアナライザおよびシンセサイズドスイーパーを用いることもできます。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

本体    5.0-26.5GHz LAF-2.6A レンズ、レンズ固定枠、アンテナ固定台、キャリブレーション用金属板
アンテナ (同軸導波管変換器付)  2個 RH42S23SMA(f)7 WR-42タイプ 18-26.5GHz
RH62S22SMA(f)7 WR-62タイプ 12.4-18GHz
RH90S19SMA(f)7 WR-90タイプ 8.2-12.4GHz
RH137S18SMA(f)7 WR-137タイプ 5.85-8.2GHz
RH159S17SMA(f)7 WR-159タイプ 4.90-7.05GHz
比誘電率/誘電正接(εr'/tanδ)および透過減衰量用ソフトウエア DMP-002081219-04
マイクロ波用ケーブル 2本 CM06D-APC2.9(m)APC2.9(m)-3000
GPIBケーブル(ナショナルインスツルメント製) GP-01

構成
