2次元センサ・コントローラ

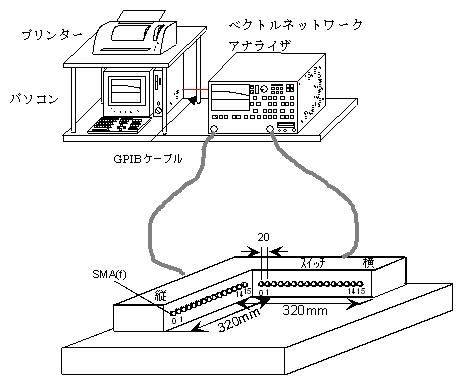

複数の試料の通過特性を測定するための2次元センサ・コントローラです。ベクトルネットワークアナライザに接続して測定します。

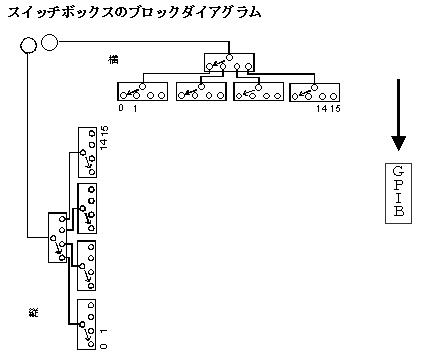

●切換スイッチ
16chx16ch
●周波数
10MHz~200MHz
●コントロール
GPIB
●測定内容
S21の共振周波数、Q、共振周波数読み取り時刻
周波数表示：＿ ＿ ＿ ＿ ＿ ＿ .＿Hz(△ｆ)
Q：＿ ＿ ＿ ＿ ＿ ＿ .＿
●測定モード
モードⅠ：0-0,0-1,0-2,・・・・・・・0-16,1-0　途中でstop可
・測定間隔を1秒~10秒で選択できる。測定間隔は正確ではない。
・信号印加後データ取り込みまでの時間を0.3~1秒の間で選択できる。
・1回目と2回目、３回目の間隔を5分、10分~1時間で選択できる。最大10回
モードⅡ：任意の番号入力でその番号のみ測定できる。
●校正
周波数の校正：Short, Open, Loadを用いて行う。
試料の校正：モードⅠ-任意の試料の値を引いた値
モードⅡ-各々の初期値の値を引いた値
●エラー表示
赤または0
●保存

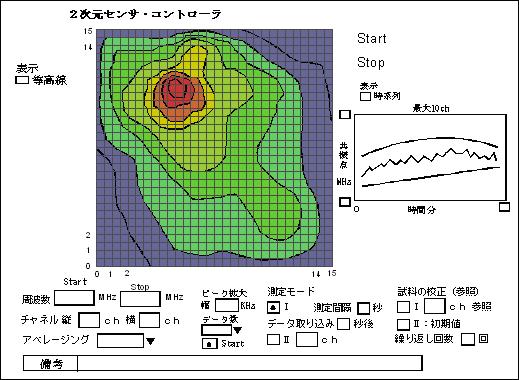

エクセルにデータを保存する。なお、データにより画面を再表示できる。
●原理的な最高速度
：0.2秒/1点
●処理系を入れた最高速度
：0.5秒/1点
