ミリ波・マイクロ波 透過減衰量測定システム(レンズアンテナ方式)

Model No. RTS01
レーダー用レドーム・カバー、エンブレム測定等に最適!!
レーダー波がレドームやカバーを透過するときの周波数と透過減衰量の関係を簡単に測定できます。
そのため、周波数を変化させることにより、目的の周波数におけるレドーム等の最適の厚さを容易に求めることができます。
なお、アンテナにレンズを取り付けていますのでコンパクトにもかかわらず、サンプルを平面波で測定でき、高い測定精度が得られます。
また、アンテナ近傍にサンプルをセットできるので、サンプルを小さくできます。


製造ラインにインライン化可能。XYステージ、PLC、制御盤等ご希望があればお知らせください。

測定試料例

レーダー用レドーム、カバー、エンブレム、ハニカム材等

仕様


部品番号 CBC-04 LAF-2.6A+ LAF-26.5A
周波数範囲 2.6-26.5GHz 2.6-26.5GHz 26.5-110GHz
試料の大きさ 430mm x 430mm @2.6GHz
300mm x 300mm @10GHz
300mm x 300mm @26.5GHz
430mm x 430mm @2.6GHz
300mm x 300mm @10GHz
300mm x 300mm @26.5GHz
150mm x 150mm @26.5GHz
150mm x 150mm @110GHz
装置の大きさ H2400 x W540 x D540mm
Weight 60kg
H1700 x W1500 x D1300mm
(H1200 x W1500 x D3000mm @∠80°)
Weight 250kg
H870 x W600 x D500mm
(H540 x W1120 x D500mm @∠90°)
Weight 40kg
特長 1. 縦型のため、コンパクト。
2. 試料のセッティングが容易。
1. 透過減衰量および電波吸収率の測定が可能。
電波吸収率測定の参考ページはこちら
1. 透過減衰量および電波吸収率の測定が可能
電波吸収率測定の参考ページはこちら
(注)高周波になるに従い、小さな試料でも測定できます。
標準的なベクトルネットワークアナライザを用い、キャリブレーションの後、レンズ以遠にGATEをかけると透過減衰量 を0.1dBの分解能で測定できます。
なお、スカラーネットワークアナライザおよびシンセサイズドスイーパーを用いることもできます。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

品名 部品番号 内容 周波数範囲
本体 CBC-04 レンズ、レンズ固定枠、アンテナ固定台、キャリブレーション用金属板 2.6-26.5GHz

LAF-2.6A+
レンズ、レンズ固定枠、アンテナ固定台、キャリブレーション用金属板 2.6-26.5GHz
  LAF-26.5A レンズ、レンズ固定枠、アンテナ固定台、キャリブレーション用金属板 26.5-110GHz
アンテナ(導波管接続タイプ) 2個 RH10R23 WR-10タイプ 75-110GHz
  RH15R23 WR-15タイプ 50-75GHz
  RH22R23 WR-22タイプ 33-50GHz
  RH28R23 WR-28タイプ 26.5-40GHz
アンテナ(同軸導波管変換器付) RH22R23APC2.4(f)7 WR-22タイプ 33-50GHz
  RH28R23APC2.9(f)7 WR-28タイプ 26.5-40GHz
  RH42S23APC2.9(f)7 WR-42タイプ 18-26.5GHz
  RH62S22SMA(f)7 WR-62タイプ 12.4-18GHz
  RH90S19SMA(f)7 WR-90タイプ 8.2-12.4GHz
  RH137S18SMA(f)7 WR-137タイプ 5.85-8.2GHz
  RH159S17SMA(f)7 WR-159タイプ 4.90-7.05GHz
  RH187S16SMA(f)7 WR-187タイプ 3.95-5.85GHz
  RH284S14SMA(f)7 WR-284タイプ 2.60-3.95GHz
  RH430S14SMA(f)7 WR-430タイプ 1.70-2.60GHz
校正、グラフ化用ソフトウエア DMP-20 ベクトルネットワークアナライザ用
  DMP-21 スカラーネットワークアナライザ用
  DMP-22 シンセサイズドスイーパー用
スカラーネットワークアナライザ、ベクトルネットワークアナライザ、シンセサイズドスイーパー等 任意 お持ちでない場合には手配いたします。
ミリ波用ケーブル、アダプタ等
WindowsPC(プリンタ付)
GPIB接続ケーブル(ナショナルインスツルメント製) GP-01

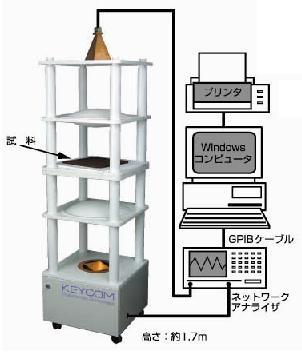

構成

マイクロ波用 CBC-04



マイクロ波用 LAF-2.6A+



ミリ波用 LAF-26.5A



データ例
