仕様
XY-40（XY スキャナ/ コントローラ）～300GHz
| 走査の方式 | 平面走査 |
| 走査範囲 | 1300 × 1400mm |
| 位置設定分解能 | 0.001mm |
| 外形寸法 | 2000（W）× 1000（H）× 2000（D）mm |
| 電源 | 3φ 200V、3kVA以下 |
DMP-142081111-05（解析ソフトウェア）
| 形式 | PC |
| CPU | Pentium 4 以上 |
| メモリ容量 | 512MB 以上 |
| 解析項目 | ファーフィールド、開口分布 |
| 表示形式 | 3D 表示、XY 表示、等高線表示 |
| 金属導波管プローブアンテナ | ※詳細は、別表を参照してください。 |
| Windows PC | ※ご準備ください。 |
| ベクトルネットワークアナライザ | お持ちでない場合には、合わせて手配いたします。 ご希望がございましたら、詳細をお知らせください。 |

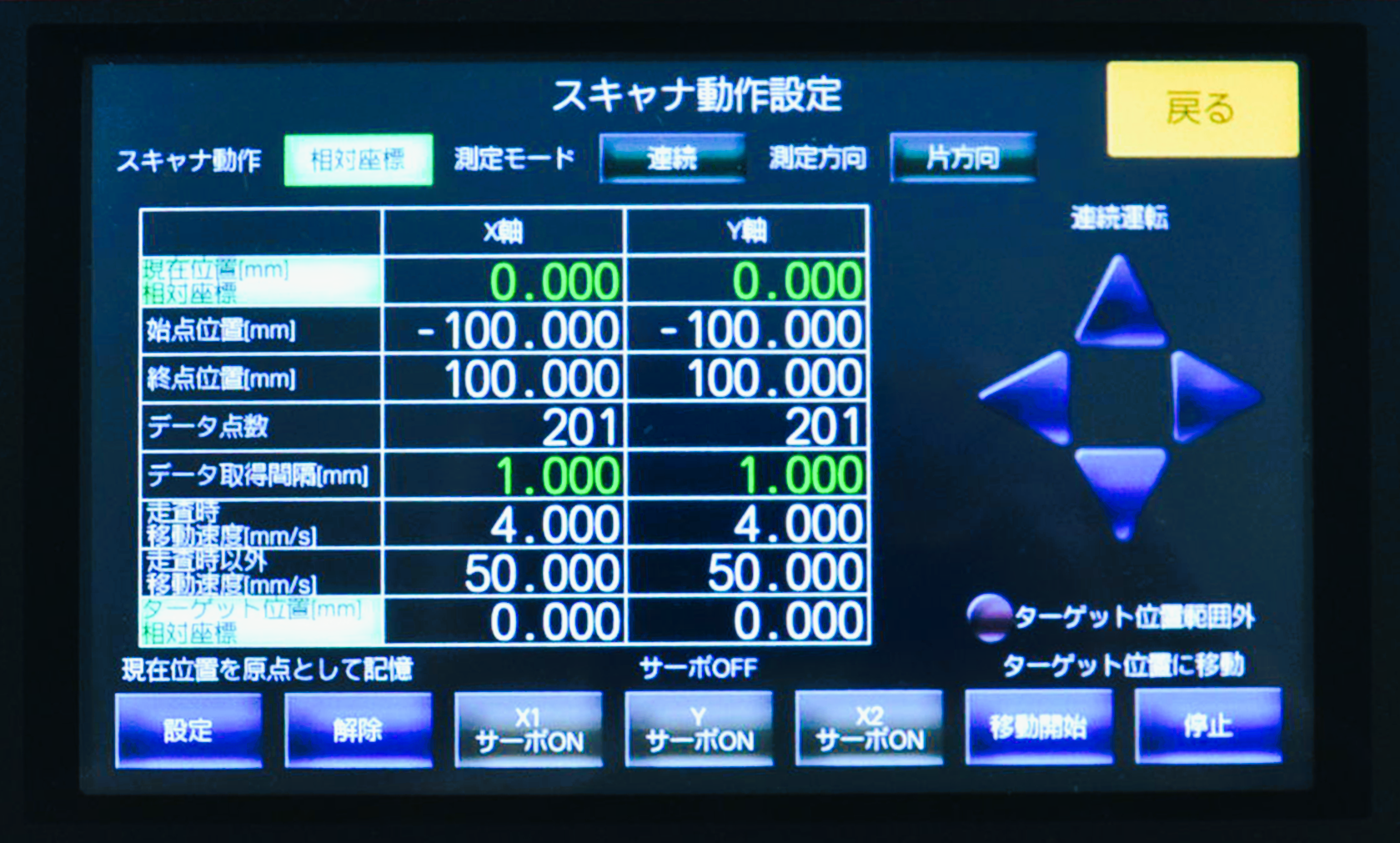

構成

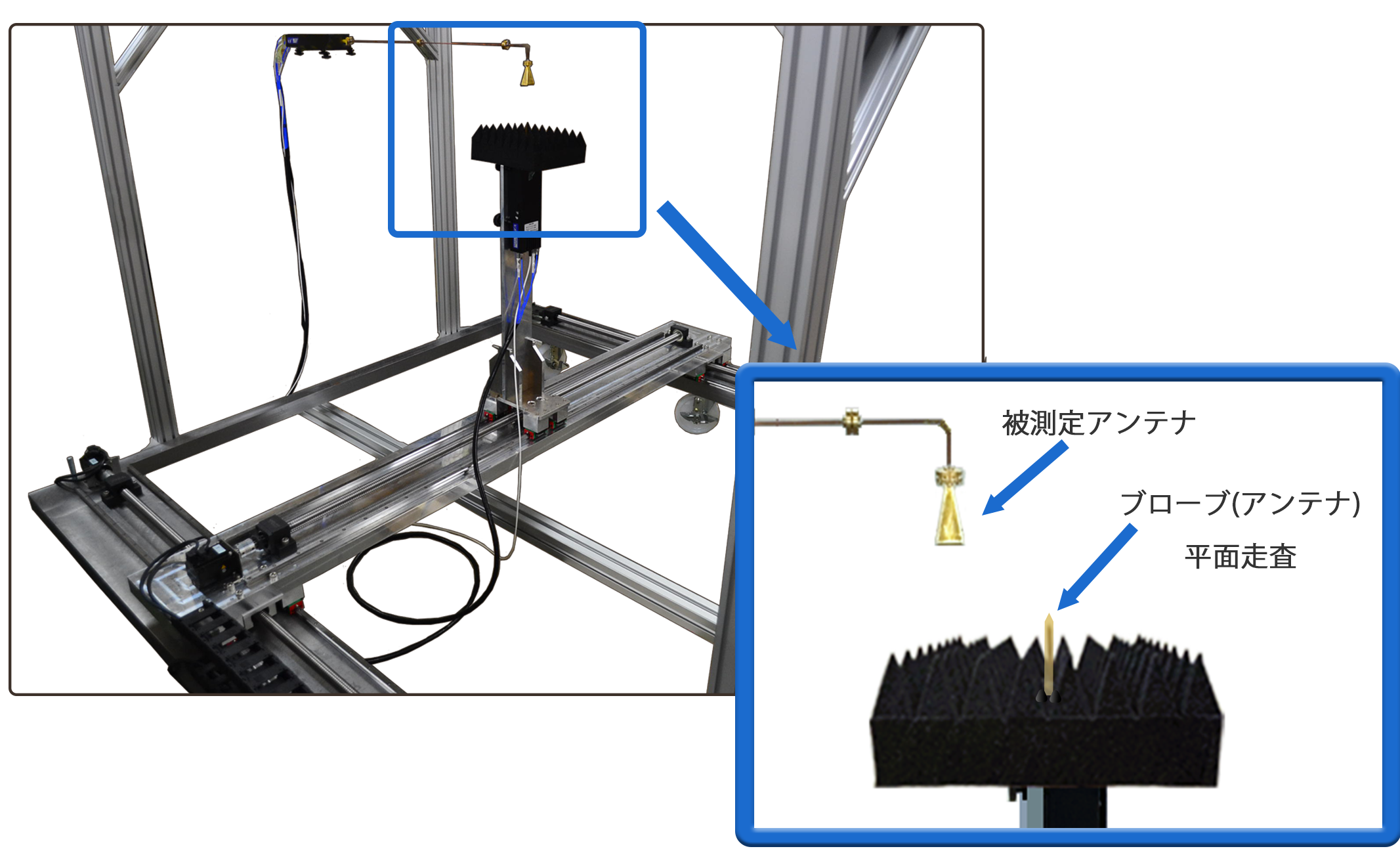

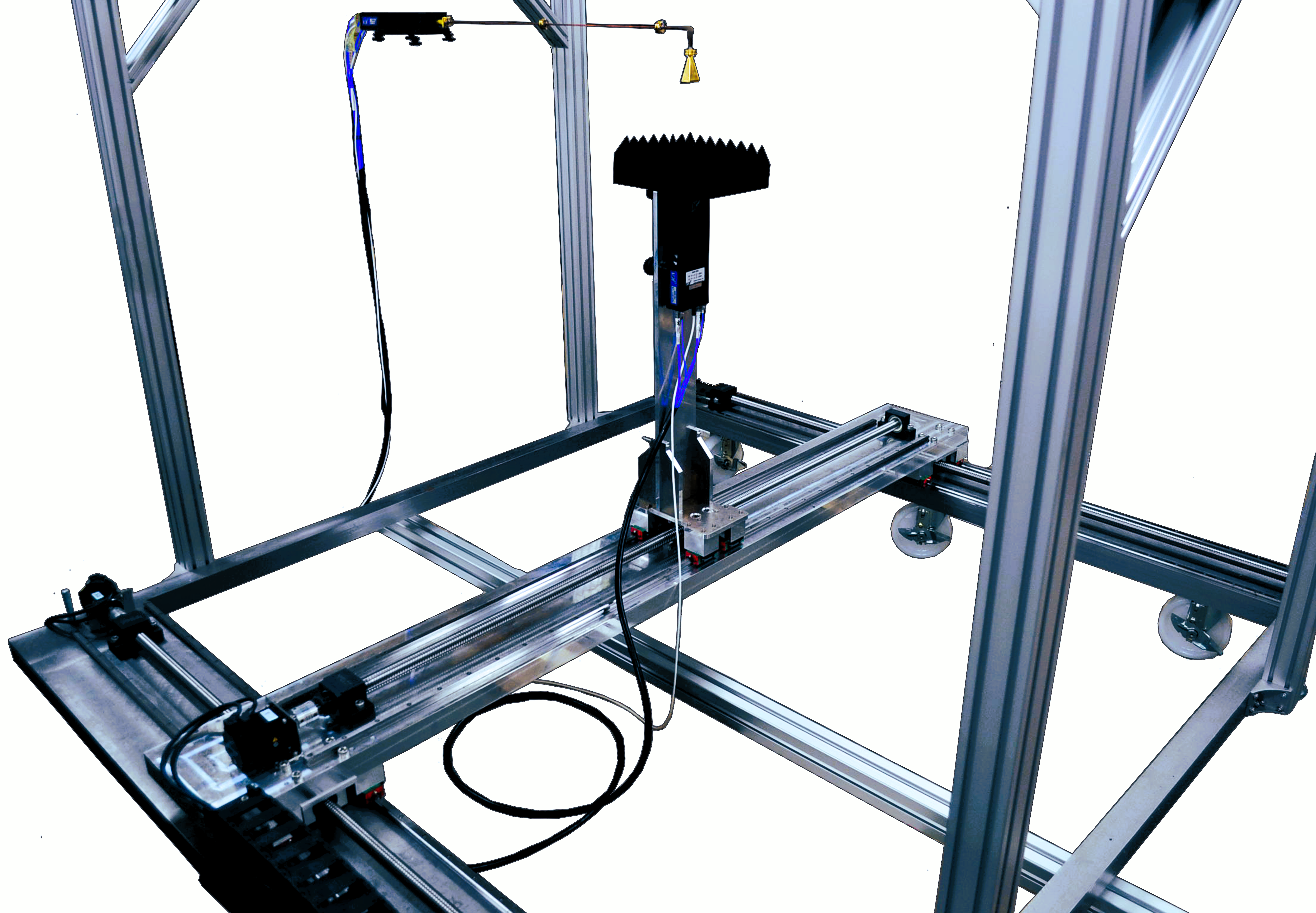

測定装置
 |
 |
写真の被測定アンテナは測定サンプルです。実際は直径1ｍ級程度までの大口径アンテナの近傍界測定を実施するための装置になります。
データ例
平面スキャンした電波のデータ 40,401点 (94GHz)
X軸=Y軸=±100mm, 測定間隔ΔX,ΔY=1mm(0.31λ)
 |
 |

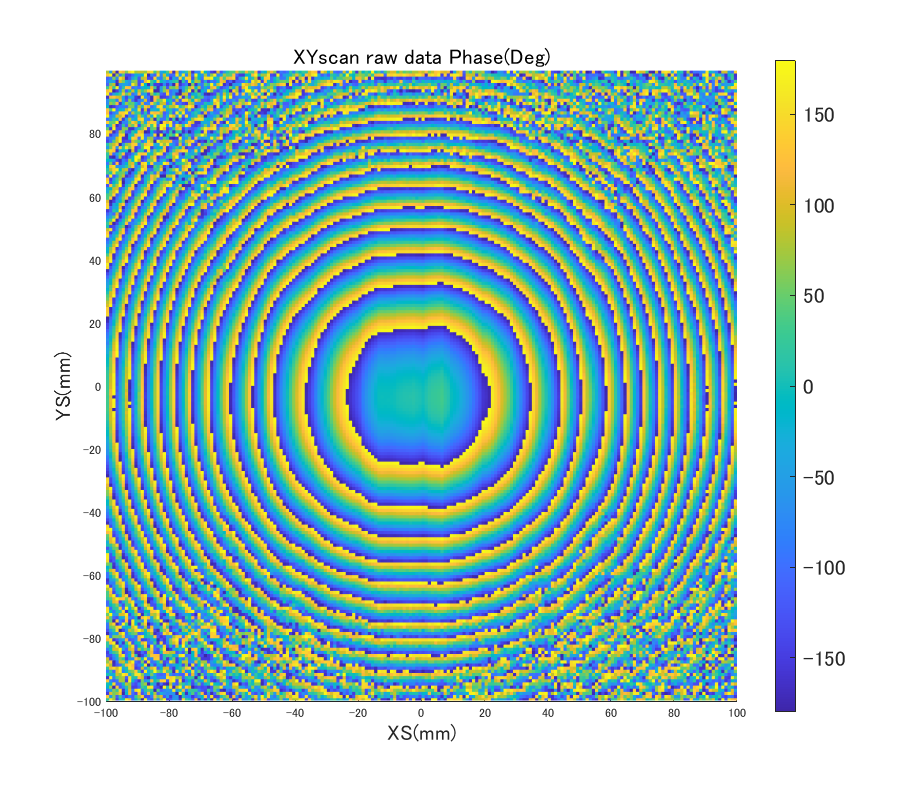

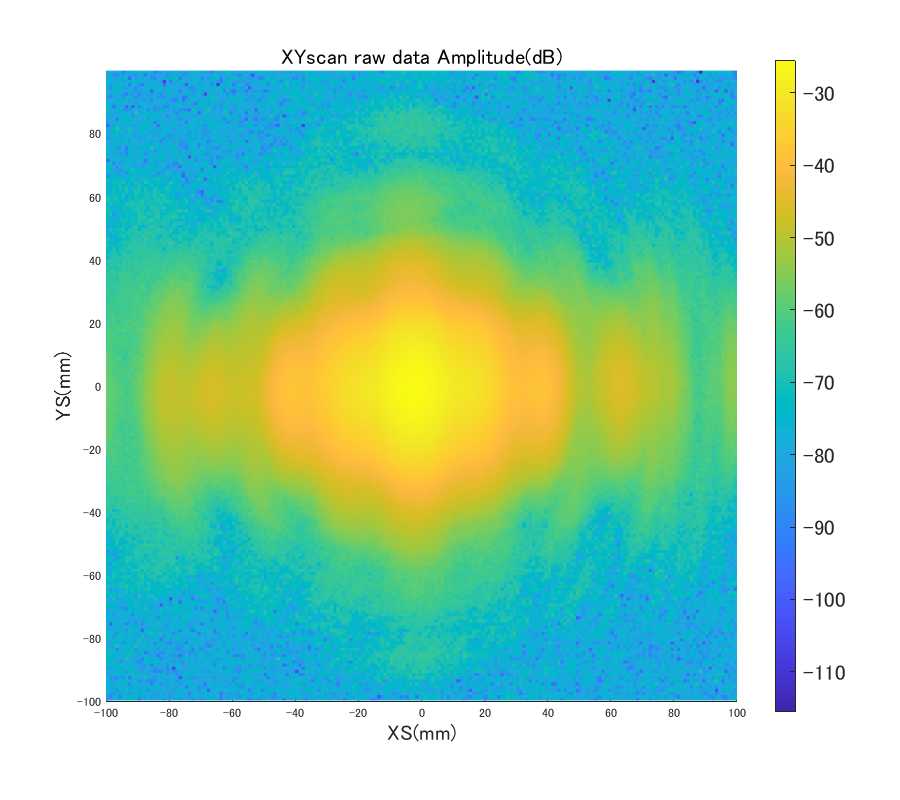

| 振幅データ | 位相データ |

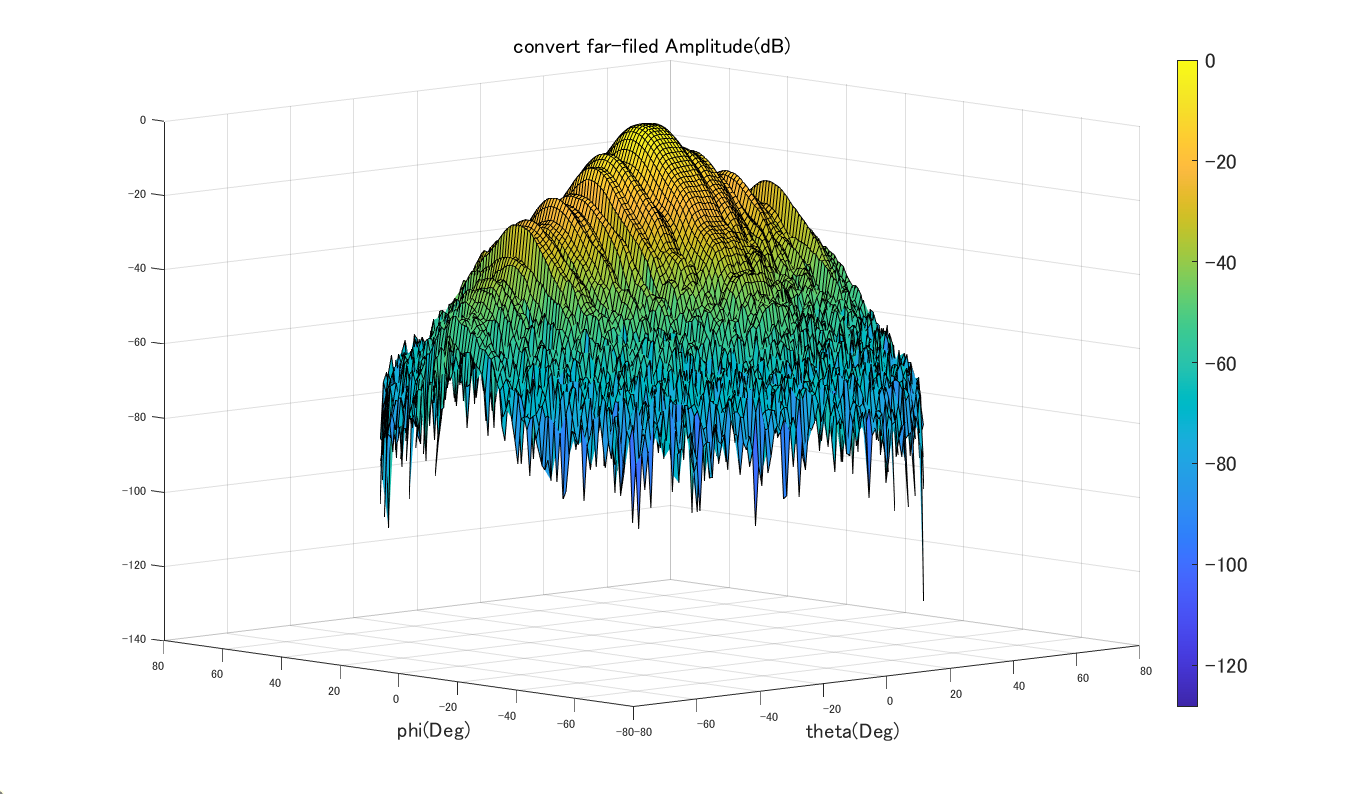

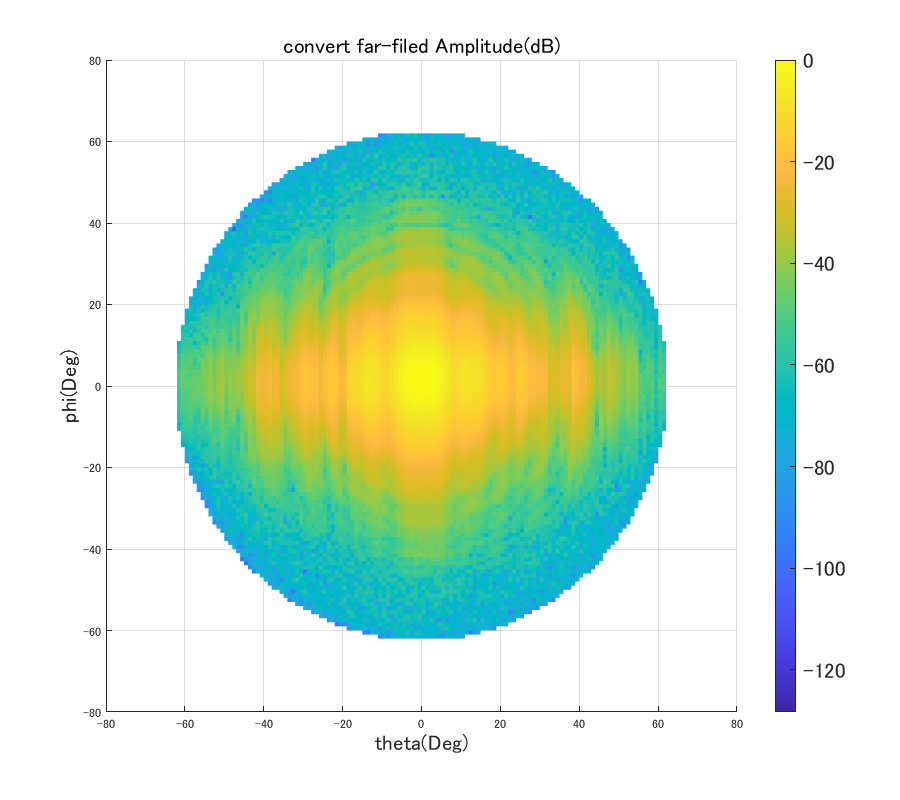

遠方界に変換したアンテナパターン (94GHz)
 |
 |
| 電波放射方向軸の直交面表示 | 3D表示 |

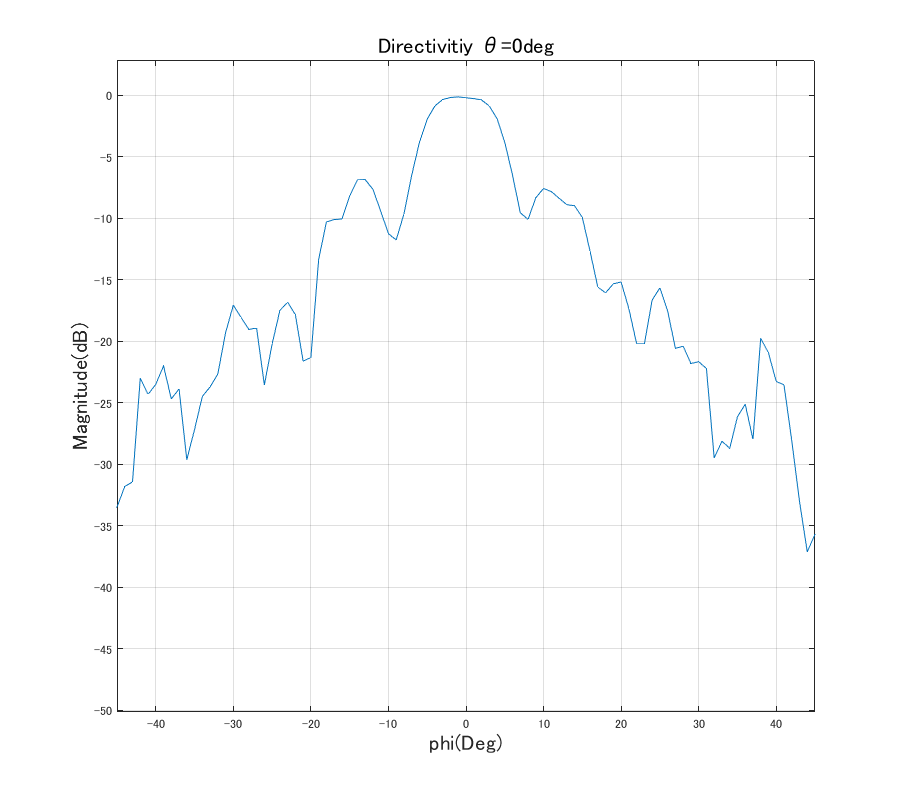

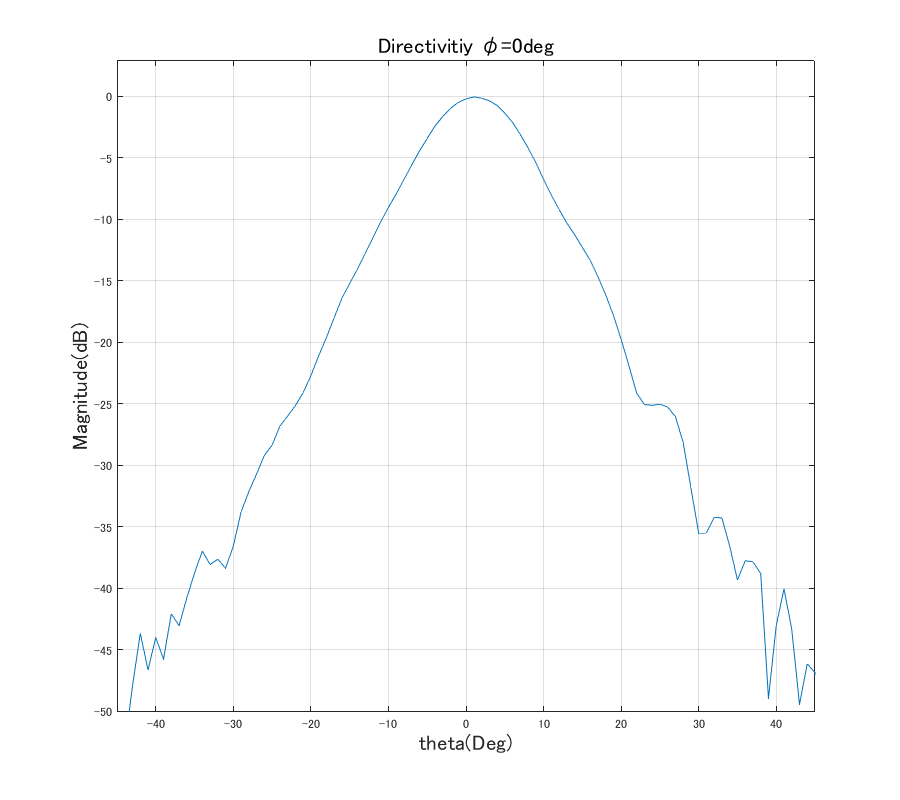

アンテナパターン XY表示
 |
 |
| E面 | H面 |
オーダー情報 - Model No. および 部品番号（もしくはご要望） をお知らせください
特段、測定条件に指定がない項目は、IEEE Std 1720™-2012 IEEE Recommended Practice for Near-Field Antenna Measurements に従い推奨値を設定、事前協議の上測定致します。
走査範囲が大きいほど、また測定周波数が高いほど測定に時間を要します。詳細はお問合せ下さい。
