Model No. ANM01 XY-50

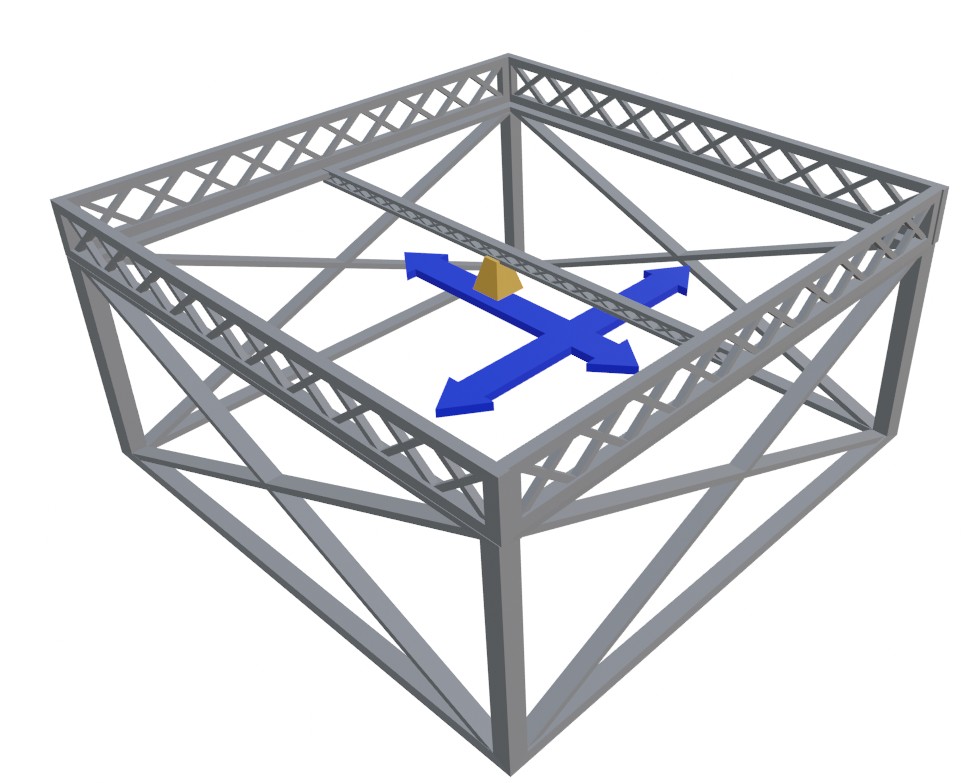

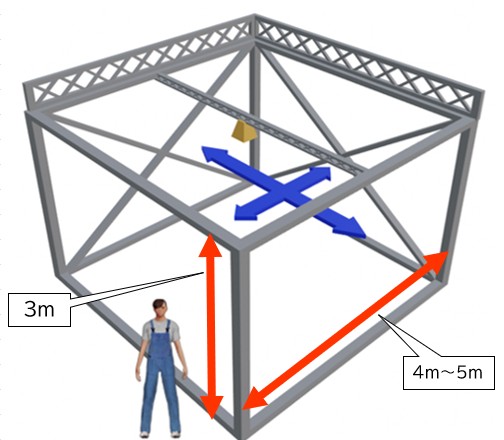

外観

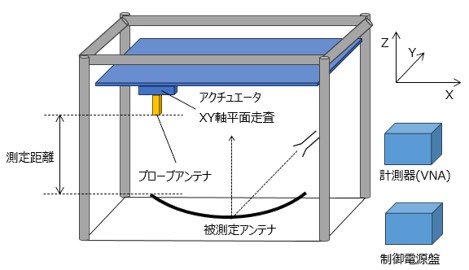

構成図
仕様
| 項目 |
仕様 |
単位 |
備考 |
| 周波数範囲 |
2.6~26.7 |
GHz |
|
| X軸有効移動量(最大) |
4000 |
mm |
|
| Y軸有効移動量(最大) |
4000 |
mm |
|
| 測定距離 |
200～3,000 |
mm |
指定高さで製作(微調整可) |
測定可能アンテナ開口(最大) |
3900 |
mm |
|
| 走査間隔 |
ユーザ設定 |
mm |
λ/2以下に設定する |
| 電源 |
TBD |
Vac |
100V,200V, 3φ200V |
| 現地組み立て渡し |
- |
- |
操作説明含む |
| 計測器 |
VNA |
- |
ご指定下さい |
走査時間例 14hour
| |
X軸=556pt, Y軸=556pt,全=309,192ptの計測の場合
X軸4000mm,Y軸4000mm,走査間隔約7.2mm(λ/4 at 10.2GHz)
計測器の測定速度により能力により変動があります。
|

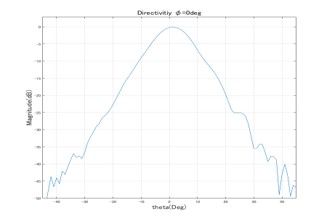

測定結果例
| |

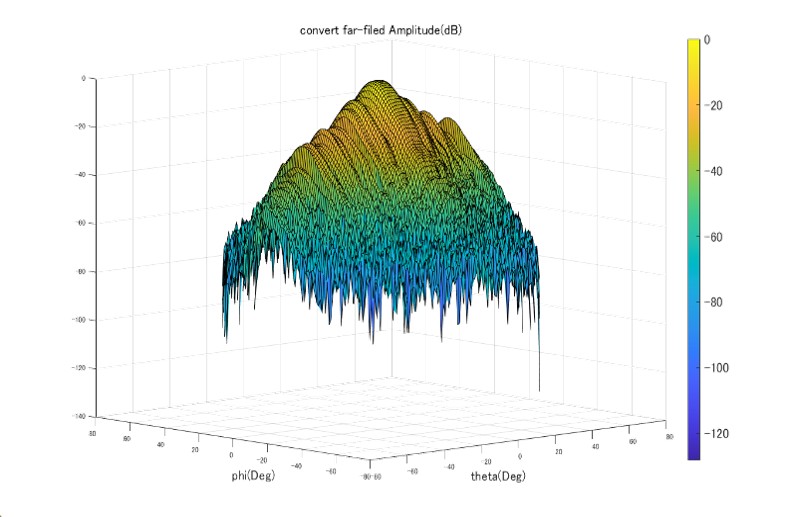

取得したXY平面走査データを近傍界アンテナパターンに変換した例です(95GHz, ±45°)。 |
※本システムで変換可能な遠方界方向角例±4.8°(アンテナ開口3.5m、測定距離3m、走査範囲4mの場合)
※参照規格 IEEE Std 1720TM Recommended Practice for Near-Field Antenna Measurements
オーダー情報 - Model No. および 部品番号（もしくはご要望） をお知らせください
