50GHz帯オムニディレクショナルアンテナ

Model No. ANT17

Feature

オムニアンテナは無指向性であり、比較的近距離での通信に使われます。
導波管給電の水平面内無指向性アンテナはレドームを装備していますので、屋外使用が可能です。

仕様

項目	内容
部品番号	OMNI-50G-36B
入出力インターフェース	WR19導波管
周波数範囲	50.4GHz-51.1GHz
VSWR	1.2以下
利得	5dBi nom.　(水平面内平均値)
垂直面内電力半値幅	約36°
水平面内無指向性偏差	±3dB

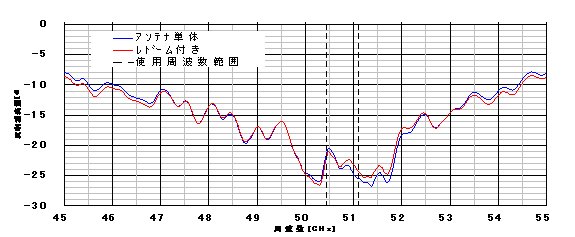

反射特性

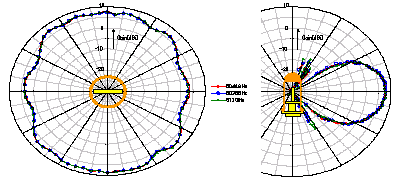

水平面内指向性と利得特性　/　垂直面内指向性と利得特性

オーダー情報 - 部品番号（もしくはご要望）をお知らせください

項目	内容
部品番号	OMNI-50G-36B
入出力インターフェース	WR19導波管
周波数範囲	50.4GHz-51.1GHz
VSWR	1.2以下
利得	5dBi nom.　(水平面内平均値)
垂直面内電力半値幅	約36°
水平面内無指向性偏差	±3dB
