W帯レンズアンテナ

Model No. ANT18
Feature

ミリ波のW帯(75-110GHz)の高利得のアンテナです。また2 枚のレンズを使用したビーム伝送系の 設計・製作も行います。

なお、レンズには目的に応じて、両球面、片平(1 次放射器側、その反対側)をご提案できます。

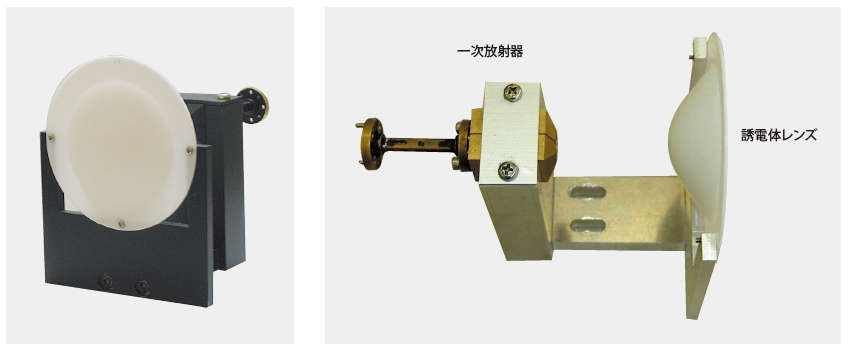

構成

オーダー情報 - 部品番号(もしくはご要望) をお知らせください

部品番号 周波数(GHz) レンズ径(mm) 焦点距離(mm) VSWR 利得(dB) 電力半値幅(degree)
LASW-1 75-110 55 40 1.3以下 28-32 3.5-5
