常温用の高耐圧(～1.5KV)バイアスTです。製品イメージ

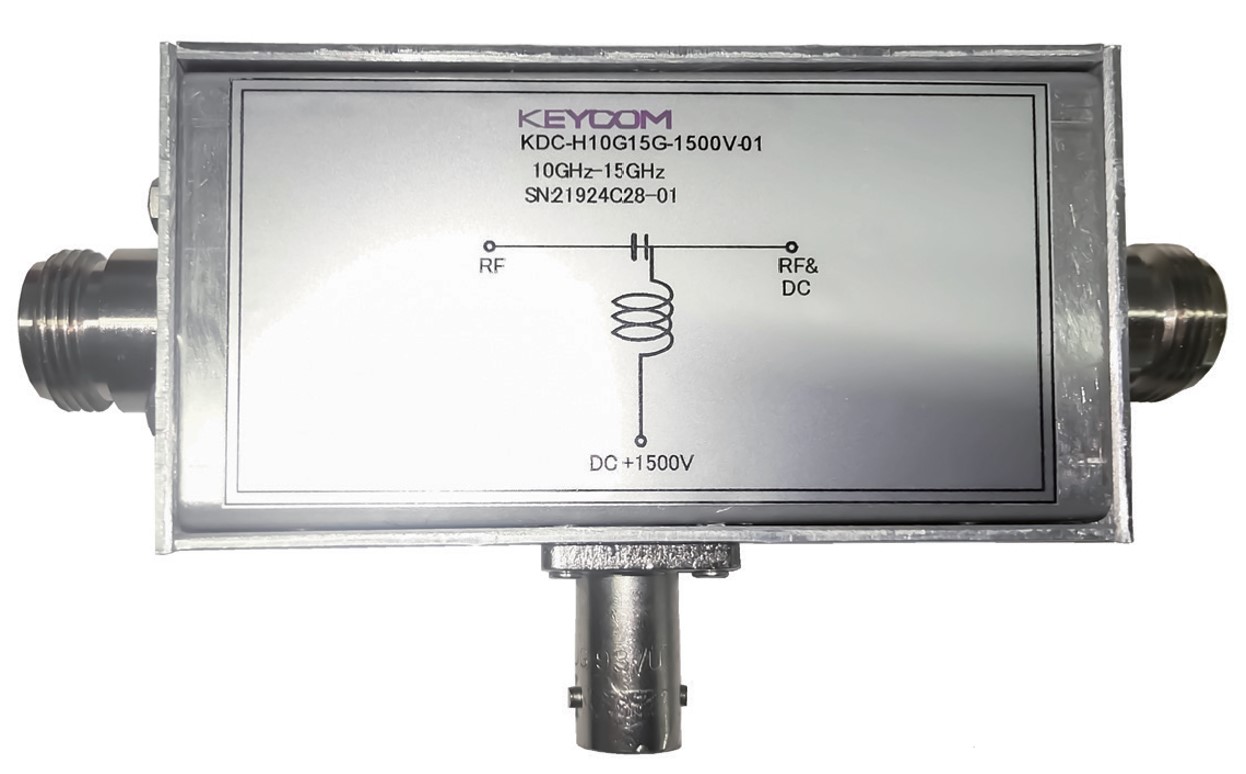

KDC-H10G15G-1500V-01 |

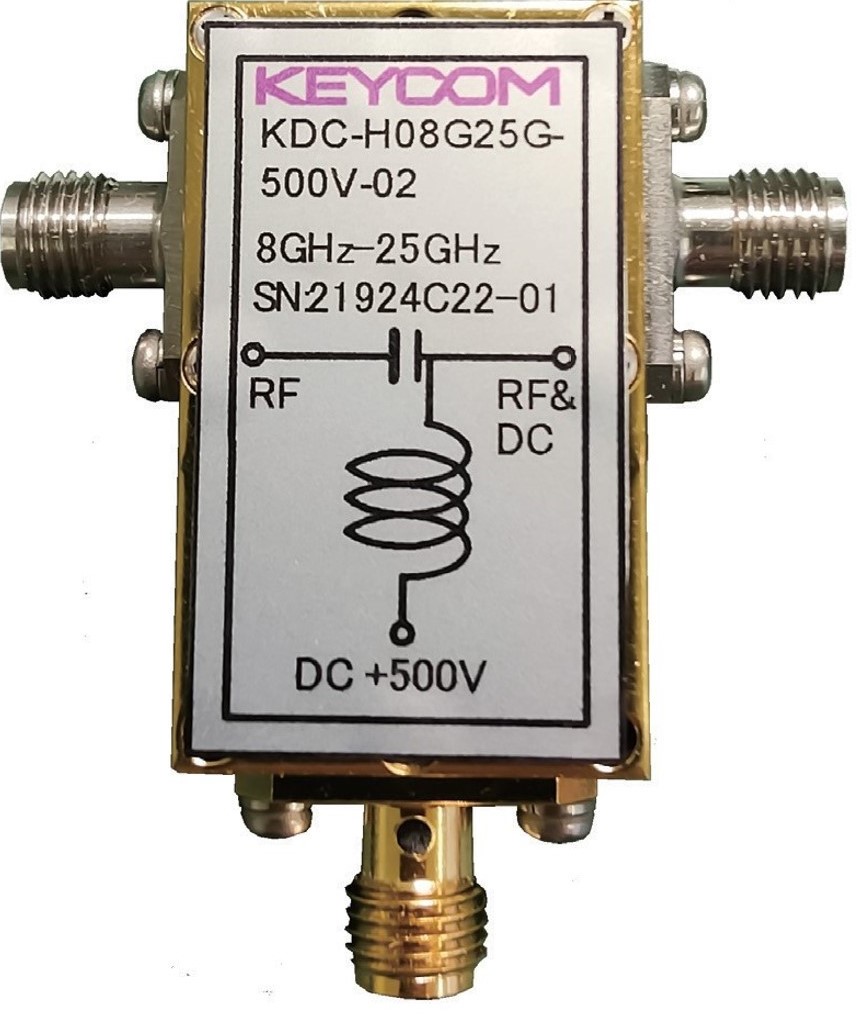

KDC-H08G25G-500V-02 |
 |
 |

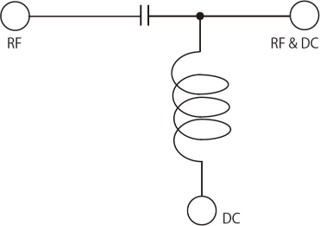

回路図
 |
仕様
| 部品番号 | KDC-H10G15G-1500V-01 | KDC-H08G25G-500V-02 |
| 特性インピーダンス[Ω] | 50 | 50 |
| 最低周波数[Hz] | 10G | 8G |
| 最高周波数[Hz] | 15G | 25G |
| DC耐電圧[V] | 1.5k | 500 |
| DC最大供給電流[mA] | 20 | 20 |
| 反射減衰量[dB] | -3 | -14 |
| コネクタ | N(f),(f) | K(f),(f) |
| 大きさ[mm] | 40(W) × 84(L) × 31(H) | 20(W) × 33(L) × 12(H) |
