大電流バイアスT(15A)
Model No. BYT05 : KDC-H100K6G-15A
Feature
仕様
| Model No. |
BYT05（15A） |
| Parts No. |
KDC-H100K6G-15A |
| RF 周波数 |
100kHz-6GHz |
| RF 挿入損失 |
5dB |
| RF 最大入出力電力 |
30dBm |
| RF 反射減衰量(min) |
8dB |
| DC 耐電圧 |
20V |
| DC 最大供給電流 |
15A |
| コネクタRF入出力側 |
SMA(f) |
| コネクタRF+DC入出力側 |
N(f) |
| コネクタ 電源DC |
バナナジャック 赤VDD/黒GND |
| 外形寸法 |
100(W)x250(D)x150(H)mm |
| 暖機時間 |
30分（推奨） |

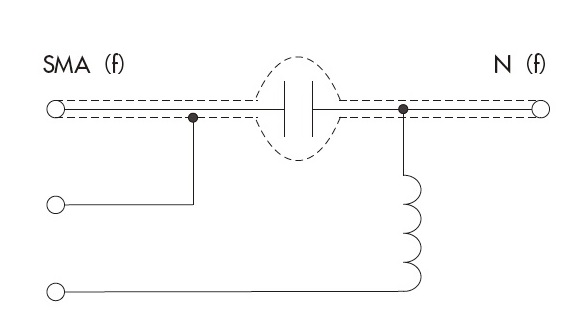

構成
 |
| |
| 同一バイアスTを2個接続した場合の参考特性 |
 |

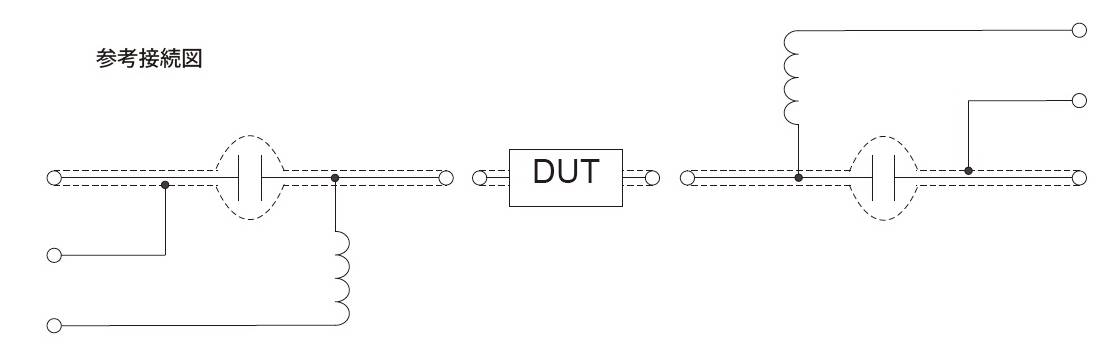

ベクトルネットワークアナライザを用いる場合はDUT のかわりにOpen、Short、Load のキャリブレーション
を行う。その後2 つのバイアスT を直結した場合、S11 およびS21 は次の通りである。
・S11：–30dB 以下（100kHz-1GHz）
・S21：1dB 以下（100kHz-1GHz）
ネットワークアナライザを接続した場合のダメージ防止処置
DC 最大供給電流を流した時、RF 入力- RF 出力間が絶縁されていることを確認する
|
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
| 部品番号 |
特性インピー
ダンス（Ω） |
最低周波数
（Hz）（–3dB） |
最高周波数
（Hz） |
DC 耐電圧
（V）（最大） |
DC 最大供給
電流（A） |
コネクタ大きさ
（mm） |
| KDC-H100K6G-15A |
50 |
100K |
1G |
10V |
35 |
SMA(f),N(f) |
最大供給DC 電流が15Aの大電流用バイアスティー（バイアスT） です。
