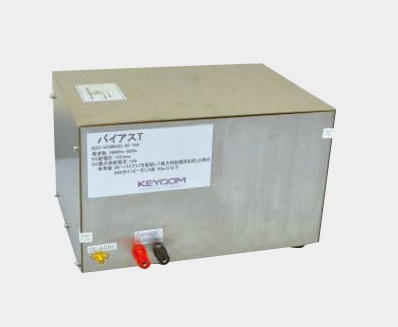

常温用大電流対応バイアスティー(バイアスT) [40A]
Model No. BYT05 : KDC-H100K500M-02-40A
Feature
仕様
| Model No. |
BYT05（40A） |
| Parts No. |
KDC-H100K500M-02-40A |
| RF 周波数 |
100kHz-500MHz |
| RF 挿入損失 |
2dB |
| RF 最大入出力電力 |
+57dBm |
| RF 反射減衰量(min) |
15dB |
| DC 耐電圧 |
15Vdc |
| DC 最大供給電流 |
40A |
| コネクタRF入出力側 |
N(f) |
| コネクタRF+DC入出力側 |
N(f) |
| コネクタ 電源DC |
M8 ターミナル（赤Vdc/黒DGND） |
| 外形寸法 |
320(W)x230(D)x150(H)mm |
| 暖機時間 |
30分（推奨） |
構成
 |
| |
| 同一バイアスTを2個接続した場合の参考特性 |
 |
ベクトルネットワークアナライザを用いる場合はDUT のかわりにOpen、Short、Load のキャリブレーション
を行う。
ネットワークアナライザを接続した場合のダメージ防止処置
DC 最大供給電流を流した時、RF 入力- RF 出力間が絶縁されていることを確認する
|
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
| 部品番号 |
特性インピー
ダンス（Ω） |
最低周波数
（Hz）（–3dB） |
最高周波数
（Hz） |
DC 耐電圧
（V）（最大） |
DC 最大供給
電流（A） |
コネクタ |
| KDC-H100K500M-02-40A |
50 |
100K |
500M |
15V |
40A |
N(f),M8ターミナル |
最大供給DC 電流が40A の大電流用バイアスティー（バイアスT）です。
