論文
極薄シートの測定法について、下記の論文になりました。IEEE TRANS, INSTRUMENTATION AND MEASUREMENT VOL. 57, No. 12, DEC 2008.
対応規格
2004年にJIS規格に制定されました。JIS R 1660-2
測定試料例
プリント基板, フィルム(極薄膜, 極薄シート), レドームカバー, セラミックス, 樹脂(レジン), 液体 等電界方向
地面に平行に縦または横、試料面内（平面）方向に縦または横 ⇒ 試料面内方向の異方性の確認が可能仕様
| 周波数範囲 | 20~330GHz |
| 比誘電率 | 測定範囲： 1.05~30 Accuracy( 繰り返し精度): ±1% もしくは ±0.01 (ネットワークアナライザの精度に依存する） 繰り返し精度+真の値に対する正確度(PTFEを基準とした): ±3% もしくは ±0.01 (測定理論および治具の設計に依存する） |
| 誘電正接 | 測定範囲： 0.0001~0.05 Accuracy( 繰り返し精度): ±3% もしくは ±0.0001 (ネットワークアナライザの精度に依存する） 繰り返し精度+真の値に対する正確度(PTFEを基準とした）: ±7% もしくは ±0.0001 (測定理論および治具の設計に依存する） |
| 試料形状 | <試料の大きさ> ・120mm x 120mm以上 (20GHz) ・80mm x 80mm以上 (50GHz) <試料の厚み> 5 μm~0.2mmのシート または実効波長の1/2の整数倍 |
| 装置の大きさ | 900mm(H) x 900mm(W) x 600mm(D) 以内 500mm(H) x 700mm(W) x 300mm(D) 以内 (片平タイプ) |
| 温度範囲 | 通常仕様：常温 特殊仕様はお問い合わせください。 |

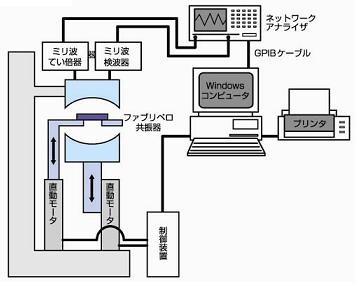

構成
 |
外観
MDM-02（フィルム用/板材用） |
MDM-12（液体用/板材用） |
 |
 |
データ例
石英
| 測定周波数 | 測定結果 | |
| 比誘電率 | 誘電正接 | |
| 256GHz (240GHz~260GHz) |
3.82 周波数変化法での測定結果＠250GHz：3.81 |
0.0015 周波数変化法での測定結果@250GHz：0.0016 |
 |
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
| 商品コード | 部品番号 | 品名 | 仕様 |
| DPS03-MD02 | MDM-02 | 精密自動移動台 | 全周波数共通 |
| DPS03-MD12 | MDM-12 | 精密自動移動台（片平タイプ/液体測定用） | 全周波数共通 |
| DPS03-CV033 | FPR-33B | 同軸typeファブリペロー共振器 | 20-33GHz用 |
| DPS03-CV040 | FPR-110Coax | 同軸typeファブリペロー共振器 | 20-110GHz用 ※導波管typeよりQ値が低い |
| DPS03-CV040 | FPR-40 | 導波管typeファブリペロー共振器 | 26.5-40GHz用 |
| DPS03-CV050 | FPR-50 | 導波管typeファブリペロー共振器 | 33-50GHz用 |
| DPS03-CV060 | FPR-60 | 導波管typeファブリペロー共振器 | 39-60GHz用 |
| DPS03-CV075 | FPR-75 | 導波管typeファブリペロー共振器 | 50-75GHz用 |
| DPS03-CV090 | FPR-90 | 導波管typeファブリペロー共振器 | 59-90GHz用 |
| DPS03-CV110 | FPR-110 | 導波管typeファブリペロー共振器 | 75-110GHz用 |
| DPS03-CV140 | FPR-140-X | 導波管typeファブリペロー共振器 | 110-140GHz用 |
| DPS03-CV170 | FPR-170 | 導波管typeファブリペロー共振器 | 140-170GHz用 |
| DPS03-CV200 | FPR-200 | 導波管typeファブリペロー共振器 | 170-200GHz用 |
| DPS03-CV220 | FPR-220 | 導波管typeファブリペロー共振器 | 200-220GHz用 |
| DPS03-CV260 | FPR-260 | 導波管typeファブリペロー共振器 | 220-260GHz用 |
| DPS03-CV300 | FPR-300 | 導波管typeファブリペロー共振器 | 260-300GHz用 |
| DPS03-CV330 | FPR-330 | 導波管typeファブリペロー共振器 | 300-330GHz用 |
| DPS03-PG01 | P118050123-01 | ソフトウエア(全周波数共通) | シート用：実効波長の1/2の整数倍厚さ用 |
| DPS03-PG02 | P118050123-02 | オプション ソフトウエア | 極薄シート用(全周波数共通) |
| CB01-2.9m/m -1000 | CM06D-AA-1000 | 同軸ケーブルアセンブリ（1m) | 周波数により、適切なケーブルをご提案いたします（2本）。 |
| VNA | VNA | ネットワークアナライザ | ご希望の場合には適切なものをご提案いたします。 |
| PC001 | PC | Windows PC | ご希望の場合には適切なものをご提案いたします。 |
| GP001 | GP-01 | GPIBインターフェース |
Customers (Area or Country, sales)
D(Japan, US$70 billion), H(Japan, US$600 billion), T(Japan, US$20 billion), K(Japan, US$500 billion), M(Japan, US$600 billion)ITRI(Taiwan, -), F(Asia, US$600 billion) , S(Asia, US$1 billion), H(Asia, US$800 billion), DS(Asia, US$2 billion) etc.
