比誘電率/誘電正接 測定装置・システム

Model No. DPS17
高精度測定! 高温対応等対象物にあわせてカスタマイズ可能。
平面板、液体、ジェル の比誘電率およびtanδを測定するシステムです
(ジグにより温度変化に対応可)。
CPUによる外部制御をするインターフェースを持っています。
常温測定のみならず、時間のかかる温度変化測定を自動化可能です。
*この他にWindows PC と プリンター、室温以外で測定する場合には恒温槽が必要です。

対応規格:ASTM D-150, JIS C2101, JIS C2141, JIS K6911, JIS C 2111 28.1.2 (B 法)他 (規格をご指定ください。対応ジグをご紹介いたします)

仕様

測定周波数範囲 1цHz ~ 10MHz
※LCRメータ機種により異なる
測定の範囲および精度 比誘電率 :1.05-1000
Accuracy( 繰り返し精度): ±1%もしくは ±0.01 (LCRメータの精度に依存する。左は下記のLCRメータを使用した場合)
繰り返し精度+真の値に対する正確度: ±3% (測定理論および治具の設計に依存する)

誘電正接 :0.0003-10 @1MHz
Accuracy( 繰り返し精度): ±2% (LCRメータの精度に依存する。左は下記のLCRメータを使用した場合)
繰り返し精度+真の値に対する正確度: ±3% (測定理論および治具の設計に依存する 左はDPT-2141使用)

*LCRメータ機種例
基本測定確度 0.05%
AC振幅電圧 5mV-2Vrms
DCバイアス電圧 +-40V
インピーダンス測定範囲 1mΩ-100MΩ
キャパシタンス測定範囲 1pF-0.01F

測定可能温度(対応ジグを使用) 10k~300℃
※詳細はお問い合わせください。
※キーコムの超低温用製品のノウハウを活かし、10K~の低温用クライオスタットをご用意しております。
-測定は自動で行います。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

品名 仕様 試料サイズ / 量 電極 部品番号
静電容量計(本体) 20Hz-2MHz用 ※その他ご要望にあわせてご提案いたします。
測定用電極 平板用電極(常温対応) 80mmφ以上   DPT-008
  平板用電極(常温対応) 30mmφ以上   DPT-009
  平板用電極(-40~200℃対応) 30mmφ以上   DPT-009-200
  平板用電極(-70~300℃対応) 30mmφ以上   DPT-009-300
  フィルム測定用電極(常温対応) 30mmφ以上 DPT-009-FI
  フィルム測定用電極 (-40~200℃対応) 30mmφ以上 DPT-009-FI-200
  フィルム測定用電極 (-70~300℃対応) 30mmφ以上 DPT-009-FI-300
  ジェル用測定電極 5ml以上   DPT-009-OPJE
  液体、ジェル用電極(常温対応) 5ml以上   DPT-009-JE
  液体、ジェル用電極(-40~200℃対応) 5ml以上   DPT-009-JE-200
  液体用測定用電極(パイプタイプ) 100ml以上   DPT-013
  液体用測定用電極(パイプタイプ)(-40~200℃対応) 100ml以上   DPT-013-200
  液体用誘電率精密測定電極 (JIS C2101) 50cc以上   DPT-012
  平板測定用電極( JIS C 2141) 50mm x 50mm DPT-2141
  平板測定用電極( JIS C 2141)(-40~200℃対応) 50mm x 50mm DPT-2141-200
  平板測定用電極( JIS C 2141)(-70~300℃対応) 50mm x 50mm DPT-2141-300
  フィルム測定用電極 50mm x 50mm DPT-0092141
  フィルム測定用電極(-40~200℃対応) 50mm x 50mm 要  DPT-0092141-200
  フィルム測定用電極(-70~300℃対応) 50mm x 50mm DPT-0092141-300
  平板測定用電極(JIS C 6481)   DPT-6481
  ガードリング(JIS C 6481/ 銅貼積層板の厚みが0.5以上~0.8未満mmの場合)     DPT-6481-G
  ガードリング(JIS C 6481/ 銅貼積層板の厚みが0.8以上~1.2未満mmの場合)     DPT-6481-G
  その他ご要望にあわせてご提案いたします。
測定用標準試料(データ付) JIS C 6481準拠(銅貼積層板の厚みが0.5以上~0.8未満mmの場合)      DPS17-C6481
  JIS C 6481準拠(銅貼積層板の厚みが0.8以上~1.2未満mmの場合)      DPS17-C6481
  その他ご要望にあわせてご提案いたします。
誘電率解析プログラム excel処理可能     DMP-002040705-05
GPIB-USB コンピュータと測定器の接続に使用いたします。     GP-01
パーソナルコンピュータ Windows PC
恒温槽 ご希望をお知らせください。ご要望にあわせてご提案いたします。
恒温槽制御プログラム       DMP-x

測定結果

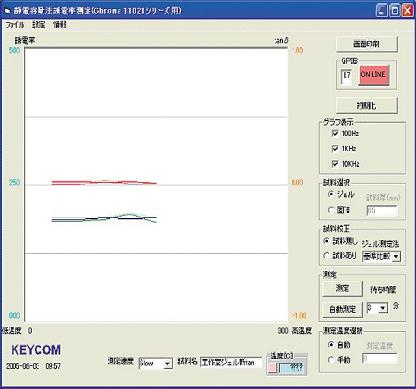

上記は誘電率測定プログラムを使用した測定結果です。誘電率測定プログラムを使用すると、試料の周波数依存性を確認できます。
数値はファイル化され、EXCEL等で各種の加工ができます。
なお、ESPEC製恒温槽(外部通信機能付き)を使用した場合には、上記誘電率測定プログラムおよび恒温槽制御プログラムを使用することにより、
温度試験中も測定者が恒温槽等の操作をすることなく自動的に温度依存性の取得ができ便利です。

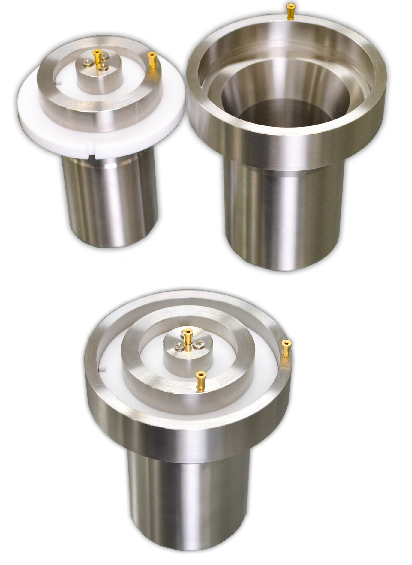

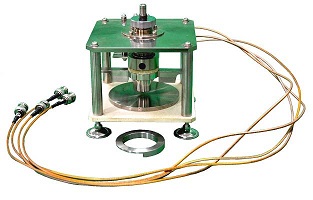

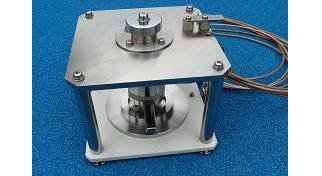

測定用電極外観

 部品番号  外観  大きさ
DPT-009
DPT-009-FI
DPT-009-OPJE
 φ80mm x 180mm
 DPT-012 空のとき(校正時)の静電容量:88PF±5PF
 DPT-013  φ30mm x 100mm
DPT-2141
DPT-0092141
 122(W) x 122(D) x 137(H)mm

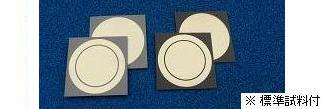

 DPT-2141用標準試料  50 x 50mm

該非判定

非該当
