PLLタイプVCO(発振器/オッシレータ/オシレータ
)
Model No. PAH03
Feature
PLLタイプVCOです。
薄いタイプ、小型タイプ等機器に合わせ各種製造可能です。
カスタマイズも承りますので、ご希望をお知らせください。
ご発注の仕方(ご要望をお知らせください)
| 特性 |
PLLVCO-500kHz-6GHz-5dBm-10ppm-T |
PLLVCO-500kHz-6GHz-5dBm-10ppm-S |
| 基準発振周波数 周波数範囲 |
500kHz-6GHz |
500kHz-6GHz |
| 位相ノイズ at 6GHz |
-100dBc以下 (100kHz offset時) |
-100dBc以下 (100kHz offset時) |
| スプリアス |
-30dBc以下 |
-30dBc以下 |
| 供給電力 |
+6.5V 500mA以下 |
+6.5V 500mA以下 |
| 出力 |
5dBm 以上 |
5dBm 以上 |
| サイズ |
67(W) x 77(L) x 10(H) mm |
44(W) x 44(L) x 20(H) mm |
| 特性 |
PLLVCO-8GHz-15GHz-5dBm-10ppm-T |
PLLVCO-8GHz-15GHz-5dBm-10ppm-S |
| 基準発振周波数 周波数範囲 |
8GHz-15GHz |
8GHz-15GHz |
| 位相ノイズ at 15GHz |
-80dBc以下 (100kHz offset時) |
-80dBc以下 (100kHz offset時) |
| スプリアス |
-30dBc以下 |
-30dBc以下 |
| 供給電力 |
+6.5V 500mA以下
+12V 15mA以下 |
+6.5V 500mA以下
+12V 15mA以下 |
| 出力 |
0~5dBm |
0~5dBm |
| サイズ |
67(W) x 77(L) x 10(H) mm |
44(W) x 44(L) x 20(H) mm |
概観

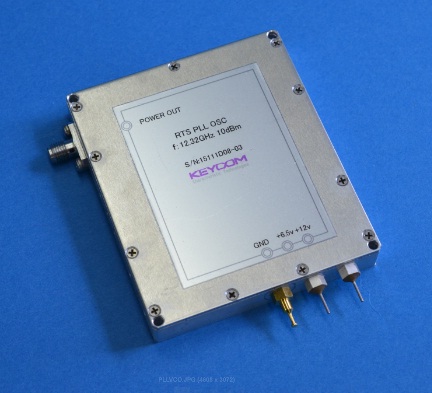

薄型タイプ 67(W) x 77(D) x 10(H) mm

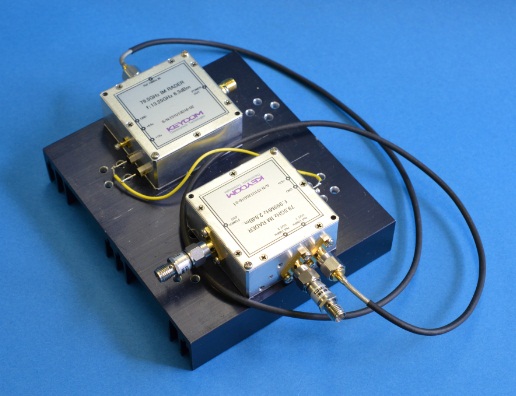

小型タイプ 44(W) x 44(L) x 20(H) mm
