測定例
- 擬似ターゲットの校正
- 自動車、自転車及び人などのRCS(レーダークロスセクション)測定
部品番号

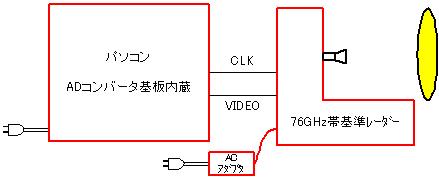

RD76.5G-01構成
 |
 |
仕様
| 送信周波数 | 76.5GHz |
| 占有周波数帯域幅 | 500MHz以内 |
| 送信電力 | 10mW +50%-70%以内 |
| レーダー方式 | パルスレーダー |
| パルス幅 | 30ns |
| 測定距離 | 5m~100m |
| 距離精度 | ±15cmまたは距離の±1%以内 5m~20m未満：±15cm、 20m以上:±1%以内 |
| 送受信アンテナ | 誘電体レンズアンテナ １個 |
| アンテナゲイン | 40dBi以下 |
| アンテナ指向角 | 10°~2°連続可変 |
| 供給電源(レーダー) | AC100V 1A またはDC15~16V 60W |
| 供給電源(パソコン) | AC100V 1A |
