RCS イメージング評価システム

Model No. RAT06
Feature
機体等の電波の反射分布を映像化することによって、電波吸収材料の改善および機体形状の改善等に寄与します。
一方、反射波の位相を考慮した合成を行うことにより、機体の部分毎のRCSおよび全体のRCSも算出できます。

特長

1.受信に大口径レンズアンテナを使用することにより、細いビームが受信でき鮮明なイメージ像が得られます。
2.送信に小型のアンテナを用いることにより、大口径レンズの前面の軸線上に配置できます。
  このことにより、精度の高いモノスタティックRCS(レーダークロスセクション)が算出できます。
3.エンジンのエアインテークマニホールドなど機体等の一部のRCSも算出できます。

仕様

周波数 9.6GHz±500MHz
出力 5mWmin(ピーク)
観測レンジ 2m~10m
アンテナ方式 送信 フェルミアンテナ
受信 レンズアンテナ
アンテナ移動量 縦方向 2m (分解能 30mmピッチmin)
横方向 3m (分解能 30mmピッチmin)
表示の種類 1) 2Dイメージ
2) 全体RCS
3) 部分RCS
測定対象のアジマス ・測定器を用いてアジマスを算出する機能
・アジマスの測定結果をファイルに自動出力する機能

文献

Hirosuke Suzuki(Keycom), Kenji Saito, others, "RCS Imaging Measurement Obtained by Scanning Parallel Electromagnetic Wave Beam Using Dielectric Lens Antenna" APMC 2009, Singapore

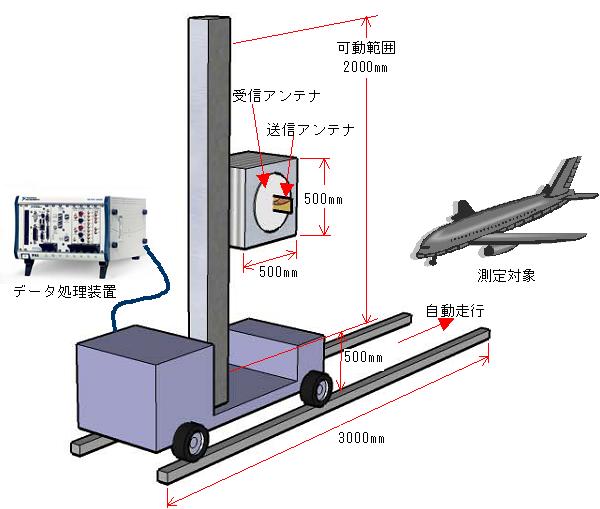

構成

測定例

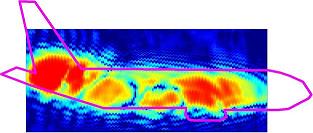

測定イメージ例 [飛行機横からの場合]

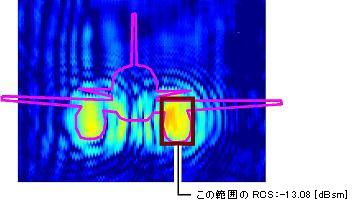

測定イメージ例 [飛行機前からの場合]

RCS 測定結果例 [測定対象:旅客機(模型) 長さ:1.5m 表面:アルミニウム]

測定対象 RCS[dBsm]
飛行機(下から) 6.27
飛行機(横から) 5.15
飛行機(前から) -8.89

レーダーターゲット [金属球タイプ(直径:254mm)]

-12.50

拡張性

本システムは電波暗室での使用が前提ですが、将来室外において実機を測定する場合には、マイクロ波出力 の増強、周波数帯域の縮小、アンテナ移動量の拡大のための拡張を行うことにより、実現できます。

オーダー情報 - 部品番号(もしくはご要望) をお知らせください

部品番号 品名 数 量
IM-RCS-01 本体 1
5947 Yステ-ジ(コントローラ、PCソフトウェア付)高さ 2.0m、台車、台車自動移動機能付 1
5708 送受信アンテナ(ケーブル付) 1
5948 9.6GHz 送受信システム 1
5805 データ処理装置 1
