概要
・ コンパクトレンジの平面波送信機能を使用して、ＥＩ方向に移動可能なマストに取り付けた
計測用アンテナを使用して近傍界の受信を行います。
・
ターゲットをＡｚ方向に回転して、 ターゲット全方位を測定します。
・
受信アンテナをコンパクトレンジアンテナの中央全面に配置すると、モノスタティック測定が、
脇に配置すると、バイスタティック測定が可能になります。
・
受信データをもとに、数学的遠方界処理を行い、ＲＣＳおよび画像を評価できます。
・
カセグレンアンテナなどを利用し、モノスタティックばかりでなく、バイスタティックのＲＣＳを測定できます。
文献：Hirosuke Suzuki, Kenji Saitoh and Hirokazu Kobayashi, “Cylindorical RCS Far-fieldTransformation by using Array-factor” APMC2010, Yokohama, TH3G-36

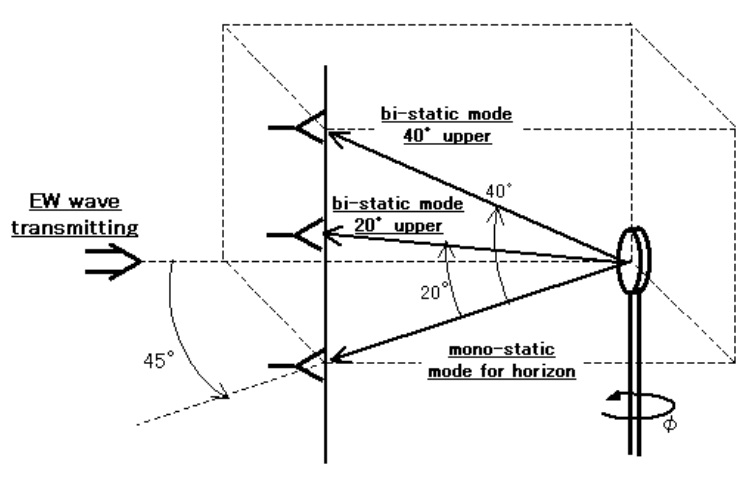

構成
 |

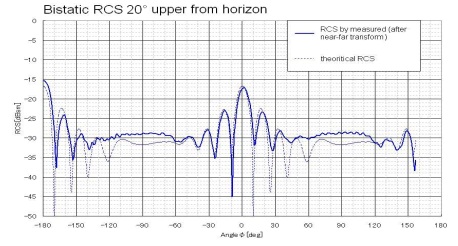

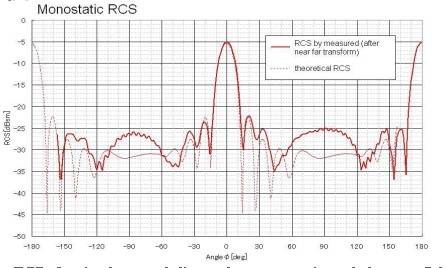

測定例
 |
仕様
| コンパクトレンジアンテナ | 直径1.8m |
| 試料 | 最大1m径 |
| 周波数 | 1.7GHz~26.5GHz |
| 回転台 | 360°、0.1°ピッチ |
| R x 移動量 | 水平1m、垂直1m、手動 |
ご発注の仕方
| 項目 | 部品番号 | 仕様 |
| コンパクトレンジアンテナ | CRA-01 | 1.8m径、試料：1ｍ径 |
| 機構およびコントローラ | RCSCONT-01 | 回転：360°、0.1°ピッチ 水平：1000m 垂直：1000m 手動 |
アンテナ |
AK430 ( 1.7 - 2.6 GHz) |
|
| 測定用同軸ケーブル | CM06B-APC2.9(m)APC2.9(m)-3m 2本 |
|
| GPIB接続ケーブル | GP-01 | |
| 近傍遠方変換ソフトウェア | DMP-02120517-06 | 表示形式：XY表示、極座標表示 |
ご用意いただくもの
・ベクトルネットワークアナライザ
・Windows PC ﾒﾓﾘ １GB 以上
