コンパクトレンジ、近遠変換ＲＣＳ測定システム-02
System No. CNF-RCS-02

Model No. rat11-02

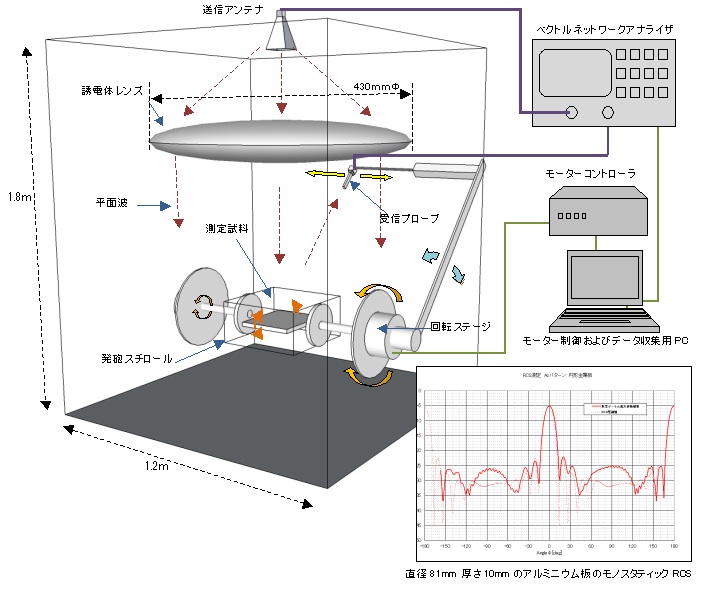

回転している測定対象物に平面波を照射し、その対象物からの反射波を希望する角度で受信します。その後、近傍遠方変換を行うことによって、RCSを算出します。

特長

·試料全周のRCSが遠方界で測定できます。
·モノスタティック、バイスタティック双方のRCSが測定できます。

用意していただくもの
・　ベクトルネットワークアナライザ
・　Windows PC ﾒﾓﾘ1GB以上

項目	部品番号	仕様
円筒スキャナ/コントローラ	CYLSCAN-004	回転：360度，0.1度ピッチ水平：500m　手動傾斜方向：手動
アンテナ（同軸導波管変換器付、ホーンアンテナ、プローブアンテナ）	AK430 ( 1.7 - 2.6 GHz) AK284 ( 2.6 - 3.95GHz) AK187 ( 3.95- 5.85GHz) AK137 ( 5.85- 8.2 GHz) AK 90 ( 8.2 -12.4GHz) AK 62 (12.4 -18 GHz) AK 42 (18 -26.5GHz)
測定用同軸ケーブル	CM06B-APC2.9(m)APC2.9(m)-3m 2本
GPIB接続ケーブル	GP-01
近傍遠方変換ソフトウェア	DMP-02120517-07	表示形式：XY表示、極座標表示 [使用PCスペック] CPU：Pentium4 3.0GHz以上メモリ：1GB以上 OS：Microsoft Windows XP SP3以上
