高周波用
導電率(電気伝導率) 測定システム

Model No. SEC01
高周波の導電率測定が可能
開放型共振器の一種であるファブリペロー(Fabry-Perot)共振器を使用し、
ミリ波領域での測定精度が高いとともに、試料の出し入れが簡単な高周波導電率測定システムです。

測定試料例

銅板, アルミ板 等

仕様

周波数範囲 20~325GHz
試料形状 100mm x 100mm以上 (20GHz)
80mm x 80mm以上 (50GHz)
装置の大きさ 500mm(H) x 700mm(W) x 300mm(D) 以内
温度範囲 通常仕様:常温
特殊仕様はお問い合わせください。

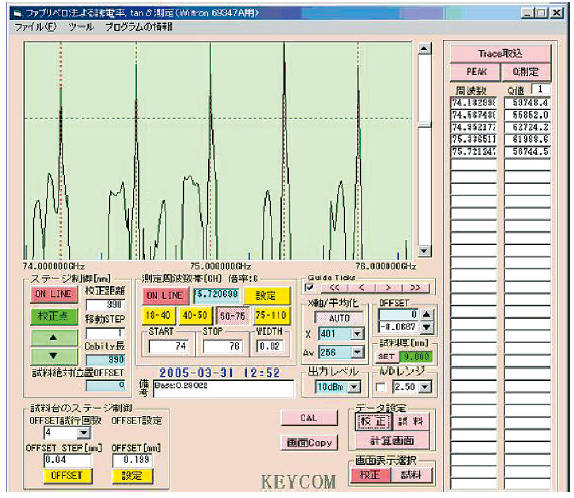

データ例

オーダー情報 【Model No.および部品番号 (もしくはご要望)をご連絡ください】

部品番号 品名 仕様
MDM-12 精密自動移動台(片平タイプ) 全周波数共通
FPR-33B ファブリペロー共振器 20-33GHz用
FPR-40 ファブリペロー共振器 26.5-40GHz用
FPR-50 ファブリペロー共振器 33-50GHz用
FPR-60 ファブリペロー共振器 39-60GHz用
FPR-75 ファブリペロー共振器 50-75GHz用
FPR-90 ファブリペロー共振器 59-90GHz用
FPR-110 ファブリペロー共振器 75-110GHz用
FPR-140-X ファブリペロー共振器 110-140GHz用
FPR-170 ファブリペロー共振器 140-170GHz用
FPR-200 ファブリペロー共振器 170-200GHz用
FPR-220 ファブリペロー共振器 200-220GHz用
FPR-260 ファブリペロー共振器 220-260GHz用
FPR-300 ファブリペロー共振器 260-300GHz用
FPR-330 ファブリペロー共振器 300-330GHz用
SEC01-P-01 ソフトウエア 導電率計算用
CM06D-AA-1000 同軸ケーブルアセンブリ(1m) 周波数により、適切なケーブルをご提案いたします(2本)。
VNA ネットワークアナライザ ご希望の場合には適切なものをご提案いたします。
PC Windows PC ご希望の場合には適切なものをご提案いたします。
GP-01 GPIBインターフェース
  ミリ波てい倍器 (33~55GHz用/50~75GHz用/75~110GHz用) ご希望の場合には適切なものをご提案いたします。
  ミリ波検波器 (33~55GHz用/50~75GHz用/75~110GHz用) ご希望の場合には適切なものをご提案いたします。
