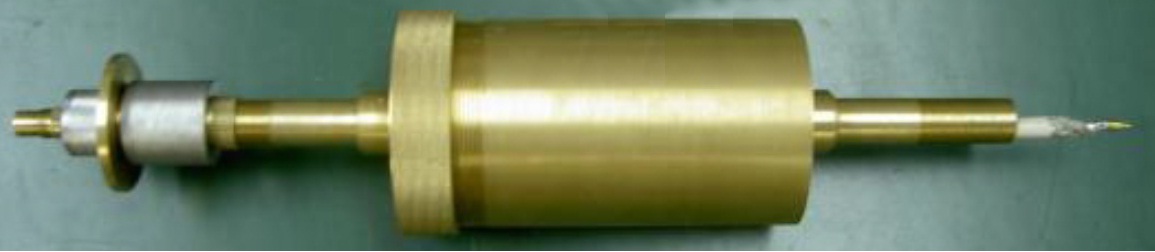

ケーブル用シールド効果測定装置・システム

Model No. SEM03
Feature

MIL-C-85485Aに準拠する標準的測定方法です。同軸ケーブル・多心(芯)ケーブルの評価に有用です(遠方界にも対応)。
また、特性インピーダンスの値による補正も行うことができます。

※ 月刊EMC(科学技術出版社)に2022年2月~6月の3回にわたり、以下の解説が掲載されます。

  • 2月号: デジタル機器に用いるケーブルおよびコネクタのシールド効果測定法
  • 5月号: デジタル機器に用いるデータ伝送ケーブルおよびコネクタのノイズ対策
  • 6月号: デジタル機器に用いるモニタ(ディスプレイ)ケーブルおよびコネクタのノイズ対策
  • 👉月刊EMCウェブサイトはこちら

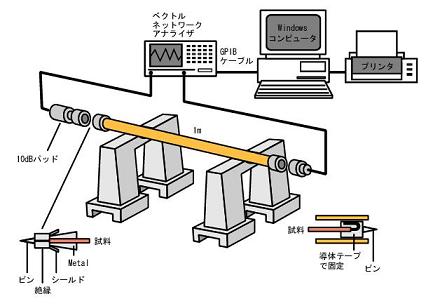

    構成

    コネクタ用測定キット CC-50

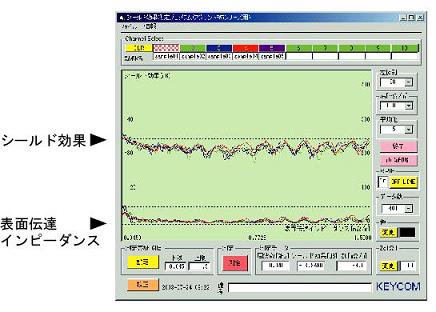

    画面例

    オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

    部品番号 品名 詳細
    SC1.5D 測定用シールドキット (GPC7コネクタ付き) 1.5D同軸用* (300KHz~6GHz)
    SC10 測定用シールドキット φ10mm以下ケーブル用 (300KHz~1GHz) (偏心率70%以内維持用スペーサー付き)
    CC-50   コネクタ用測定キット
    CM06D-AA-1500(2本) 測定ケーブル
    ST-1A 固定台
    DMP-81 計算・表示プログラム
    GP-01 GPIB 接続ケーブル
    Windows PC   併せてご購入いただけます。
    *1.5D同軸ケーブル以外では300KHz~1GHz の測定ができます。
    *その他必要なもの:ベクトルネットワークアナライザ または スカラーネットワークアナライザ。
